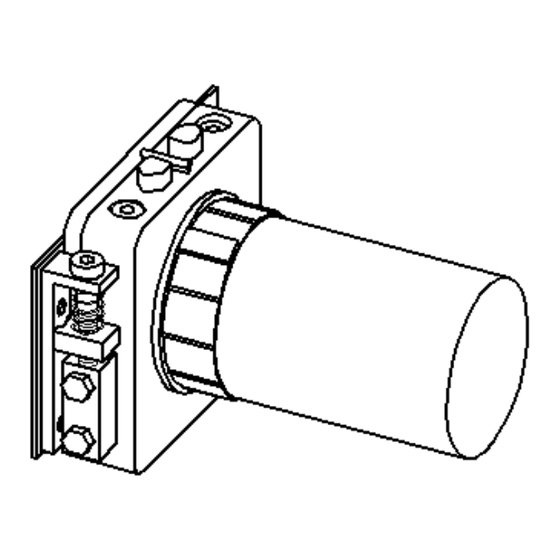

S-ABS - Rohrmotoren
Mit verstärktem Anschlagdrehmoment zum Einbau in Kassettenmarkisen
Diese Originalbetriebsanleitung ist vom Benutzer aufzubewahren
Wichtige Informationen für:
· Monteure
· Elektriker/Elektrofachkräfte
· Anwender
Allgemeines
Der von SIRAL ausgelieferte Rohrmotor ist ausschließlich für die von SIRAL
angegebenen Einsatzbereiche zugelassen, d.h., der Rohrmotor ist ausschließlich für
die Verwendung in Rollladenanlagen ausgelegt und darf nur in fachgerecht
aufgebaute Rollladenanlagen eingesetzt werden.
Verwenden Sie den Rohrmotor ausschließlich in trockenen Räumen (IP44)
Der von SIRAL ausgelieferte Rohrmotor darf ausschließlich von dafür ausgebildeten
Elektrikern bzw. Elektrofachkräften angeschlossen werden.
Der A-bewertete Emissions-Schalldruckpegel beträgt L
einem Schallpegelanzeiger Typ RO-201 der Firma Reten Electronic im Abstand von
1 Meter von der Maschinenoberfläche.
Die Typenbezeichnung des Rohrmotors setzt sich aus Buchstaben und Zahlen
zusammen, z.B. ABS 50/08. Die Buchstaben (ABS oder Soft) geben den
Endabschaltungstyp wieder, die Zahl, z.B. 50, steht für den Wellentyp und die Zahl,
z.B. 08, für das Drehmoment 8Nm.
Weitere Angaben entnehmen Sie bitte unseren Verkaufsunterlagen.
Gewährleistung
Bauliche Veränderungen und falsche Installation entgegen dieser Anleitung können
zu schweren Verletzungen und Gefährdung der Gesundheit führen. Irgendwelche
Veränderungen dürfen ausschließlich nach vorheriger Rücksprache mit SIRAL
erfolgen.
Generell ist darauf zu achten, dass alle erforderlichen Gesetze und behördlichen
Vorschriften beachtet und eingehalten werden.
Rolladen- und Sicherheitssysteme GmbH, 73638 Welzheim,
Postfach 1345 Tel. 07182/92770, Telefax 927755
- 1 -
< 70dB(A), gemessen mit
pA
(Ein-Soft-M)01/17
Verwandte Anleitungen für SIRAL ABS 40/12
Inhaltszusammenfassung für SIRAL ABS 40/12
- Seite 1 · Monteure · Elektriker/Elektrofachkräfte · Anwender Allgemeines Der von SIRAL ausgelieferte Rohrmotor ist ausschließlich für die von SIRAL angegebenen Einsatzbereiche zugelassen, d.h., der Rohrmotor ist ausschließlich für die Verwendung in Rollladenanlagen ausgelegt und darf nur in fachgerecht aufgebaute Rollladenanlagen eingesetzt werden.
- Seite 2 Sicherheitshinweise Achtung: Für die Sicherheit von Personen ist es wichtig, diese Anleitung zu befolgen. · Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen, Fernsteuerungen von Kindern fernhalten. · Die Anlage ist häufig auf mangelhafte Balance oder auf Anzeichen von Verschleiß oder beschädigte Kabel und Federn, wenn zutreffend, zu überprüfen.
- Seite 3 S-ABS Rohrmotoren Montageanleitung- Original Betriebsanleitung Mit verstärktem Anschlagdrehmoment zum Einbau in Kassettenmarkisen Platte für Federlager, Federbügel und Vierkantanschlag am Motorkopf befestigen. Schrauben DIN 965 M4*5 Schrauben DIN 933 M4*14 Schrauben DIN 965 M4*8 Motorlagerung: Verbindungskabel einstecken Einsetzen des Vierkants: Das Motorverbindungskabel wird so in den Motorkopf gesteckt, dass der Pfeil am Stecker Federbolzen drücken, Vierkant so in die Bohrung immer in Wellendrehrichtung "aufwärts"...
- Seite 4 Änderung dieser Maschinen verliert diese Erklärung ihre Gültigkeit. Produktbezeichnung: Rohrmotor Typenbezeichnung: ABS 40/09; ABS 40/12; ABS 50/08; ABS 50/12; ABS 50/20; ABS 50/30;ABS 50/40; ABS 60/55; ABS 60/75; Soft 40/09; Soft 40/12; Soft 50/08; Soft 50/12; Soft 50/20; Soft 50/30 und Soft 50/40 ▪...
