Verwandte Anleitungen für Rowi 1 03 03 0133
Inhaltszusammenfassung für Rowi 1 03 03 0133

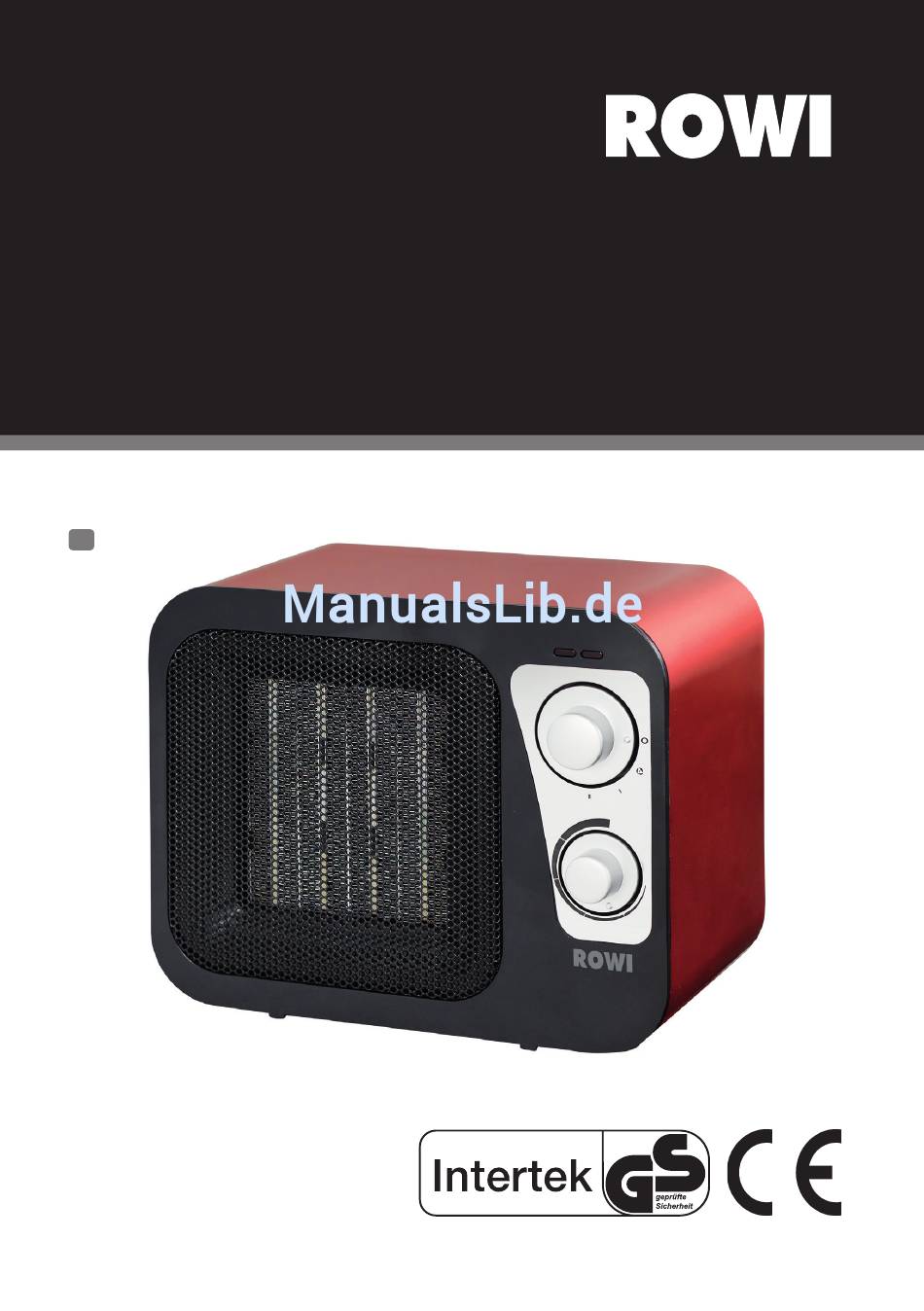

- Seite 1 HKH 1500/2/2 Retro Keramik-Heizlüfter 1500 W Bedienungsanleitung Art.-Nr.: 1 03 03 0133...
-
Seite 2: Symbolerklärung
Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihres Heizlüfters erlauben. -
Seite 3: Wichtige Warnhinweise
Wichtige Warnhinweise Kinder fernhalten oder beaufsichtigen. Kinder jünger als 3 Jahre sind fernzuhal- ten, es sei denn, sie werden ständig überwacht. Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nur ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Gebrauchslage platziert oder installiert ist. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Konformitätserklärung Produktbeschreibung Allgemeines Typenschild Anwendungsbereich und bestimmungsgemäße Verwendung Produktsicherheit Technische Daten Untersagte Anwendungsbereiche Sicherheitsinformationen 1.7.1 Allgemeine Sicherheitshinweise 1.7.2 Spezifische Sicherheitshinweise Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfanges Aufbewahren der Originalverpackung Aufstellen des Gerätes Betriebsanleitung Geräteübersicht Inbetriebnahme Temperaturregelung Abschalten des Gerätes Lagerung Wiederverpacken für private Transportzwecke... -
Seite 5: Konformitätserklärung
Konformitätserklärung Hiermit erklären wir, ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3, 76698 Ubstadt-Weiher dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicher heits- und Gesundheitsanforderungen des Produktsicherheitsgesetztes (ProdSG) entspricht. -
Seite 6: Produktbeschreibung
Produktbeschreibung Allgemeines Der Kermamik-Heizlüfter 1500/2/2 Retro eignet sich für den individuellen Einsatz in geschlossen und trockenen Räumen. Ein leistungsstarker Lüfter verteilt die erwärmte Luft im Raum und sorgt somit insbesondere in der Übergangszeit oder an extrem kalten Tagen schnell für eine angenehme Raumtemperatur. Ausgestattet mit einem Gebläse kann der Heizlüfter im Sommer auch als Ventilator eingesetzt werden. -
Seite 7: Technische Daten
Gerät. In diesem Fall muss das Gerät durch einen Fachbetrieb instandgesetzt werden, um den weiteren sicheren Heizbetrieb sicherzustellen. Zum Austausch defekter Teile und zum Einbau einer neuen Sicherung wenden Sie sich an das ROWI Service-Team. Umkippschutz Wird das Gerät während des Betriebes versehentlich umgestoßen oder einer starken Nei- gung ausgesetzt, schaltet das Gerät automatisch aus. -
Seite 8: Sicherheitsinformationen
Sicherheitsinformationen Allgemeines Eine unsachgemäße Benutzung dieses Gerätes kann schwerwiegende und weitrei- chende gesundheitliche sowie immense Sachschäden verursachen. Lesen Sie deshalb die folgenden Hinweise sorgfältig durch. Machen Sie sich mit dem Gerät gut vertraut, bevor Sie es in Betrieb nehmen. Nur so kann ein sicherer und ein- wandfreier Betrieb gewährleistet werden. -
Seite 9: 1.7.2 Spezifische Sicherheitshinweise
Mängel. Netzkabel prüfen. Verwenden Sie das Gerät nicht, wenn das Netzkabel Beschädigungen aufweist. Wenden Sie sich bei einer Beschädigung des Netzkabels unbedingt an das ROWI Service-Center. Netzkabel nicht zweckentfremden. Ziehen Sie das Gerät nicht am Kabel und benutzen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. -
Seite 10: Vorbereitung Des Produktes Für Den Betrieb
P Berühren Sie das Gerät niemals während Sie duschen oder baden. P Achten Sie darauf, dass das Gerät im Freien niemals in der Nähe von Wasser (Schwimmbecken, Teich, etc.) aufgestellt wird. Berühren Sie es nicht, wenn Sie feuch- te oder nasse Hände haben. Tauchen Sie es nicht ins Wasser. P Der Heizlüfter darf nicht in Umgebungen aufgestellt und betrieben werden, in denen sich Säuren, Dämpfe, explosive oder entflammbare Gase befinden. -
Seite 11: Betriebsanleitung
Betriebsanleitung Geräteübersicht Abb. 1: Geräteübersicht Bezeichnung Kontrollleuchten Heizstufenschalter Temperaturregler (Thermostat) Heizelement Tab. 2: Gerätebeschriftung Inbetriebnahme Nachdem Entfernen der Verpackung kann das Gerät in Betrieb genommen werden. Gehen Sie dabei wie folgt beschrieben vor: 1. Vergewissern Sie sich, dass der Heizstufenschalter (siehe Abb. 1, Nr. 2) auf „0“ steht. Schließen Sie dann den Heizlüfter an eine geerdete, durch einen FI-Schutzschalter abgesicherte Steckdose an. -
Seite 12: Temperaturregelung
Aus-Stellung Befindet sich der Heiztufenschalter in dieser Position, dann ist das Gerät ausgeschaltet. Befindet sich der Heizstufenschalter in dieser Position, wird Lüfter-Stellung lediglich das Lüfterrad betrieben. Bringen Sie den Schalter in diese Position, wenn Sie das Gerät als Ventilator verwenden möchten. -
Seite 13: Wiederverpacken Für Private Transportzwecke
P Reinigen Sie das Gerät nur mit einem trockenen, weichen Tuch. Verwenden Sie auf keinen Fall scharfe und/oder kratzende Reinigungsmittel. Instandhaltung Beachten Sie, dass bei Reparatur- und Wartungsarbeiten nur Originalteile verwendet werden dürfen. Wenden Sie sich ggf. an das ROWI Service-Center (siehe Kapitel 5). 13/20... -
Seite 14: Fehlersuche Und Reparatur
Wartungsarbeiten, die nicht in Kapitel 4.2 - 4.3 aufgeführt sind, dürfen nur durch das ROWI Service-Center (siehe Kapitel 5) durchgeführt werden. Bei Wartungsarbeiten inner- halb der ersten 24 Monate, die von nicht durch ROWI autorisierten Personen und Unter- nehmen durchgeführt wurden, verfallen sämtliche Gewährleistungsansprüche. -
Seite 15: Gewährleistung
Ferner übernehmen wir keine Gewährleistung für Geräte, deren Serien-Nummer ver- fälscht, verändert oder entfernt wurde. Ein Gewährleistungsanspruch erlischt auch, wenn in das Gerät Teile eingebaut werden, die nicht von der ROWI GmbH zugelassen sind. Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Schadenser- satz-Ansprüche sind nicht Bestandteil des Gewährleistungsumfanges. - Seite 16 Legen Sie das in Druckbuchstaben ausgefüllte Service-Formular der Transportverpa- ckung bei. P Gerät einsenden Erst nach Rücksprache mit dem ROWI Service-Center senden Sie das Gerät frei Haus (bei Geräten, die leichter als 30 kg sind) an folgende Adresse: ROWI Schweißgeräte und...
-
Seite 17: Ersatzteilliste
Ersatzteilliste Abb. 2: Explosionszeichnung Pos. Bezeichnung Artikel-Nummer Knopf 4 03 03 2137 Knopf 4 03 03 2138 Vordere Abdeckung 4 03 03 2139 Thermostat 4 03 03 2140 Schalter 4 03 03 2141 Thermosicherung 4 03 03 2142 Halterung Kontrollleuchte 4 03 03 2143 Lüftermotor 4 03 03 2144... -
Seite 18: Entsorgung
4 03 03 2152 Umkippschutzschalter Knopf 4 03 03 2153 Tab. 5: Ersatz- und Ausstattungsteile Bitte beachten Sie, dass einige Ersatzteile nicht bei ROWI erhältlich bzw. nicht einzeln austauschbar sind. Weitere Informationen hierzu erhalten Sie beim ROWI Service-Center. Entsorgung Die Verpackung sowie sämtliche Verpackungsmaterialien bestehen aus umweltfreund- lichen, zu 100 % recyclingfähigen Materialien. -
Seite 19: Gartantieerklärung
Gartantieerklärung Unbeschadet der gesetzlichen Gewährleistungsansprüche gewährt der Hersteller eine Garantie gemäß den Gesetzen Ihres Landes, mindestens jedoch 1 Jahr (in Deutschland 2 Jahre). Garantiebeginn ist das Verkaufsdatum des Gerätes an den Endverbraucher. Die Garantie erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungs- fehler zurückzuführen sind. - Seite 20 Kontaktdaten ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3 76698 Ubstadt-Weiher Telefon +49 7253 9460-0 +49 7253 9460-60 E-Mail info@rowi.de www.rowi.de...
