Hinweise
Achtung
Prüfen Sie Ihre Badmöbel vor Beginn der Montage auf eventuelle Beschädigungen. Schäden an bereits montierten
Teilen können wir als Reklamation nicht anerkennen. Alle elektrischen Installationen müssen unter Berücksichtigung
der VDE 0100, Teil 701 und der Schutzbereiche vorgenommen werden.
Bei Möbelanlagen mit Mineralguss-Waschtisch grundsätzlich zuerst den Waschtischunterbau und dann den
Waschtisch montieren!
Lage der Mauerdübel
Bohrmaße entnehmen Sie bitte nachfolgenden Skizzen! Mitgelieferte Montagehaken und Montagedübel nur für
normales Mauerwerk verwenden. Bei speziellen Wänden wie z.B. Hohlraumwand ist mitgeliefertes
Wandmontagezubehör NICHT geeignet. Beleuchtungsspiegel dürfen nur im Schutzbereich 3 nach VDE 0100 Teil 701
montiert werden. Überzeugen Sie sich vor dem Bohren, dass keine Kabel oder Rohre in diesem Bereich der Wand
liegen!
INTERSEROH VERTRAGS-Nr. 142774
fachgerechte Entsorgung des Verpackungsmaterials

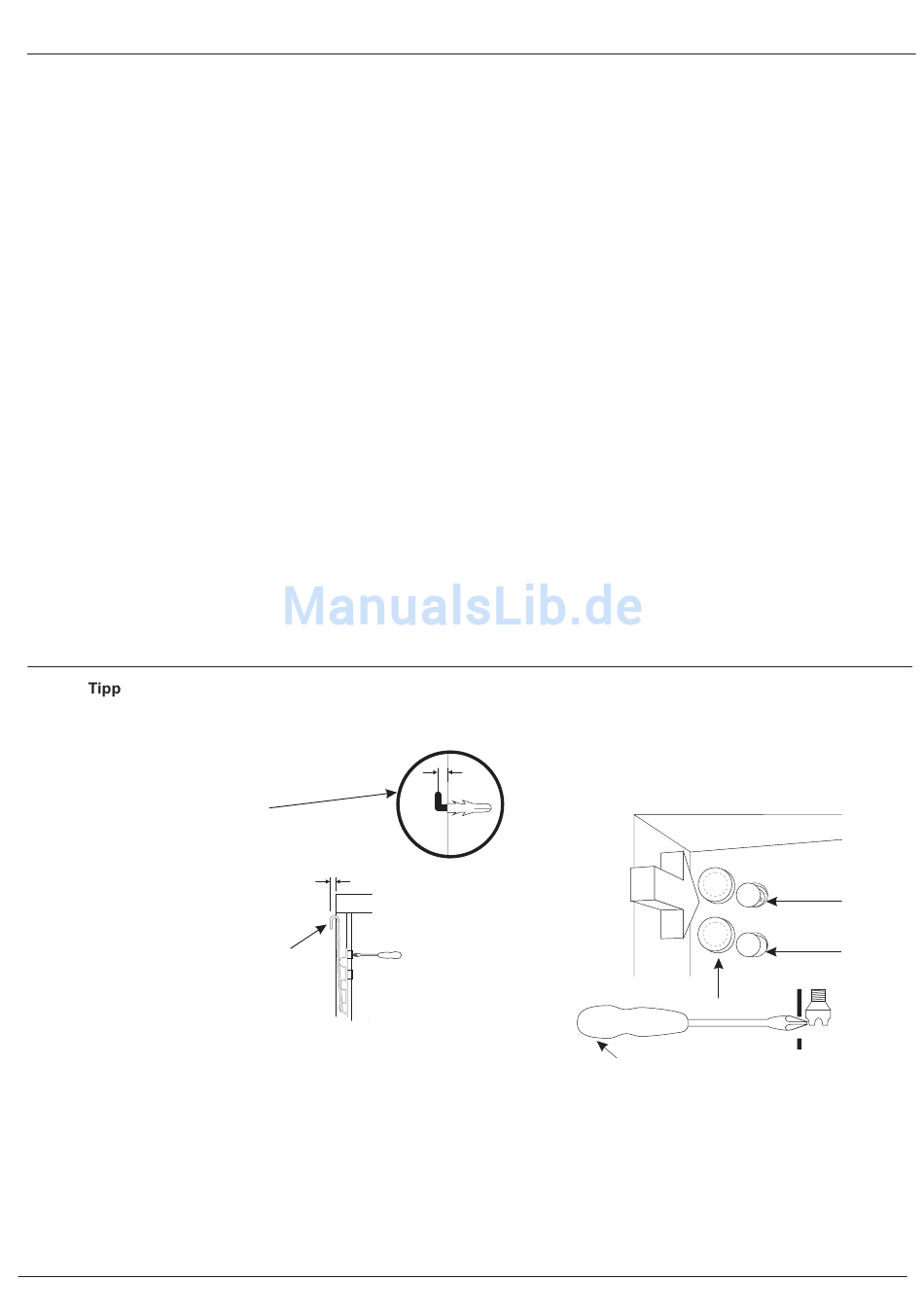

Verdeckter Schrankaufhänger OptimaX
Zur einfachen Schrankmontage Türen vom Korpus abklipsen, Tür abnehmen und auf weiche Unterlage abstellen.
- Mit 8 mm Steinbohrer 60 mm tief bohren
- Dübel einklopfen, Schraubhaken
bis auf 5 mm eindrehen
Wichtig
- vor Montage des Schrankes
Schrankaufhänger über die
Korpus-Hinterkante drehen!!
- Schrank leicht schräg von oben auf die Haken hängen
- Schraube : Vertikale Höhenjustierung
A
- Schraube : Horizontale Tiefenjustierung
B
(zum Fixieren nach Einstellung)
- Abdeckkappen
- Feste und sichere Aufhängung überprüfen!
02
C
aufdrücken
5
Horizontale-
Tiefen-
B
justierung
Vertikale-
Höhen-
A
justierung
C
Abdeckkappen
Passender Kreuzschlitz-Schraubendreher
und Kreuzschlitz-Schraubereinsatz:
Größe 2
Alle Angaben in mm. Technische Änderungen vorbehalten.
