Inhaltszusammenfassung für Ground Zero CAR SPECIFIC

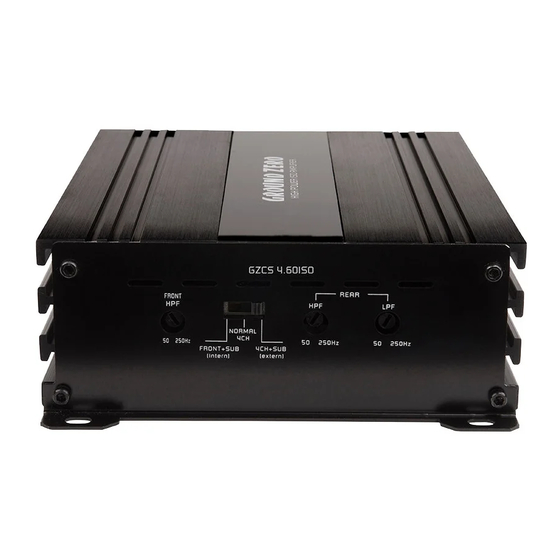

- Seite 1 Verstärker Bedienungsanleitung CAR SPECIFIC GZCS 4.60ISO...
- Seite 2 Bitte sorgfältig lesen Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden haben. Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste Technologie zu erhalten. Viel Spaß mit diesem Produkt. Ausstattungsmerkmale Hocheffizienter Plug´n´play Analog-Verstärker ...
- Seite 3 itte unbedingt beachten Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ beachten!) Keine Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren! Kabel niemals über scharfe Kanten führen. WARNUNG ! Hochleistungsaudiosysteme in Fahrzeugen können den Schallpegel eines „Live“ Konzertes erzeugen.
-
Seite 4: Isostecker Belegung
Anschluss - Der GZCS 4.60ISO wird mittels des mitgelieferten Iso-Adapters direkt zwischen Original Radio und dem Fahrzeug-Kabelbaum angeschlossen. Bei Fahrzeugtypen ohne Iso-Anschluss wird ein optional erhältlicher Adapter benötigt. Bitte beachten Sie unbedingt, dass der GZCS 4.60ISO nicht in Fahrzeugen mit Aktivsystem verwendet werden darf. Der Anschluss des GZCS 4.60ISO an ein fahrzeugspezifisches Aktivsystem kann Defekte sowohl am Verstärker, als auch an der Fahrzeugelektronik hervorrufen. -
Seite 5: Einstellungen Und Funktionen
Einschalten des Verstärkers Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einschalten des Radios ein. Achtung: Ihr Verstärker schaltet sich zeitweise aus, wenn er überhitzt ist, schaltet sich jedoch nach der Abkühlung automatisch wieder ein (ca. 80° C). Einstellung des Audiopegels 1. - Seite 6 Einstellungen und Funktionen...
-
Seite 7: Fahrzeugseitiger Anschluss
4 Kanal Betrieb Bitte beachten Sie, dass die Belegung der fahrzeugspezifischen Iso Anschlüsse je nach Fahrzeug und Hersteller variieren. So sind unter anderem bei vielen Fahrzeugen der VAG Gruppe (VW, Audi, Seat, Skoda,…) meist Dauer + und Zündplus vertauscht. Dies muss beim Anschluss des GZCS 4.60ISO unbedingt beachtet werden. - Seite 8 3 Kanal Betrieb Bitte beachten Sie, dass die Belegung der fahrzeugspezifischen Iso Anschlüsse je nach Fahrzeug und Hersteller variieren. So sind unter anderem bei vielen Fahrzeugen der VAG Gruppe (VW, Audi, Seat, Skoda,…) meist Dauer + und Zündplus vertauscht. Dies muss beim Anschluss des GZCS 4.60ISO unbedingt beachtet werden.
-
Seite 9: Technische Daten
Technische Daten Model GZCS 4.60ISO 4 Kanal ISO Verstärker Output Power @ 4 Ω 4 x 70 W RMS Power @ 4 Ω 4 x 30 W (1% THD+N) 4 x 60 W CEA Standard CEA-2006-A (10% THD+N) Output Power @ 2 Ω 4 x 90 W RMS Power @ 2 Ω... - Seite 10 Failure caused by overload, misuse or by using the product for competition purpose are not covered by the warranty. De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving...
- Seite 11 Amplifier Owner´s manual CAR SPECIFIC GZCS 4.60ISO...
- Seite 12 PLEASE READ BEFORE INSTALLATION Thank you for selecting a Ground Zero amplifier. We are providing a helpful hints list which should keep you from experiencing unnecessary shut down. Have fun with this high quality product. Features High efficient plug´n´play analog amplifier ...
- Seite 13 Please note! As a precaution it is advisable to disconnect the vehicle’s battery before making connection to the +12 Volts supply wiring (see owner’s manual of your car for further information). Please use great caution drilling your trunk. Your gas tank and brake lines can be damaged by puncturing with your drill bit –...
- Seite 14 On a few car models it might be necessary to connect the GZCS 4.60ISO directly to the battery. Please note: An adequate power supply can not be guaranteed, if the car specific fuse of the radio- connector has less than 15Ampere.
-
Seite 15: Controls And Functions
Turning on the amplifier The amplifier automatically turns on a few seconds after you turn on your radio. Note: Your amplifier temporarily shuts down if it gets too hot, then restarts automatically once it cools down. (At about 80° / 176° F). Adjusting the audio level 1. - Seite 16 Controls and functions...
- Seite 17 4 Channel Mode Please note the different variants of iso connector pin assignments in each car model and brand. For example, many vehicles of VAG group (VW, Audi, Seat, Skoda,…) have inverted +12V and ACC in the iso connector. That must be noted carefully if you install the GZCS 4.60ISO.
- Seite 18 3 Channel Mode Please note the different variants of iso connector pin assignments in each car model and brand. For example, many vehicles of VAG group (VW, Audi, Seat, Skoda,…) have inverted +12V and ACC in the iso connector. That must be noted carefully if you install the GZCS 4.60ISO.
-
Seite 19: Technical Specifications
Technical specifications Model GZCS 4.60ISO Type 4 Channel ISO amplifier Output Power @ 4 Ω 4 x 70 W RMS Power @ 4 Ω 4 x 30 W (1% THD+N) 4 x 60 W CEA Standard CEA-2006-A (10% THD+N) Output Power @ 2 Ω 4 x 90 W RMS Power @ 2 Ω... - Seite 20 Failure caused by overload, misuse or by using the product for competition purpose are not covered by the warranty. De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving...
