HYDROGEN-SERIES
VERSTÄRKER

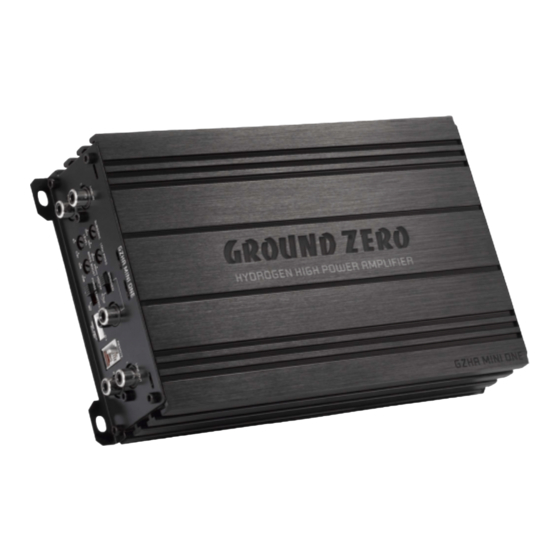

GZHA MINI ONE
GZHA MINI TWO
GZHA MINI FOUR
ANLEITUNG
Ausstattungsmerkmale
•
Hocheffiziente Class D Mini Verstärker
•
Extrem kompakte Außenmaße
•
2 Ohm stabil Stereo (MINI TWO / FOUR)
•
1 Ohm stabil Mono / 2 Ohm linkbar (MINI ONE)
•
High-Level Eingänge mit Auto-On
•
12dB Bass boost regelbar (45Hz) (MINI ONE)
•
Breitbandig regelbare Filter
•
Regelbare Eingangsempfindlichkeit
•
Einschaltverzögerung
•
Bass Lautstärkeregler (MINI ONE / TWO)
•
Temperatur / Kurzschluss / Überlast-Schutz
Werbung
Verwandte Anleitungen für Ground Zero GZHA MINI ONE
Inhaltszusammenfassung für Ground Zero GZHA MINI ONE
- Seite 1 HYDROGEN-SERIES VERSTÄRKER ANLEITUNG GZHA MINI ONE GZHA MINI TWO GZHA MINI FOUR Ausstattungsmerkmale • Hocheffiziente Class D Mini Verstärker • Extrem kompakte Außenmaße • 2 Ohm stabil Stereo (MINI TWO / FOUR) • 1 Ohm stabil Mono / 2 Ohm linkbar (MINI ONE) •...
-
Seite 2: Empfohlener Kabelquerschnitt
Empfohlener Kabelquerschnitt GZHA MINI ONE GZHA MINI TWO GZHA MINI FOUR Lautsprecherleitungen min 2.5 mm² min 2.5 mm² min 1.5 mm² Stromversorgungsleitungen min 20.0 mm² min 16.0 mm² min 16.0 mm² High-Level Eingangsleitung min 1.00 mm² Remote Leitung min 0.75 mm²... - Seite 3 Einstellungen und Funktionen – GZHA MINI ONE...
- Seite 4 Einstellungen und Funktionen – MINI TWO...
- Seite 5 Einstellungen und Funktionen – MINI FOUR...
- Seite 6 Einstellung und Funktionen – GZHA MINI Endstufen Serie Lautsprecheranschluss Zum Anschluss der Lautsprecher-Kabel GROUND -> Masse Anschluss Stromanschluss -> Remote Anschluss / bei High-Level Betrieb (10) nicht anschließen BATT -> +12 Volt Kabel (Batterie) POW -> grün -> ok (Gerät in Betrieb) Zustandsanzeigen ->...
- Seite 7 Cinch (RCA) Eingang & Ausgang – GZHA MINI ONE RCA out weitere Endstufe(n) Head Unit 12 V Remote Leitung (Steuerung für el. Antenne) max. 20 cm Sicherung 60A Batterie HIGH LEVEL Eingang – GZHA MINI ONE Lautsprecherausgänge...
- Seite 8 BRIDGED (LINK MODE) Eingang – GZHA MINI ONE MASTER SLAVE...
- Seite 9 BRIDGED (LINK MODE) Ausgang – GZHA MINI ONE MASTER Länge max. 1,5 m Ø min. 4 mm² SLAVE...
- Seite 10 Stereo Cinch (RCA) Eingang & Ausgang – GZHA MINI TWO 12 V Remote Leitung (Steuerung für el. Antenne) Head Unit weitere Endstufe(n) Cinch (RCA) Ausgang max. 20 cm Sicherung 30A Batterie HIGH LEVEL Eingang – GZHA MINI TWO Lautsprecherausgänge...
- Seite 11 BRIDGED Ausgang – GZHA MINI TWO...
- Seite 12 Stereo Cinch (RCA) Eingang & Ausgang – GZHA MINI FOUR 12 V Remote Leitung (Steuerung für el. Antenne) Head Unit Cinch (RCA) Ausgang max. 20 cm Sicherung 40A Batterie HIGH LEVEL Eingang – GZHA MINI FOUR Lautsprecherausgänge...
- Seite 13 BRIDGED Ausgang – GZHA MINI FOUR...
-
Seite 14: Technische Daten
Technische Daten Model GZHA MINI ONE GZHA MINI TWO GZHA MINI FOUR Mono Class D 2 Kanal Class D 4 Kanal Class D RMS Power @ 4 Ω 220 W 2 x 130 W 4 x 80 W (1% THD+N) - Seite 15 Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren. Ground Zero GmbH Erlenweg 25, 85658 Egmating, Germany Tel. +49 (0)8095/873 830 Fax -8310 www.ground-zero-audio.com...
