32602000D.fm Page 9 Thursday, March 16, 2006 6:02 PM

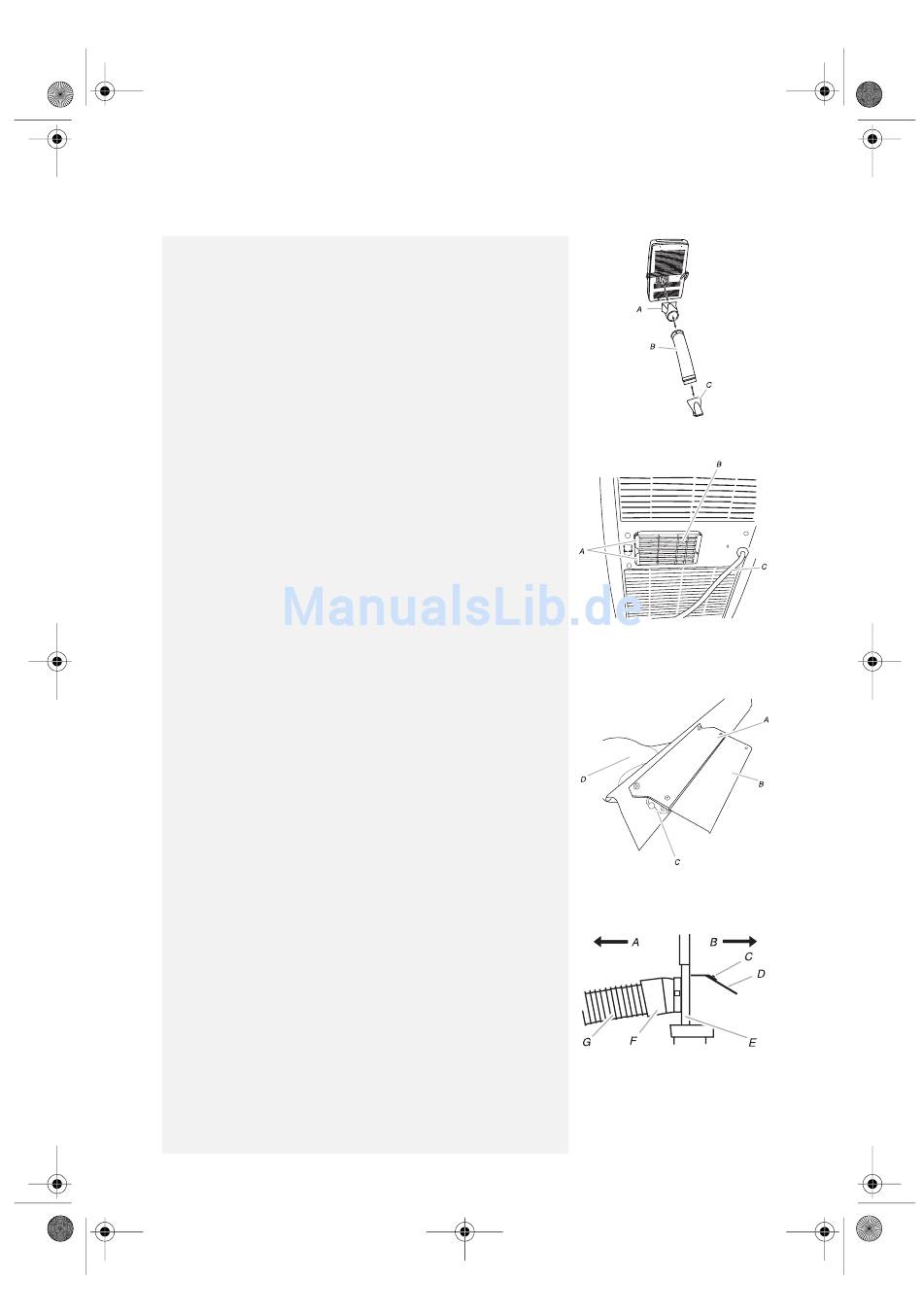

Anbringen des Abluftschlauchs und des Adapters
1. Rollen Sie das Klimagerät an den gewünschten Aufstellungsort.
Siehe hierzu "Standortvoraussetzungen".
2. Setzen Sie ein Ende des flexiblen Abluftschlauchs in den Abluftadapter.
3. Drehen Sie den Schlauch im Uhrzeigersinn fest.
4. Setzen Sie das andere Ende des Abluftschlauchs in den Adapter für den
Fensterauslass.
5. Drehen Sie den Schlauch im Uhrzeigersinn fest.
6. Schieben Sie den Abluftadapter mit dem angeschlossenen flexiblen
Abluftschlauch in die Schlitze an den Seiten des Geräteluftauslasses.
Einbau in ein Fenster
Das Fensterschieberkit eignet sich für die meisten üblichen waagerechten
und senkrechten Fensterinstallationen. Bei bestimmten Fenstertypen kann
jedoch eine Anpassung des Kits erforderlich sein.
1. Setzen Sie den Fensterauslassadapter in das Fensterschieberkit ein.
2. Befestigen Sie das Abluftgitter mit den zwei mitgelieferten Schrauben
am Fensterauslassadapter.
3. Befestigen Sie den Regenschutz mit den Schrauben und Muttern aus
dem Zubehör an der senkrechten oder waagerechten (je nach
Installation) Regenschutzleiste.
4. Befestigen Sie die Regenschutzbaugruppe mit den Schrauben und
Muttern aus dem Zubehör am Fensterschieberkit.
HINWEIS: Die Bohrungen im Fensterschieberkit sind für die Befestigung
der senkrechten oder der waagerechten Regenschutzleiste angeordnet.
5. Öffnen Sie das Fenster.
6. Setzen Sie das Fensterschieberkit in das Fenster ein und passen Sie es an
die Fensterbreite an. Dabei muss sich die Regenschutzleiste auf der
Fensteraußenseite befinden.
7. Schließen Sie das Fenster, bis es am Fensterschieberkit aufliegt und
dieses festhält.
A. Abluftadapter
B. Flexibler Abluftschlauch
C. Adapter für Fensterauslass
A. Schlitz für Montage des Auslassadapters
B. Geräteluftauslass
C. Netzkabel
Regenschutzbaugruppe
A. Regenschutzleiste
B. Regenschutz
C. Abluftgitter
D. Adapter für Fensterauslass
A. Zum Klimagerät
B. Außen
C. Mitgelieferte Schraube
D. Regenschutzbaugruppe
E. Fensterschieberkit
F. Adapter für Fensterauslass
G. Flexibler Abluftschlauch
9
