2.2 Monteur-Referenzhandbuch auf
einen Blick
Kapitel
Allgemeine Sicherheitsanweisungen, die Sie vor der
Sicherheitsvorkehrungen Installation lesen müssen
Über die Dokumentation Welche Dokumentation ist für den
Monteur verfügbar
Über die Verpackung So packen Sie die Geräte aus und
entfernen die Zubehörteile
Über die Geräte und ▪ So erkennen Sie die Geräte
Optionen
▪ Mögliche Gerätekombinationen und
Optionen
Anwendungsrichtlinien Verschiedenen
Installationseinrichtungen für das
System
Vorbereitung Was Sie tun und wissen müssen, bevor
Maßnahmen vor Ort getroffen werden
Installation Was Sie tun und wissen müssen, um
das System zu installieren
Konfiguration Was Sie tun und wissen müssen, um
das System nach der Installation zu
konfigurieren
Inbetriebnahme Was Sie tun und wissen müssen, um
das System nach der Konfiguration in
Betrieb zu nehmen
Übergabe an den Was Sie dem Benutzer bereitstellen und
Benutzer erklären müssen
Instandhaltung und So führen Sie die Instandhaltung und
Wartung Wartung der Geräte aus
Fehlerdiagnose und - Vorgehensweise bei Auftreten von
behebung Problemen
Entsorgung So entsorgen Sie das System
Technische Daten Spezifikationen des Systems
Glossar Begriffsdefinition
Tabelle bauseitiger Vom Monteur auszufüllende und zum
Einstellungen späteren Nachschlagen
aufzubewahrende Tabelle
Hinweis: Im Referenzhandbuch für den
Monteur gibt es ebenfalls eine Tabellen
mit den Monteureinstellungen. Diese
Tabelle muss vom Monteur ausgefüllt
und an den Benutzer übergeben
werden.
3 Über die Verpackung
3.1 Übersicht: Über die Verpackung
Dieses Kapitel beschreibt, wie vorzugehen ist, nachdem die
Verpackung mit dem Innengerät vor Ort geliefert wurde.
Hier finden Sie folgende Informationen:
▪ Auspacken und Handhabung der Geräte
▪ Entfernen des Zubehörs von den Geräten
Beachten Sie Folgendes:
▪ Das Gerät muss bei Anlieferung auf Beschädigungen überprüft
werden. Jegliche Beschädigungen müssen unverzüglich der
Spedition mitgeteilt werden.
▪ Bringen Sie das verpackte Gerät so nahe wie möglich an den
endgültigen Aufstellungsort, um eine Beschädigung während des
Transports zu vermeiden.
EGSQH10S18AA9W
Daikin Altherma Erdwärmepumpe
4P351748-1C – 2015.10
Beschreibung
3.2 Innengerät

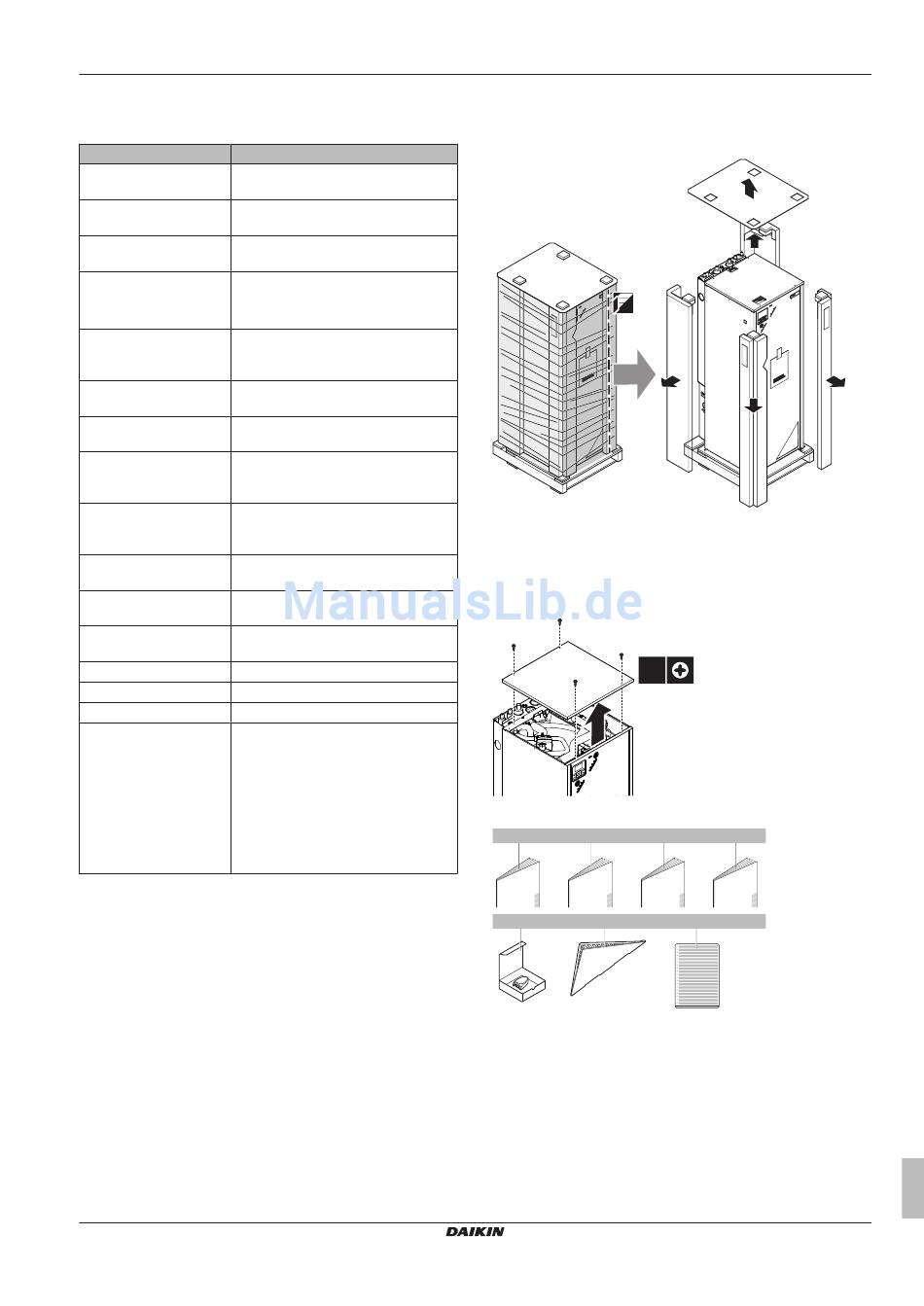

3.2.1 So packen Sie das Innengerät aus
3.2.2 So entfernen Sie das Zubehör vom
Innengerät
1 Entfernen Sie die Schrauben oben am Gerät.
2 Nehmen Sie die obere Platte ab.
4×
3 Entfernen Sie das Zubehör.
a b c
1× 1× 1×
e f
1× 1×
a Allgemeine Sicherheitsvorkehrungen
b Ergänzungshandbuch für optionale Ausstattung
c Installationsanleitung
d Betriebsanleitung
e Dezentraler Außentemperaturfühler
f Benutzerschnittstellenabdeckung
g Mehrsprachiger Aufkleber mit Hinweisen zu fluorierten
Treibhausgasen
4 Bringen Sie die obere Platte wieder an.
3 Über die Verpackung
d
1×
g
1×
