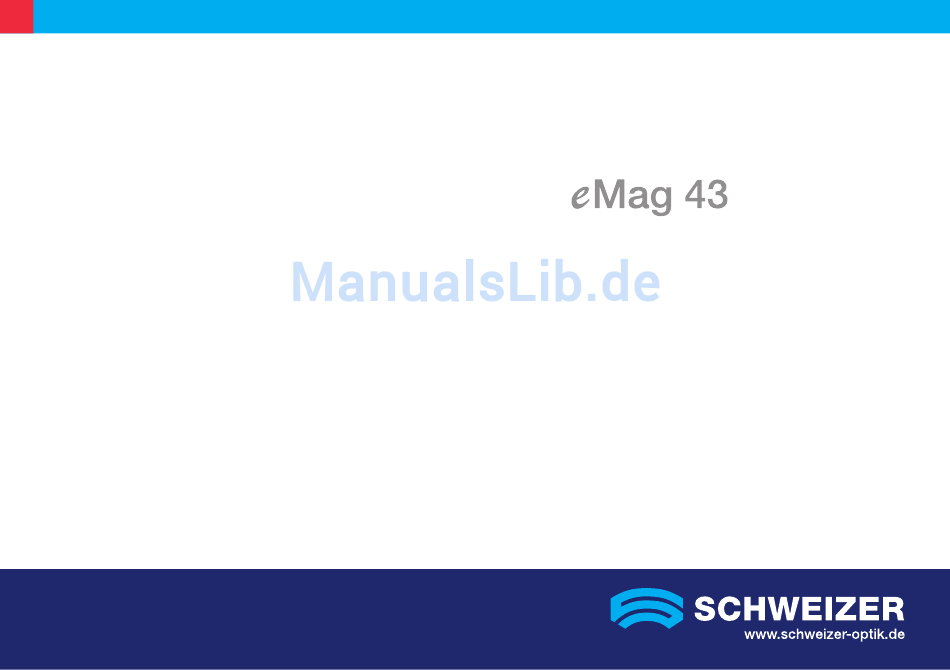

  • Seite 1 Bedienungsanleitung für die elektronische Lupe...
  • Seite 2 Herzlichen Glückwunsch zum Erwerb der eMag 43. Mit dieser elektronischen Handlupe vergrößern Sie Text und Objekte auf das 2- bis 14-fache der Originalgröße. Die eMag 43 ist mit einem 4,3 Zoll-Breitwand-LCD Display (16:9 Bildformat) ausgestattet. Die in diesen Unterlagen enthaltenen Angaben und Daten können ohne vorherige Ankündigung geändert werden.
  • Seite 3 LED RADIATION LED STRAHLUNG DO NOT STARE SCHAUEN SIE NICHT INTO BEAM DIREKT IN DIE LED CLASS 2 LED LED KLASSE 2 Technische Hinweise Wellenlänge: 400 nm to 750 nm Energie: < 1mW CW Sicherheit: UL 60950 CAN/CAS-C22.2 No. 60950 IEC 60950 EMC: EN 60825-1:2001 Hersteller:...

  • Seite 4: Inhaltsverzeichnis

    Akkus oder Batterien einlegen Speichern eines Bildes bei vollem Speicher Akkus aufladen Ausschalten der LED-Leuchten Funktionsübersicht der Ladekontroll-LED Hardware-Komponenten Mit der eMag 43 unterwegs Verwendung der eMag 43 Service und Support Mit der eMag 43 lesen Problembehandlung Ein Bild vergrößern...

  • Seite 5: Sicherheit Und Wartung

    Lagern Sie die eMag 43 nicht an Orten, an denen extreme Temperaturen auftreten können, wie zum Beispiel in einem geparkten Auto. Schließen Sie die Kabel nicht mit Gewalt an die eMag 43 an. Alle Verbindungsstecker lassen sich ohne Prob- leme an die Schnittstellen anschließen.

  • Seite 6: Schnellstart

    Die eMag 43 ist ganz einfach zu bedienen, selbst wenn Sie bisher noch nicht mit technischen Hilfsmitteln zu tun hatten. Drücken Sie auf den grün/gelben Ein-/Ausschalter , um das Gerät einzuschalten. Halten oder platzieren Sie die eMag 43 über ein Objekt und stellen Sie die Vergrößerung mit der gelben Taste ein.

  • Seite 9: Überblick

    • Bedienungsanleitung der eMag 43 Sicherheitshinweise zu Akkus und Batterien Hinweis: Bevor Sie Ihre eMag 43 zum ersten Mal benutzen können, müssen die vier AAA NiMH-Akkus aufgeladen werden. Vier wiederaufladbare AAA NiMH-Akkus gehören zum Lieferumfang der eMag 43. Sie können auch vier Batterien des Typs Micro (LR3, AAA, AM-4) in das Gerät einlegen.
  • Seite 10 Wir möchten Sie darüber informieren, dass unsere Batterien/Akkus gesetzeskonform in Verkehr gebracht werden und weisen Sie auf nachfolgende Punkte hin: 1. Die eMag 43 wird mit wiederaufladbaren Akkus Typ AAA HR03 betrieben. Sie können auch Batterien Typ AAA LR03 verwenden.

  • Seite 11: Akkus Oder Batterien Einlegen

    Akkus oder Batterien einlegen Gehen Sie bitte folgendermaßen vor, wenn Sie Akkus oder Batterien einlegen möchten: 1. Halten Sie die eMag 43 mit einer Hand. Klappen Sie mit der anderen Hand den Haltegriff komplett auf, so wie in der folgenden Abbildung dargestellt:...
  • Seite 12 2. Drehen Sie die eMag 43 um, so dass das LCD-Display auf der Rückseite ist, dann schieben Sie die Batterieabdeckung in die Richtung, die der Pfeil in der folgenden Abbildung anzeigt. Hinweis: Achten Sie beim Einlegen der Akkus oder Batterien auf richtige Polarität. Legen Sie die Akkus oder Batterien so ein, wie in der folgenden Abbildung dargestellt.

  • Seite 13: Akkus Aufladen

    2. Stecken Sie das Netzladegerät in eine Steckdose. Die Ladeanzeige-LED blinkt grün, um anzuzeigen, dass die Akkus gerade aufgeladen werden. 3. Sobald die Akkus aufgeladen sind, hört die LED auf zu blinken und leuchtet dauerhaft grün. Entfernen Sie das Netzladegerät von der eMag 43. Die Ladeanzeige-LED wird abgeschaltet.

  • Seite 14: Funktionsübersicht Der Ladekontroll-Led

    Akku-Ladezustand ausreichend oder Netzladegerät nicht angeschlossen oder Gerät ist ausgeschaltet Jetzt können Sie Ihre eMag 43 bis zu zwei Stunden ununterbrochen verwenden. Sind die Akkus fast leer, dann blinkt die Ladeanzeige-LED rot. Schließen Sie das Netzladegerät an, um die Akkus wieder aufzuladen.

  • Seite 15: Verwendung Der Emag 43

    Untergrund, wie zum Beispiel den Tisch oder ein Lesepult. 4. Nehmen Sie dann die eMag 43 am Haltegriff in die Hand, wie eine normale Lupe oder klappen Sie den Haltegriff unter das Gerät und legen Sie die eMag 43 direkt auf einen Text oder ein Objekt, das Sie lesen oder betrachten möchten.

  • Seite 16: Ein Bild Vergrößern

    Ein Bild vergrößern Die eMag 43 verfügt über drei digitale Zoom-Einstellungen. Abhängig von der Position und der Lage des Geräts, können Sie 2- bis 14-fach vergrößern. 1. Drücken Sie die gelbe Taste , um die Vergrößerung zu erhöhen. 2. Drücken Sie die gelbe Taste erneut, um auf die nächste Vergrößerungsstufe zu springen.

  • Seite 17: Vergrößerungsstufen Bei Eingeklapptem Haltegriff

    10-fach, und dann wieder zurück auf 5-fach. Vergrößerungsstufen bei ausgeklapptem Haltegriff Wenn Sie die eMag 43 über ein Dokument halten (wie in folgender Abbildung), wird das Dokument standard- mäßig in 2-facher Vergrößerung angezeigt. 2-fach Vergrößerung, wenn die eMag 43 ca. 7,6 cm über dem Objekt gehalten wird.

  • Seite 18: Ein Bild Aufnehmen Und Vergrößern

    Die Aufnahme eines Bildes kann dann sinnvoll sein, wenn man die Beschriftungen von schlecht zugänglichen Objekten, die sich zum Beispiel in einem Regal befinden, lesen möchte. Halten Sie die eMag 43 nah an das Objekt und nehmen Sie das Bild auf.

  • Seite 19: Speichern Und Löschen Eines Bildes

    Speichern und Löschen eines Bildes Bitte schalten Sie die eMag 43 ein (grün/gelbe Taste drücken). Dann drücken Sie die rote Taste um das gewünschte Bild aufzunehmen. Das Standbild auf der Anzeige kann folgendermaßen gespeichert werden: • Die rote Taste drücken und 6 Sek. HALTEN, um den Speichermodus aufzurufen.

  • Seite 20: Speichern Eines Bildes Bei Vollem Speicher

    Speichern eines Bildes bei vollem Speicher Die eMag 43 kann maximal 15 Bilder speichern. Wird versucht, darüber hinaus ein weiteres Bild zu spei- chern, wird das Symbol „Speicher voll” in der linken unteren Ecke angezeigt. Bevor ein weiteres Bild ge- speichert werden kann, müssen ein oder mehrere Bilder aus dem Speicher gelöscht werden:...

  • Seite 21: Hardware-Komponenten

    2. Farbauswahl-Taste (Blau) 3. Vergrößerungs-Taste (Gelb) 4. Bildaufnahme-Taste (Rot) 5. LCD-Display 6. Netzanschluss 7. Ladeanzeige-LED 8. Haltegriff und Batteriefach 9. Beleuchtung 10. Kamerafenster 11. Öse für die Handgelenkschlaufe Ansicht der Vorder- und Oberseite der eMag 43 Rückansicht der eMag 43...

  • Seite 22: Mit Der Emag 43 Unterwegs

    2. Ziehen Sie ein Ende der Handgelenkschlaufe durch das andere Ende und ziehen Sie dann den Gurt fest. Wenn Sie Ihre eMag 43 bei sich tragen, dann legen Sie die Schlaufe um Ihr Handgelenk. So ist die eMag 43 gegen Herunterfallen gesichert, falls Sie sie versehentlich loslassen.

  • Seite 23: Service Und Support

    Hinweis: Dieses Gerät verfügt über keine Komponenten, die vom Anwender gewartet werden können. Durch jeden nicht autorisierten Versuch, interne Komponenten zu warten oder zu ersetzen, erlischt die Gewährleistung. Setzen Sie sich bitte mit Ihrem Händler in Verbindung, wenn Sie technische Unterstützung für Ihre eMag 43 benötigen. Problembehandlung Problem Lösung...
  • Seite 24 Die Ladeanzeige-LED leuchtet rot, ob- Ein Batterie-Fehler ist aufgetreten. Entfernen Sie das Netzlade- wohl das Netzladegerät an der eMag 43 gerät von der eMag 43 und stecken Sie es wieder ein. angeschlossen ist. Laden Sie die NiMH-Akkus mindestens 2 Stunden auf. Wenn Sie AAA Nickeleisenbatterien verwenden, dann tauschen Sie diese aus.
