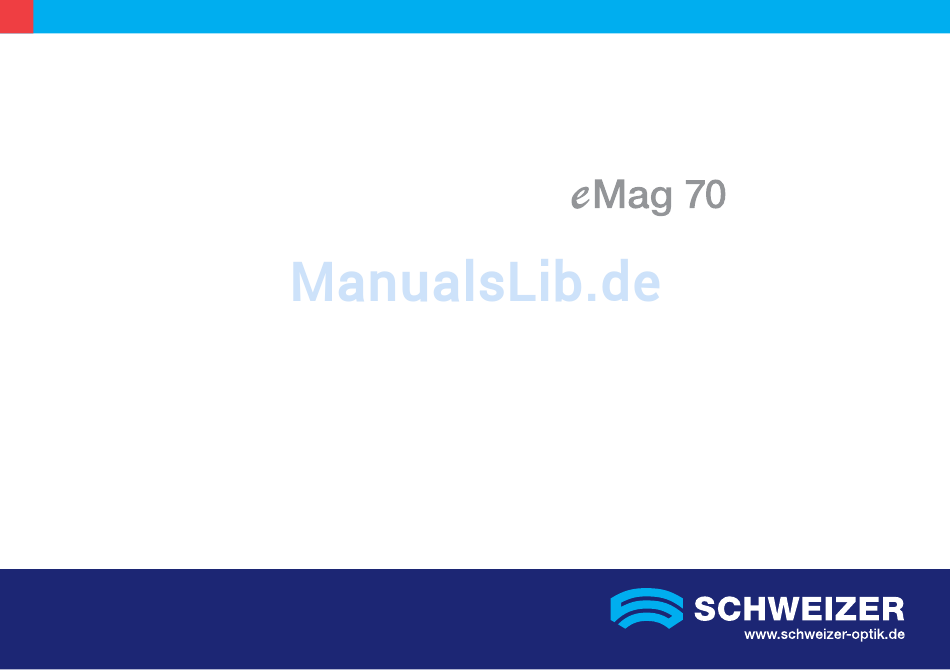

Bedienungsanleitung
für die elektronische Lupe
Instructions for use of Electronic Handheld Magnifi er eMag 70
Mode d'emploi d'Loupe portable électronique eMag 70
Manual de instrucciones de Ampliador de vídeo eMag 70
Istruzioni per l'uso per Videoingranditore elettronico portatile eMag 70
Handleiding voor elektronisch vergrotende handloep eMag 70
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Schweizer eMag 70
Inhaltszusammenfassung für Schweizer eMag 70
- Seite 1 Bedienungsanleitung für die elektronische Lupe Instructions for use of Electronic Handheld Magnifi er eMag 70 Mode d‘emploi d‘Loupe portable électronique eMag 70 Manual de instrucciones de Ampliador de vídeo eMag 70 Istruzioni per l‘uso per Videoingranditore elettronico portatile eMag 70...
- Seite 2 Text und Objekte vom 3,4- bis zum 16-Fachen der Originalgröße. eMag 70 ist mit einem Breitwand-LCD- Display (16:9 Bildformat) mit 17,5 cm (7,0") Diagonale ausgestattet. Sie können eMag 70 auch an ein Fern- sehgerät anschließen und dadurch noch höhere Vergrößerungen erreichen.
- Seite 3 LED-STRAHLUNG LED RADIATION NICHT DIREKT IN DEN DO NOT STARE STRAHL BLICKEN INTO BEAM LED KLASSE 2 CLASS 2 LED Technische Hinweise Wellenlänge: 400 nm bis 750 nm Energie: < 1mW CW Sicherheit: UL 60950 CAN/CAS-C22.2 Nr. 60950 IEC 60950 EMC: EN 60825-1:2001 FCC (CFR-47, Teil 15) Klasse A EN 55022 Klasse A...
-
Seite 4: Inhaltsverzeichnis
Sicherheit und Wartung Schreiben mit eMag 70 Reinigungshinweise Den Schreibständer aufklappen Überblick Hardware-Komponenten Was gehört zum Lieferumfang? eMag 70 an ein Fernsehgerät anschließen Schnellstart eMag 70 verwenden Sicherheitshinweise zu Akkus und Batterien Grundfunktionen Was ist ein Video-Modus? Den Videomodus aktivieren Akku aufl... -
Seite 5: Sicherheit Und Wartung
Tauchen Sie eMag 70 niemals in Wasser oder andere Flüssigkeiten. Setzen Sie Ihr eMag 70 in einer Umgebung ein, in der eine Temperatur zwischen 10° und 35° Celsius herrscht. Lagern Sie eMag 70 nicht an Orten, an denen extreme Temperaturen auftreten können, wie zum Beispiel in einem geparkten Auto. -
Seite 6: Überblick
Bitte beachten Sie auch den Abschnitt „Akku aufl aden“. eMag 70 ist ganz einfach zu bedienen, selbst wenn Sie bisher noch nicht mit technischen Hilfsmitteln zu tun hatten. Klappen Sie eMag 70, wie auf den nächsten Seiten zu sehen, auf. Eine nähere Beschreibung fi nden Sie auch ab Seite 13. -
Seite 9: Sicherheitshinweise Zu Akkus Und Batterien
Wir möchten Sie darüber informieren, dass unsere Batterien/Akkus gesetzeskonform in Verkehr gebracht werden und weisen Sie auf nachfolgende Punkte hin: 1. eMag 70 wird mit wieder aufl adbaren Akkus des Typs Li Ion 18650 betrieben. 2. Zur Vermeidung von Umwelt- und/oder Gesundheitsbelastungen müssen Altbatterien/Akkus zur geregelten Entsorgung an Recyclinghöfen der Kommunen oder über den Handel zurückgegeben werden. -
Seite 10: Grundfunktionen
2. Stecken Sie das Netzladegerät in eine Steckdose. Die Ladekontroll-LED blinkt grün, um anzuzeigen, dass die Akkus gerade aufgeladen werden. 3. Sobald die Akkus aufgeladen sind, hört die LED auf zu blinken und leuchtet fortwährend grün. Entfernen Sie das Netzladegerät vom eMag 70. Die Ladekontroll-LED erlischt. -
Seite 11: Funktionsübersicht Der Ladekontroll-Led
Akku-Ladezustand ausreichend oder Netzladegerät nicht angeschlossen oder Gerät ist ausgeschaltet Jetzt können Sie eMag 70 bis zu vier Stunden ununterbrochen verwenden. Ist der Akku fast leer, dann blinkt die Kontroll-LED rot. Schließen Sie das Netzladegerät an, um den Akku wieder aufzuladen. -
Seite 12: Emag 70 Aufklappen
70 aufklappen 1. Halten Sie eMag 70 mit einer Hand, oder stellen Sie sie auf einen ebenen Untergrund. 2. Legen Sie den Daumen Ihrer anderen Hand in die große Mulde an der Seite des Geräts und heben Sie den LCD-Bildschirm an, so wie es in der folgenden Abbildung dargestellt wird. - Seite 13 3. Heben Sie den LCD-Bildschirm an und drehen Sie das Gerät wie in den Abbildungen dargestellt. Den LCD-Bildschirm drehen eMag 70 in der Lese-Position...
-
Seite 14: Emag 70 Ein- Und Ausschalten
Ist der Akku nur noch bis zu 20 Prozent geladen, dann erscheint das folgende Symbol auf dem Bildschirm. Ist der Akku über 20 Prozent aufgeladen, dann erscheint das folgende Symbol für zirka 10 Sekunden auf dem Bildschirm, nachdem eMag 70 eingeschaltet wurde. -
Seite 15: Mit Emag 70 Lesen
Das Aufnehmen eines Bildes auf dem LCD-Bildschirm kann dann sinnvoll sein, wenn man die Beschriftungen von Objekten lesen möchte, die sich zum Beispiel in einem Regal befi nden. Halten Sie die eMag 70 nah an das Objekt und nehmen Sie das Bild auf. -
Seite 16: Lese-Positionen
Vorderseite des Geräts. 2. Drücken Sie die Taste erneut, um das Standbild wieder zu verlassen. Lese-Positionen Die folgenden Abbildungen zeigen die verschiedenen Lese-Positionen der eMag 70. Lese-Position mit eMag 70 auf dem Objekt Lese-Position für Objekte wie zum Beispiel... -
Seite 17: Schreiben Mit Emag 70
Notizen machen und vieles mehr. Ein Schreibständer ist in eMag 70 integriert. Er hebt einen Teil des Geräts an und schafft somit genug Platz für Ihre Finger und einen Stift oder ein kleines Werkzeug. Während Sie schreiben oder kleine Arbeiten verrich- ten, sehen Sie auf dem Bildschirm, was Sie gerade machen. -
Seite 18: Hardware-Komponenten
Hardware-Komponenten Vergleichen Sie anhand der Abbildungen und der Nummern die Komponenten der eMag 70. 1 Ein/Aus-Schalter (Grün) Drücken Sie den grünen Ein-/Ausschalter um das Gerät einzuschalten. Um das Gerät aus- zuschalten, halten Sie den grünen Schalter ca. zwei Sekunden gedrückt. - Seite 19 4 Eingriffmulde zum Öffnen des Geräts Heben Sie mithilfe der großen Eingriffmulde den LCD-Bildschirm an und öffnen Sie eMag 70. Öffnen Sie mithilfe der kleinen Mulde den Schreibständer. 5 TV-Anschluss hinter der Abdeckung eMag 70 rechte Seite Verwenden Sie diesen RCA-Video-Anschluss, um eMag 70 mit einem Fernsehgerät zu verbinden.
- Seite 20 Geräts erhöhen oder verringern Sie die Bild- schirmvergrößerung. In einer hohen Vergröße- rungsstufe kann man kleinen Text und winzige Details besser erkennen. In einer niedrigen eMag 70 Bedienelemente Vergrößerungsstufe können Sie mehr auf dem Bildschirm sehen. Schieben Sie den gelben Vergrößerungsschiebregler nach rechts, um die Vergrößerung zu erhöhen oder nach links,...
-
Seite 21: Emag 70 An Ein Fernsehgerät Anschließen
Eine höhere Vergrößerung erreichen Sie, wenn Sie das Gerät mit dem mitgelieferten Kabel an ein Fernseh- gerät anschließen. Gehen Sie bitte folgendermaßen vor, wenn Sie ein Fernsehgerät an Ihre eMag 70 anschließen möchten: 1. Schließen Sie den gelben RCA-Stecker des mitgelieferten Video-Kabels an der TV-Anschlussbuchse Ihrer eMag 70 an, so wie in der folgenden Abbildung dargestellt. -
Seite 22: Emag 70 Verwenden
Ein Video-Modus ist eine vordefi nierte Farbkombination (zum Beispiel gelber Text auf einem blauem Hin- tergrund), den Sie auswählen können, um Objekte mit der eMag 70 zu betrachten. Das Gerät verfügt über insgesamt 23 verschiedene Farbkombinationen. Die ersten drei Farbkombinationen – Normal (Vollfarbe), Schwarz auf Weiß... -
Seite 23: Einen Videomodus Auswählen
Um die fünf Standard-Farbkombinationen wiederherzustellen, halten Sie den grünen Ein-/Ausschalter zirka 10 Sekunden lang gedrückt. Alle Farbkombinationen aufl isten Um schnell alle verfügbaren Farbkombinationen Ihrer eMag 70 aufzulisten, halten Sie die blaue Farbaus- wahltaste gedrückt, während Sie gleichzeitig den gelben Vergrößerungsschiebregler bewegen. -
Seite 24: Farbkombinationen
Farbkombinationen Insgesamt stehen 23 Farbkombinationen auf der eMag 70 zur Verfügung. Verwenden Sie die folgende Liste der Farbkombinationen, um den für Sie besten Video-Modus auszuprobieren und auszuwählen. Wie man verschiedene Farbkombinationen einschaltet, erfahren Sie in den Abschnitten Den Video-Modus aktivieren und Einen Video-Modus auswählen (S. 23/24). Um das Gerät auf seine ursprünglichen Einstel- lungen zurückzusetzen, lesen Sie bitte Den Video-Modus resetten (S. -
Seite 25: Service Und Support
Hinweis: Dieses Gerät verfügt über keine Komponenten, die vom Anwender gewartet werden können. Durch jeden nicht autorisierten Versuch, interne Komponenten zu warten oder zu ersetzen, erlischt die Gewährleistung. Setzen Sie sich bitte mit Ihrem Händler in Verbindung, wenn Sie technische Unterstützung für Ihre eMag 70 benötigen. Problembehandlung Problem Lösung... - Seite 26 Die Ladekontroll-LED leuchtet rot, ob- Ein Batteriefehler ist aufgetreten. Entfernen Sie das Netzlade- wohl das Netzladegerät an der eMag 70 gerät von der eMag 70 und stecken Sie es wieder ein. angeschlossen ist. Laden Sie den Akku mindestens 4 Stunden auf. Besteht das Problem weiterhin, dann entfernen Sie das Netzkabel und rufen Ihren eMag 70 Händler an.
