Option
Beschreibung
Name
Zeigt den Namen für Host, Model (Modell) oder User String
(Benutzerzeichenfolge) für das System an.
Nummer
Anzeige der Systemkennnummer oder der Service-Tag-Nummer des Systems.
Strom verbrauch
Anzeige der Leistungsabhabe des Systems in BTU/h oder Watt. Das Anzeigeformat
lässt sich im Untermenü Startseite einstellen des Setup-Menüs konfigurieren.
Temperatur
Anzeige der Temperatur des Systems in Celsius oder Fahrenheit. Das
Anzeigeformat lässt sich im Untermenü Startseite einstellen des Setup-Menüs
konfigurieren.
Rückseitenmerkmale

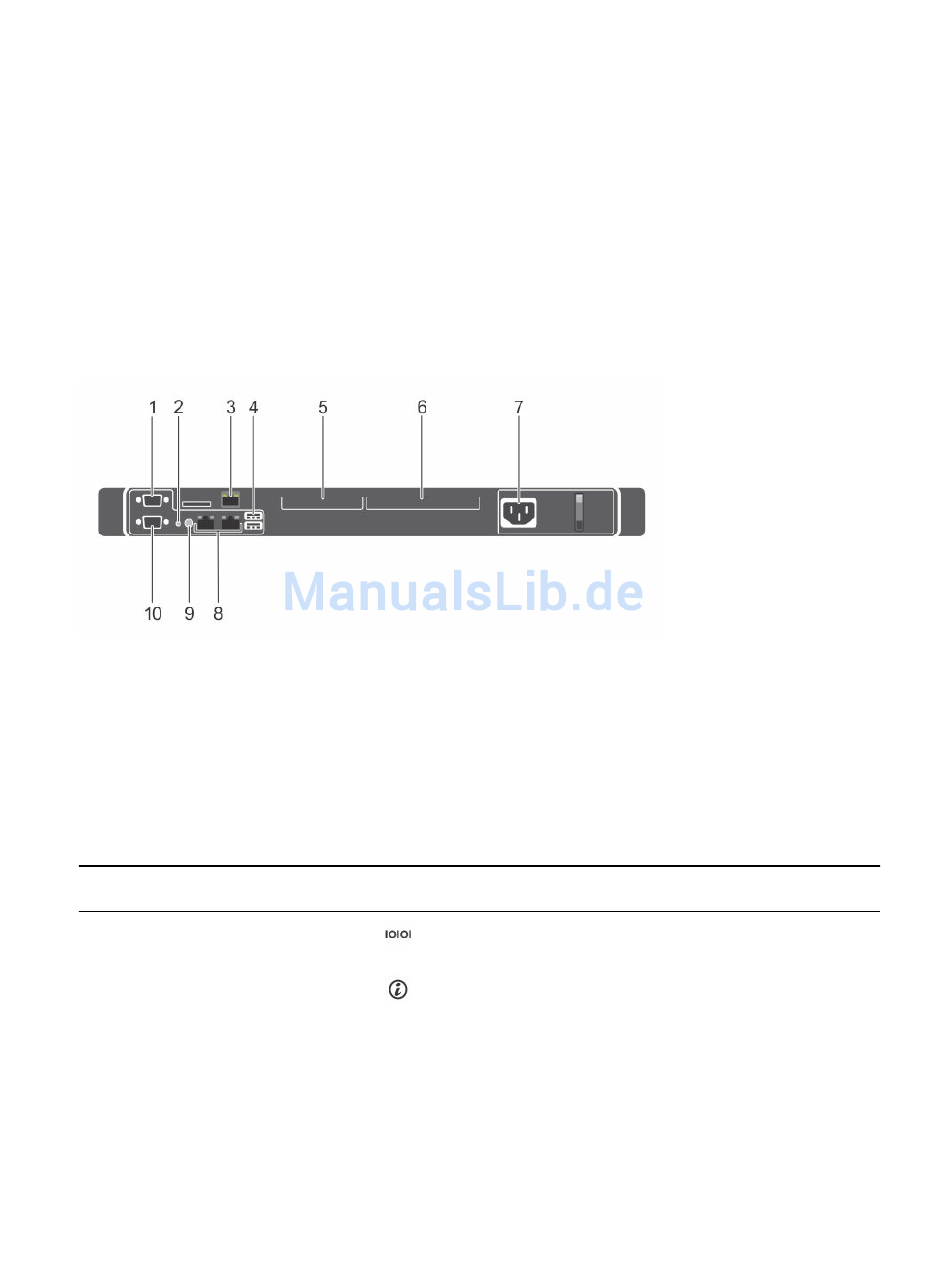

Abbildung 3. Funktionen auf der Rückseite (zwei PCIe-Erweiterungskarten)
1.
Serieller Anschluss
3.
iDRAC-Anschluss (optional)
5.
PCIe-Erweiterungskartensteckplatz (x8-
Steckplatz, niedriges Profil)
7.
Netzteil (PSU)
9.
Systemidentifikationsanschluss
Tabelle 6. Funktionen auf der Rückseite (zwei PCIe-Erweiterungskarten)
Element
Anzeige, Taste oder
Anschluss
1
Serieller Anschluss
2
Systemidentifikationstast
e
12
2.
Systemidentifikationstaste
4.
USB-Anschlüsse (2)
6.
PCIe-Erweiterungskartensteckplatz (x16-
Steckplatz, volle Bauhöhe)
8.
Ethernet-Anschlüsse
10.
Bildschirmanschluss
Symbol
Beschreibung
Ermöglicht das Anschließen eines seriellen Geräts
an das System.
Ermöglicht es, ein bestimmtes System innerhalb
eines Racks ausfindig zu machen. Die
Identifikationstasten befinden sich an der Vorder-
und Rückseite. Wird eine dieser Tasten gedrückt,
blinken das LCD-Display an der Vorderseite und
die Systemstatusanzeige an der Rückseite, bis eine
der Tasten erneut gedrückt wird.
