BREMSEN
ALLGEMEINE EINSTELLUNG
Ihr SCOTT Fahrrad ist mit einem zuverlässigen und gut funktionierenden
Bremssystem ausgestattet, sofern die Bremsen richtig eingestellt sind. Kontrollieren
Sie dies durch Messen des Abstandes zwischen den Bremsklötzen und der Felge, der
Abstand sollte 1.5 bis 2 mm betragen.

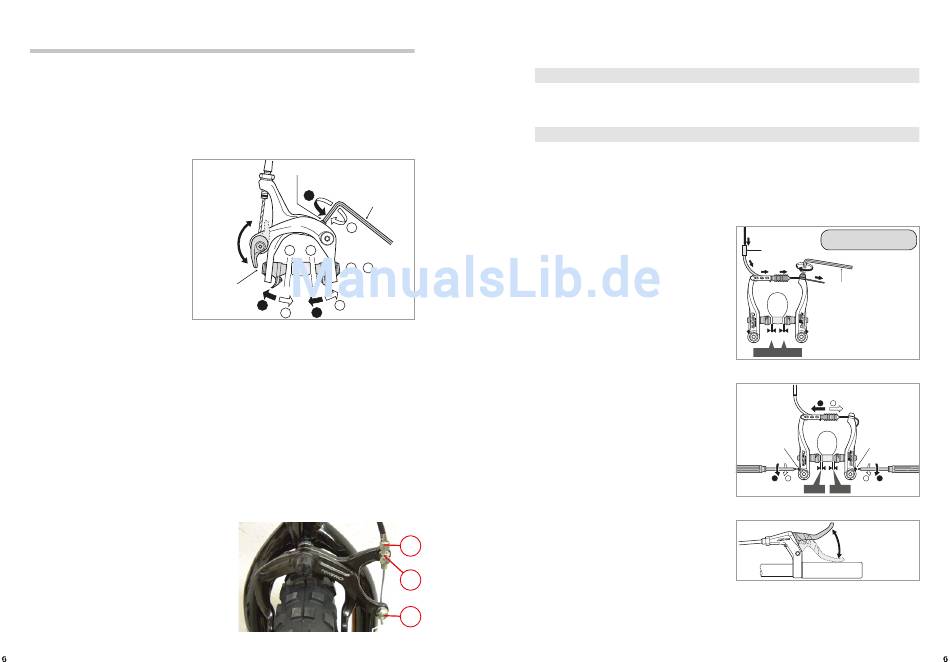

Kabelbefestigung und Einstellung der Dual Pivot Bremse
3. Stellen Sie den
Schnellspannhebel in die
geschlossene Position.
4. Stellen Sie den
Bremsschuhabstand, wie in der
Abbildung gezeigt, ein, und
befestigen Sie das Kabel mit
der Klemmschraube.
Kabelschraubenanzugs-
moment 6-8 Nm.
BREMSBELAGWECHSEL
1. Lösen Sie die Sicherungsschraube mit einem 2mm Inbusschlüssel.
2. Schieben Sie den abgenutzten Bremsbelag aus dem Aluminiumschuh.
3. Schieben Sie den neuen Belag in den Bremsschuh, beachten Sie unbedingt die
Pfeilmarkierung für die Einschubrichtung.
4. Ziehen Sie die Sicherungsschraube mit ca. 1.5 Nm an.
SEITENZUGBREMSE
Lösen der Kontermutter A und Herausdrehen der Verstell schraube B, bis der Abstand
zwischen Brems belag und Felge ca. 2mm beträgt. Kontermutter A festziehen!
- Sollte der Verstellbereich bereits
voll ausgenutzt sein, ist die
Kabelklemmschraube C zu lösen und
die Kabelverstellschraube B zunächst
wieder voll hinein zudrehen.
- Die Bremszange wird von Hand
zusammengedrückt, der Bremszug
gestrafft und die Klemmschraube C
wieder angezogen. Drehmoment lt.
Liste beachten!
| 06
DEUTSCH
Zentrierschraube
3mm-
Inbusschlüssel
offen
A
B
geschlossen
A
+
B
=3-4mm
Schnell-
spannhebel
2
1
2
1
BMX
| BIKE USER MANUAL
- Anschließend die Feineinstellung mit der Kabel verstellschraube B vornehmen. Das
Vorderrad muss noch frei laufen. Dann mit der Mutter A kontern.
WICHTIG
Vergewissern Sie sich, dass die Bremse einwandfrei funktioniert!
WICHTIG
Bei Nässe kann die Wirkung der Felgenbremsen nach lassen, was zu einer
Verlängerung des Brems weges führt.
V-BREMSE
1. Drücken Sie den Bremsschuh
gegen die Felge und ziehen Sie die
Bremsschuh-befestigungsmutter fest.
2. Führen Sie das Kabel durch die
Kabelhülle, stellen Sie den gesamten
Bremsschuh-abstand zwischen dem
linken und dem rechten Bremsschuh
und der Felge auf 2mm ein und ziehen.
Sie die Kabelbefestigungsschraube fest.
3. Stellen Sie die Abstände mit
den Federeinstellschrauben
gleichmässig ein.
4. Ziehen Sie den Bremshebel
ungefähr 10 Mal bis zum Griff an und
B
kontrollieren sie die richtige Funktion
und den Bremsschuhabstand, bevor
Sie die Bremsen verwenden.
A
C
BIKE USER MANUAL |
Kabelhülle
B + C = 2 mm
Federeinstell-
schraube
BMX
Anzugsdrehmoment:
6-8 Nm (52-69 in. lbs.)
5mm-Inbusschlüssel
B
C
2
1
Federeinstell-
schraube
2
1
1
2
1 mm
1 mm
Bremshebel circa
10 mal anziehen
DEUTSCH
07 |
