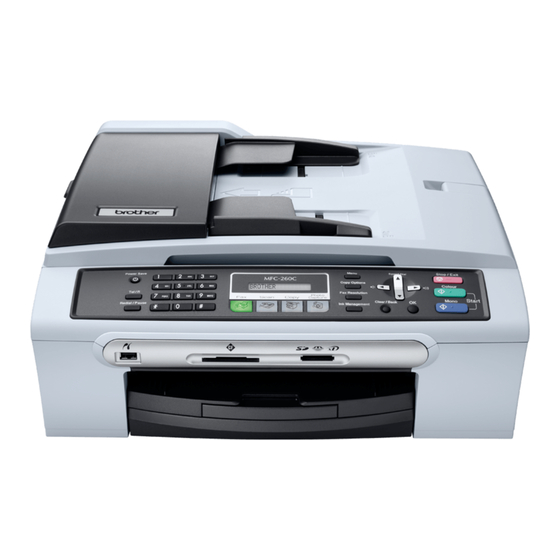

MFC-235C
MFC-260C
Vor der Verwendung muss das Gerät richtig eingerichtet und die Software installiert werden.
Bitte lesen Sie diese Installationsanleitung und führen Sie die folgenden Schritte wie beschrieben
aus, um das Gerät, die Software und die Treiber richtig zu installieren.
Treiber und Software installieren
Installation abgeschlossen!
Bewahren Sie die Installationsanleitung, das Benutzerhandbuch und die mitgelieferte CD-ROM griff-
bereit auf, damit Sie jederzeit schnell alle Informationen und Dokumentationen nutzen können.
Schritt 1
Inbetriebnahme des Gerätes
Schritt 2
Version A
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Brother MFC-235C
Inhaltszusammenfassung für Brother MFC-235C
- Seite 1 MFC-235C MFC-260C Vor der Verwendung muss das Gerät richtig eingerichtet und die Software installiert werden. Bitte lesen Sie diese Installationsanleitung und führen Sie die folgenden Schritte wie beschrieben aus, um das Gerät, die Software und die Treiber richtig zu installieren.
-
Seite 2: Verwendete Symbole Und Formatierungen
Verwendete Symbole und Formatierungen Vorsicht Nicht möglich Warnung Warnungen, die beachtet werden müs- Vorsichtsmassnahmen, die beachtet Geräte und Verwendungsweisen, die sen, um Verletzungen zu vermeiden. werden müssen, um Schäden am Gerät nicht kompatibel mit Ihrem Gerät sind. oder an anderen Gegenständen zu ver- meiden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines Lieferumfang ..............................2 Funktionstastenfeld ............................3 Schritt 1 – Inbetriebnahme des Gerätes Versandschutz entfernen ..........................4 Papier einlegen ............................4 Strom- und Faxanschluss ..........................6 Tintenpatronen installieren ........................... 7 Druckqualität überprüfen ..........................9 Displaysprache wählen ..........................10 LCD-Kontrast einstellen ..........................10 Datum und Uhrzeit einstellen ........................ -
Seite 4: Allgemeines
Allgemeines Lieferumfang Der Lieferumfang kann in den verschiedenen Ländern unterschiedlich sein. Bewahren Sie alle Verpackungsmaterialien auf, damit Sie das Gerät später für einen Transport wieder sicher ver- packen können. Benutzerhandbuch Installationsanleitung CD-ROM Faxanschlusskabel Netzkabel Schwarz (LC970BK) Gelb (LC970Y) Cyan (LC970C) Magenta (LC970M) Die Tintenpatronen befinden sich auf der Abdeckung der Papierzufuhr. -
Seite 5: Funktionstastenfeld
Allgemeines Funktionstastenfeld 01/01 13:00 Fax 1 Fax- und Telefontasten 7 Taste Stop/Exit 2 Zifferntasten 8 Menü-Tasten 3 Betriebsarten-Tasten 9 Taste Copy Options 4 Taste Fax Resolution 10 Display 5 Taste Ink Management 11 Taste Power Save 6 Start-Tasten Weitere Informationen erhalten Sie unter "Tasten und ihre Funktionen" in Kapitel 1 des Benutzerhandbu- ches. -
Seite 6: Schritt 1 Inbetriebnahme Des Gerätes
Schritt 1 Inbetriebnahme des Gerätes Versandschutz entfernen Papier einlegen Entfernen Sie das Klebeband und ziehen Sie Sie können bis zu 100 Blatt Normalpapier die Folie vom Vorlagenglas ab. (80 g/m ) einlegen. Ausführliche Informationen dazu finden Sie Nehmen Sie den Schaumstoff-Beutel (1), der unter „Verwendbare Papiersorten und Druck- die Tintenpatronen enthält, von der Papierzu- medien“... - Seite 7 Inbetriebnahme des Gerätes Fächern Sie das Papier gut auf, um Pa- Schieben Sie vorsichtig mit beiden Händen die pierstaus und Fehler beim Einzug zu vermei- seitlichen Papierführungen bis an die Papier- den. kanten. Vergewissern Sie sich, dass die Papierführun- gen die Papierkanten leicht berühren. Legen Sie das Papier vorsichtig mit der Ober- kante zuerst und mit der zu bedruckenden Sei- te nach unten ein.
-
Seite 8: Strom- Und Faxanschluss
Schritt 1 Inbetriebnahme des Gerätes Halten Sie die Papierkassette fest und ziehen Sie die Papierablage heraus, bis sie hörbar Nicht möglich einrastet. Klappen Sie die Papierstütze aus. Schliessen Sie NICHT das USB-Kabel an. Es wird erst bei der Software-Installation ange- schlossen. -
Seite 9: Tintenpatronen Installieren
Inbetriebnahme des Gerätes Stellen Sie am Gerät den Empfangsmodus Hinweis TAD:Anrufbeantw. ein. Weitere Informati- Werfen Sie den gelben Transportschutz nicht onen dazu finden Sie im Benutzerhandbuch weg. Sie benötigen ihn für einen Transport des in Kapitel 7 „Externer Anrufbeantworter“. Gerätes. Packen Sie die Tintenpatrone aus. - Seite 10 Abbildung unten gezeigt. Das Display zeigt: Initialisierung (ca. 4 Minuten) Reinigen Bitte warten brother Klappen Sie die Befestigungshebel wieder hoch und drücken Sie jeden Hebel vorsichtig fest, bis er hörbar einrastet. Schliessen Sie dann die Tintenpatronen-Abdeckung. Hinweis Wenn nach der Installation von Tintenpatronen im Display Schwarz einsetz.,...
-
Seite 11: Druckqualität Überprüfen
Tintenpatronen. Die Verwendung von Verbrauchsmaterial, das nicht den Spezifikationen von Brother entspricht und/oder nicht von gleicher Qualität und Eignung wie das von Brother geliefer- te oder freigegebene ist, kann zu Schäden am Ge- rät und zum Verlust von Gewährleistungsansprü- chen führen. -
Seite 12: Displaysprache Wählen
Schritt 1 Inbetriebnahme des Gerätes Das Display zeigt: Displaysprache wählen Qualität OK? Sie können wählen, in welcher Sprache die Displayanzeigen erscheinen sollen. 1.Ja 2.Nein Drücken Sie Menu. Wenn alle kurzen, gestrichelten Linien klar Drücken Sie 0. und deutlich zu sehen sind, drücken Sie die Zifferntaste 1 (Ja), um die Druckqualitäts- Drücken Sie 0. -
Seite 13: Datum Und Uhrzeit Einstellen
Inbetriebnahme des Gerätes Datum und Uhrzeit einstellen Absenderkennung eingeben Datum und Uhrzeit werden im Display angezeigt und Speichern Sie die Faxnummer und Ihren Namen, da- - sofern die Absenderkennung programmiert ist - auf mit sie auf die gesendeten Faxe gedruckt werden. jedes versendete Fax gedruckt. -
Seite 14: Wahlverfahren (Ton-/Pulswahl)
Schritt 1 Inbetriebnahme des Gerätes Wahlverfahren (Ton-/Puls- Anschlussart einstellen wahl) Wenn Sie Ihr Gerät an einer Nebenstellenanlage oder ISDN-Anlage anschliessen, müssen Sie die An- Werkseitig ist das modernere Tonwahlverfahren schlussart entsprechend einstellen. (MFV) eingestellt. Falls in Ihrem Telefonnetz noch die Pulswahl verwendet wird, müssen Sie hier die ent- Drücken Sie Menu. -
Seite 15: Empfangsmodus Wählen
Inbetriebnahme des Gerätes Empfangsmodus wählen Es kann zwischen vier verschiedenen Empfangsmodi gewählt werden: Nur Fax, Fax/Tel, Manuell und TAD:Anrufbeantw. Möchten Sie ein externes Telefon oder einen externen Anrufbeantworter verwenden? Nein Möchten Sie Nachrichten vom externen Anrufbeantworter aufzeichnen lassen? Nein Soll das Gerät alle Anrufe (Fax/Telefon) automatisch annehmen? Nur Fax... -
Seite 16: Windows
® Unter Mac OS X 10.2.4 bis 10.3.8 sollten Sie die an einen Computer zur Verfügung stehen (z. B. Dru- Software von der Brother Solutions Center Website cken und Scannen). herunterladen. Folgen Sie dazu den Anweisungen in Online-Registrierung „Treiber und Software installieren“. -
Seite 17: Schritt 2 Treiber Und Software Installieren
Folgen Sie der Installationsbeschreibung für das von Ihnen verwendete Betriebssystem und den verwendeten Anschluss. Die aktuellsten Treiber und Handbücher sowie Tipps und Hilfen für eventuell auftretende Probleme finden Sie im Brother Solutions Center, das Sie direkt von der CD-ROM, aus dem Treiber oder über http://solutions.brother.com aufrufen können. -
Seite 18: (Windows ® 2000 Professional/Xp/Xp Professional X64 Edition/Windows Vista™)
-Ex- vor Sie die MFL-Pro Suite installieren. plorer auf die Datei start.exe im • Schliessen Sie alle Anwendungen, bevor Sie die Hauptverzeichnis der Brother CD-ROM. Installation der MFL-Pro Suite starten. • Vergewissern Sie sich, dass sich keine Speicher- Hinweis karte und kein USB-Stick (USB-Flash-Speicher) in den Einschüben bzw. - Seite 19 Sie ihn auf, bis er sicher 11SE wird nun automatisch gestartet. Danach einrastet. beginnt die Installation der MFL-Pro Suite. Wenn die Lizenzvereinbarung für die Brother MFL-Pro Suite erscheint, klicken Sie auf Ja, wenn Sie die Vereinbarung akzeptieren. Schliessen Sie das USB-Kabel am USB-An- schluss ( ) des Gerätes an.
- Seite 20 • Schliessen Sie das Gerät nicht am USB-An- schirm. schluss einer Tastatur oder an einem passiven USB-Hub an. Brother empfiehlt, das Gerät di- rekt an den Computer anzuschliessen. • Vergewissern Sie sich, dass das Kabel das Schliessen des Gehäusedeckels nicht behin- dert, sonst kann ein Fehler auftreten.
-
Seite 21: Facefilter Studio Installieren
Hauttönen, verwenden. Wichtig Bevor Sie das FaceFilter Studio zum ersten Mal starten, sollten Sie sich vergewissern, dass die MFL-Pro Suite installiert, das Brother- Gerät eingeschaltet und an den Computer an- geschlossen ist. Öffnen Sie das Hauptmenü erneut, indem Sie das CD-ROM-Laufwerk öffnen und wieder... -
Seite 22: Macintosh
• Schliessen Sie das Gerät nicht am USB-An- schen an und klappen Sie ihn auf, bis er sicher schluss einer Tastatur oder an einem passiven einrastet. USB-Hub an. Brother empfiehlt, das Gerät di- ® rekt an den Macintosh anzuschliessen. • Vergewissern Sie sich, dass das Kabel das Schliessen des Gehäusedeckels nicht behin-... - Seite 23 Bitte warten Sie, das Installieren der Software dauert einige Sekunden. Nach der Installation kli- cken Sie auf Neustart, um die Installation abzu- schliessen. Die Brother-Software sucht nach dem Brother- Klicken Sie auf Print Center und dann auf Gerät. Währenddessen wird das folgende Print Center beenden.
- Seite 24 Presto! PageManager und folgen Sie den An- weisungen auf dem Bildschirm. ® Unter Mac OS X 10.2.4 bis 10.3.8: Wenn dieser Bildschirm erscheint, klicken Sie auf Weiter, um die Software von der Brother Solutions Center Website herunterzuladen. Hinweis ® ® Presto! PageManager enthält ein Texterken-...
-
Seite 25: Facefilter Studio Hilfe Installieren
FaceFilter Studio Hilfe installieren FaceFilter Studio Hilfe installieren ® (für Windows Für Anweisungen zur Verwendung von FaceFilter Studio, downloaden und installieren Sie die FaceFilter Studio Hilfe. Dazu muss Ihr Computer mit dem Internet verbunden sein. FaceFilter Studio Hilfe installieren Um das FaceFilter Studio zu starten, wählen Sie Start/Alle Programme/FaceFilter Studio. -
Seite 26: Verbrauchsmaterialien
Verbrauchsmaterialien Verbrauchsmaterialien Wenn eine Tintenpatrone ersetzt werden muss, erscheint im Display eine entsprechende Meldung. Weitere Infor- mationen zu den Verbrauchsmaterialien finden Sie bei dem Brother Vertriebspartner, bei dem Sie das Gerät ge- kauft haben, oder unter http://solutions.brother.com. Tintenpatronen Schwarz Gelb... - Seite 27 Der Inhalt des Handbuches und die technischen Daten des Produktes können ohne vorherige Ankündigung geändert werden. Die Firma Brother behält sich das Recht vor, Änderungen bzgl. der technischen Daten und der hierin enthaltenen Materialien ohne vorherige Ankündigung vorzunehmen. Brother übernimmt keine Haftung bei offensichtlichen Druck- und Satzfehlern.
- Seite 28 SWI-GER...
