Sony SDM-HS75P Handbuch Seite 69

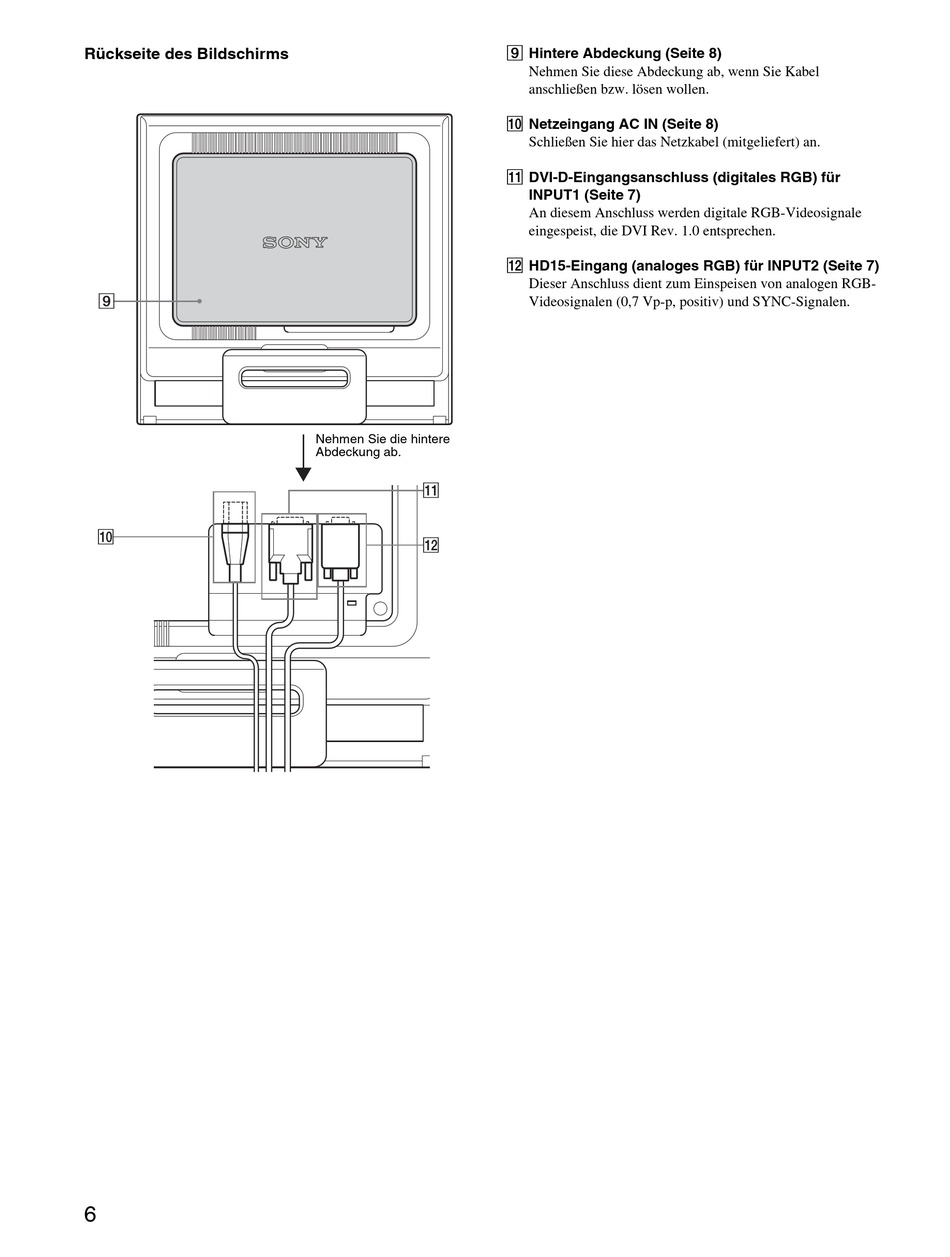

Rückseite des Bildschirms
9
q;
6
Nehmen Sie die hintere
Abdeckung ab.
qa
qs
9 Hintere Abdeckung (Seite 8)
Nehmen Sie diese Abdeckung ab, wenn Sie Kabel
anschließen bzw. lösen wollen.
0 Netzeingang AC IN (Seite 8)
Schließen Sie hier das Netzkabel (mitgeliefert) an.
qa DVI-D-Eingangsanschluss (digitales RGB) für
INPUT1 (Seite 7)
An diesem Anschluss werden digitale RGB-Videosignale
eingespeist, die DVI Rev. 1.0 entsprechen.
qs HD15-Eingang (analoges RGB) für INPUT2 (Seite 7)
Dieser Anschluss dient zum Einspeisen von analogen RGB-
Videosignalen (0,7 Vp-p, positiv) und SYNC-Signalen.
