Montage des Verstärkers (Armaturenbrett)
6. Schritt

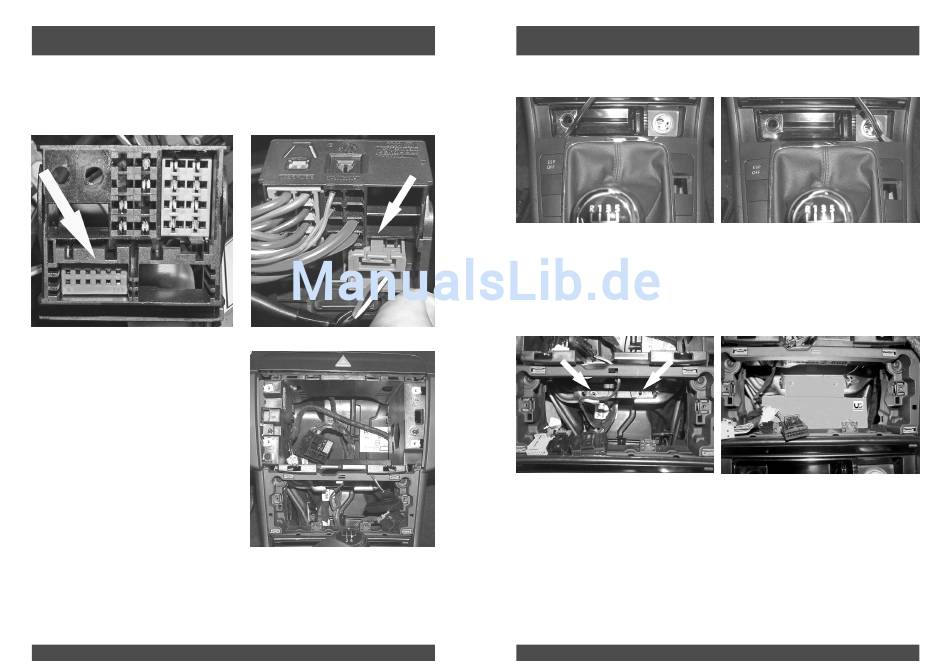

Je nach Ausstattung Ihres Fahrzeugs müssen Sie nun den oder die Zubehörstecker
aus dem Hauptstecker ausklinken. (Abb.5-6)
Dieser muss später wieder in den neuen Zubehörstecker am Verstärkerkabelbaum
eingesteckt werden.
Abb. 5
7. Schritt
Sie haben nun eine völlig offene
Mittelkonsole vor sich. Verlegen Sie den
Quadlockstecker in den unteren Teil der
Mittelkonsole (Fach wo sich die
Lüftungssteuerung befand).
Der ausgeklinkte Stecker bleibt oben im
Fach hinter dem Radio.
8. Schritt
Sie haben im Zubehör Ihres Verstärkers auch eine 3,5mm Klinkenbuchse. Über diese
Buchse können Sie beliebige Zusatzgeräte wie z. B. MP 3 Spieler anschließen. Diese
Buchse können Sie in einem freien Schalterplatz neben dem Schaltknüppel
(Automatikwahlhebel) platzieren. Hierfür können Sie die Mittelverkleidung recht schnell
und einfach demontieren.
Abb. 7
7
Montage des Verstärkers (Armaturenbrett)
Heben Sie zuerst die Abdeckung der Schaltkulisse oder des Automatikwahlhebels hoch.
Beginnen Sie an der Seite des Aschenbechers. Siehe Abb. 8
Die Abdeckung ist nur gerastet. Bach dem Abheben können Sie von der Unterseite die
Kunststoffabdeckung lösen. Bohren Sie ein entsprechendes Loch in eine der
Schalterabdeckungen und befestigen Sie danach die 3,5mm Klinkenkupplung.
9. Schritt
Einbau des Verstärkers. Lösen Sie die 2 Schrauben an der Querleiste im unteren Bereich
des Radiofachs. Hier wird der Verstärker eingehängt und wieder befestigt. Achten Sie
darauf, dass keinerlei Kabel gequetscht werden.
Abb. 6
10.Schritt
Setzen Sie das Radio ein und stecken Sie den Kabelbaum zusammen. Alle Stecker sind
verwechslungssicher ausgeführt, so dass es nicht zu falschen Anschlüssen kommen
kann.
Vergessen Sie die Antennenkabel nicht.
Ziehen Sie alle Kabel möglichst in die untere Kammer hinter die Lüftungssteuerung.
11.Schritt
Bauen Sie den Mitteltunnel in umgekehrter Reihenfolge gemäß der Einbauanleitung
wieder zusammen.
Weiterführende Fotos finden Sie unter: http://www.upgrade-audio.com
Abb. 8
Abb. 10
8
Abb. 9
Abb. 11
