Werkzeuge
Sie benötigen nachfolgend aufgeführte Werkzeuge, die Sie sich bereitlegen sollten.
Für die Montage des Verstärkers im Armaturenbrettbereich: (je nach Paket)
•
Schraubendreher für Torx – Größe TX 20
oder
Schraubendreher oder kleine Ratsche mit Bitaufnahme und Bit TX 20
•
Schraubendreher für Schlitzschrauben – Größe ca. 2mm
Für die Montage der Türlautsprecher:
•
Schraubendreher für Torx – Größe TX 20 (wie oben)
oder
Schraubendreher oder kleine Ratsche mit Bitaufnahme und Bit TX 20
•
Schraubendreher für Torx – Größe TX 30
oder
Schraubendreher oder kleine Ratsche mit Bitaufnahme und Bit TX 30
•
Schraubendreher für Kreuzschrauben – Größe PH 2
oder
Schraubendreher oder kleine Ratsche mit Bitaufnahme und Bit PH 2
•
Schraubendreher für Kreuzschrauben – Größe PH 3
oder
Schraubendreher oder kleine Ratsche mit Bitaufnahme und Bit PH 3
•
Schraubendreher für Schlitzschrauben – Größe ca. 5mm
•
Akkuschrauber oder Bohrmaschine
•
Bohrer 5mm
•
Seitenschneider
•
Spitzzange
5

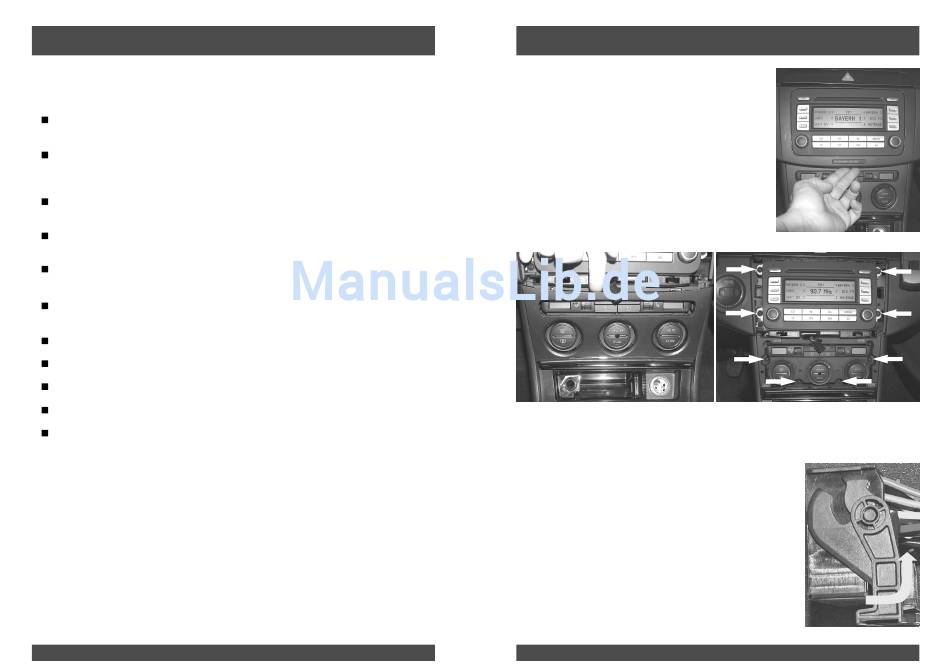

Montage des Verstärkers (Armaturenbrett)
Sollten Sie ein Set ohne Verstärker gekauft haben so
überspringen Sie diesen Abschnitt.
1. Schritt
Lösen Sie die geclipste Lüftungsblende wie in
Abbildung 1 gezeigt
.
2. Schritt
Lösen Sie die geclipste Lüftungsblende (Abb. 2).
3. Schritt
Sie haben nun das Radio und die Lüftungseinheit
vor sich, die jeweils mit 4 Schrauben gehalten
werden
(Abb. 3)
. Lösen Sie alle Schrauben
Abb. 2
4. Schritt
Entfernen Sie nun die Lüftungssteuerung. Stecken sie die Kabel an der Lüftungs-
steuerung ab und entfernen Sie diese. Lösen Sie hierzu zuerst die roten Laschen an
den Steckern durch Herausziehen.
Achtung: Die Laschen können nur gelöst, jedoch nicht
vollständig entfernt werden.
5. Schritt
Ziehen Sie das Radio vorsichtig heraus, bis Sie von oben an
die Rückseite des Radios kommen. Stecken Sie den
Quadlockstecker und die Antennenstecker vom Radio ab und
entfernen Sie diese.
Beachten Sie die Verriegelung des Quadlocksteckers. Es
muss der Verriegelungsbügel erst in der Mitte entriegelt und
dann nach oben geschwenkt werden
(Abb. 4)
Die Antennenstecker (Weiß und Hellbraun) werden von unten
mit einem Schlitzschraubendreher entriegelt.
.
Abb. 1
Abb. 3
.
Abb. 4
6
