Anleitung: MicroGuard – Der kleine Mobilfunkwächter

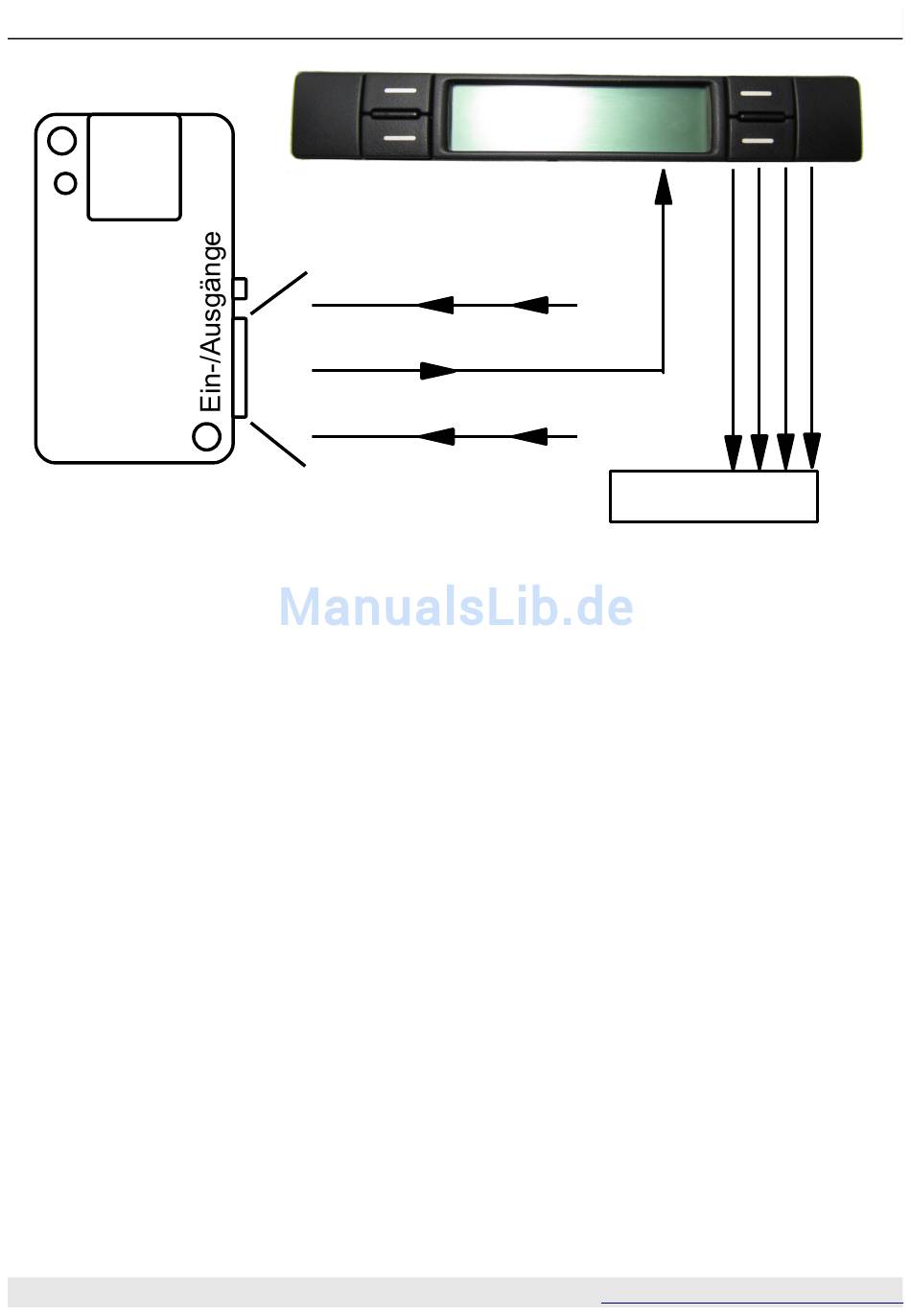

Abbildung 3: Ansteuerung über die Uhr des T5 Multivan
7 Anschluss an die Vorwahluhr im T5 Multivan
Die Standheizung im T5 wird in aller Regel mit einem W-Bus Signal
angesteuert. Um zwei unabhängige Ansteuerungen zu umgehen, erfolgt
der Anschluss unseres Moduls an die Heiztaste der Vorwahluhr. Damit
vermeiden wir einen Eingriff in das Bussystem und vereinfachen die
Anbindung und die Bedienung. Eine schematische Darstellung des
Anschlusses ist in Abb. 3 dargestellt. Die braune Leitung vom Modul wird
an die Platine der Uhr angeschlossen und entsprechend angesteuert.
Abb. zeigt die Platine der Uhr, die üblicherweise im T5 Bj. 2012 (und
danach) eingebaut ist, VW Nr. 7E5919037GY20. Das rote Rechteck
markiert den Bereich, in dem die Steuerleitung angeschlossen wird.
Abbildungen 6 und 7 zeigen weitere Varianten der Platine, die in VW T5
unterschiedlichsten Modellreihen vorkommen können.
Seite 8/14
Masse
schwarz
braun
rot
+12V
Standheizung
