Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter
6 Prinzipieller Anschluss an Standheizungen
Schließen Sie das Modul immer über eine 5A Sicherung
an die Bordspannung an. Ein Anschluss ohne Sicherung
kann im Störfall Schäden am Fahrzeug und der
Fahrzeugelektronik verursachen.
Abb. 2 zeigt die prinzipiellen Anschlussmöglichkeiten, die das Modul bietet.
Die Anwendung als Fernbedienung für Standheizung nutzt nur einige
Möglichkeiten des Moduls.

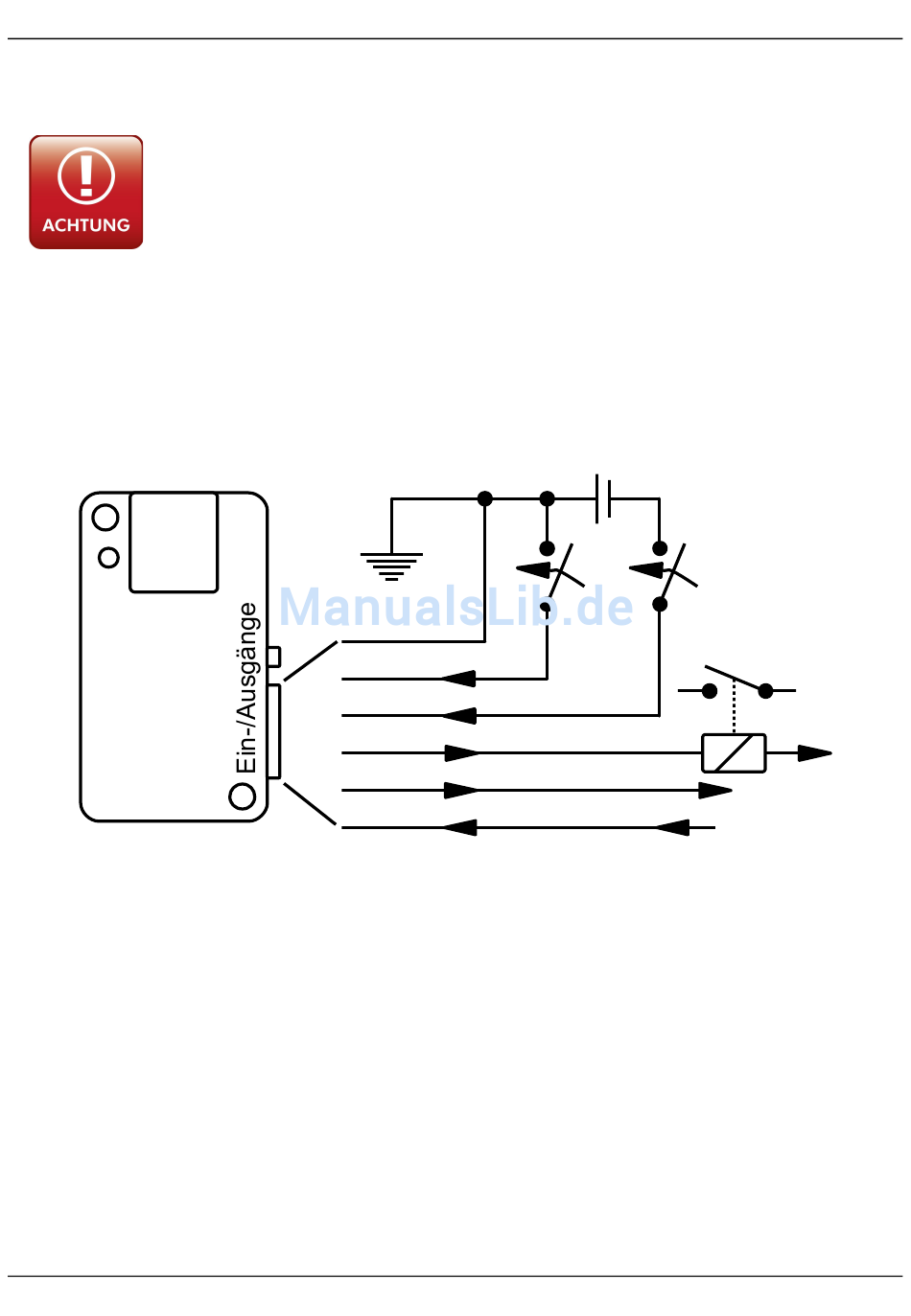

Abbildung 2: Prinzipielle Beschaltung des MicroGuard-USB Moduls
Die Versorgungsspannung wird über die rote Leitung (+12V) und die
schwarz Leitung (Masse) angeschlossen. Das benötigte Signal zum
Schalten der Heizung wird an der orangenen Leitung (+12V) oder an der
braunen Leitung (Masse) abgegriffen. Abb. 3 zeigt generell die verfügbaren
Nutzsignale für die Ansteuerung von Standheizungen. Je nach dem,
welches Signal benötigt wird (Masse oder +12V), kann die jeweils andere
Leitung aus dem Stecker entfernt werden. Die Dauer der Signale (Heizzeit)
kann entsprechend der Tabelle 1 durch die Parameter BRPULS
(geschaltete Masse) bzw. ORPULS (geschaltete +12V) eingestellt werden.
Seite 6
Masse
schwarz
gelb
grün
braun
orange
rot
Überwachung | Benachrichtigung | Steuerung per Handy
Alarm
geschaltete Masse geschaltete Masse
geschaltete +12V
Alarm
+12V
+12V
