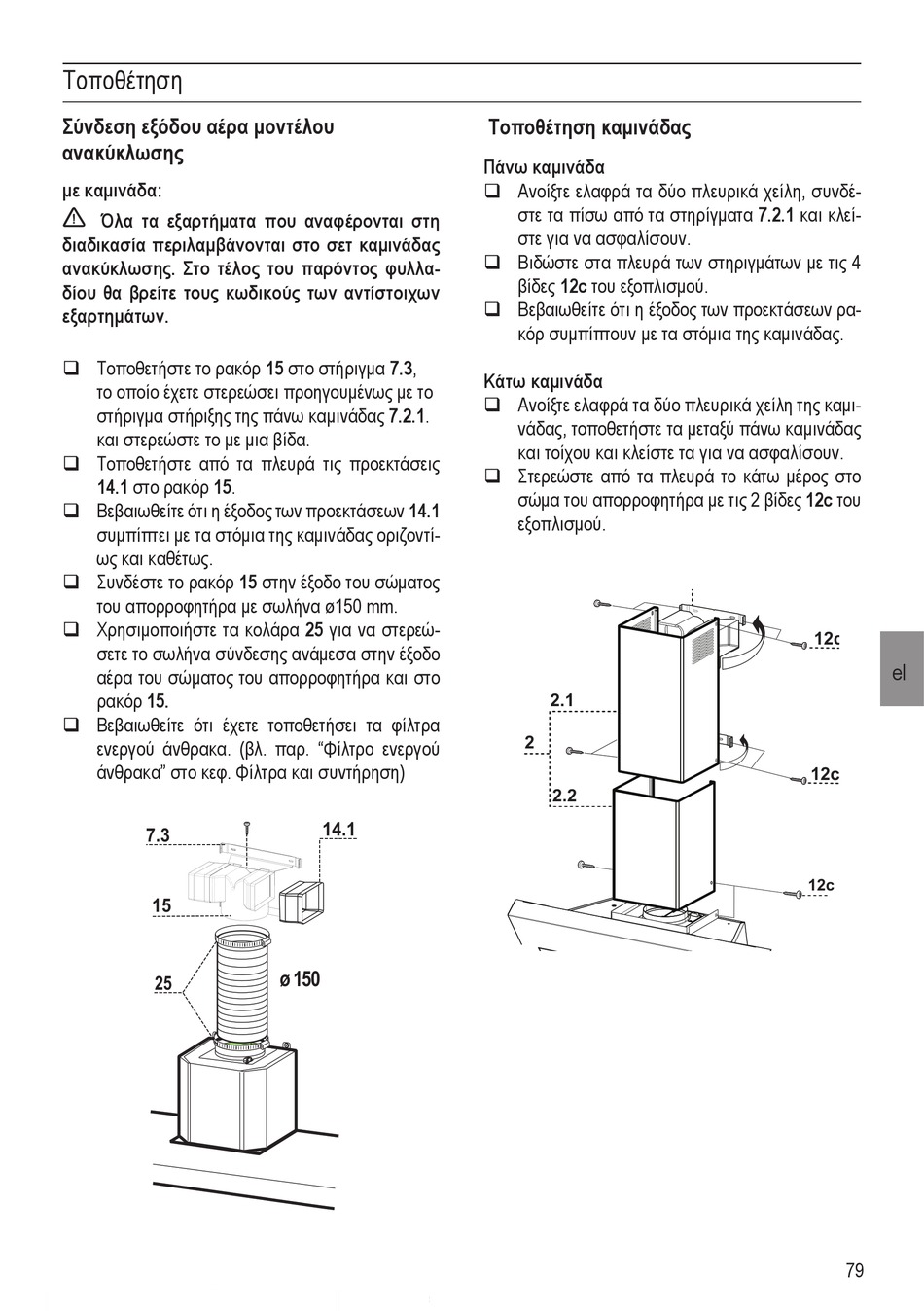

Τοποθέτηση
Σύνδεση εξόδου αέρα μοντέλου
ανακύκλωσης
με καμινάδα:
Όλα τα εξαρτήματα που αναφέρονται στη
διαδικασία περιλαμβάνονται στο σετ καμινάδας
ανακύκλωσης. Στο τέλος του παρόντος φυλλα-
δίου θα βρείτε τους κωδικούς των αντίστοιχων
εξαρτημάτων.
q Τοποθετήστε το ρακόρ 15 στο στήριγμα 7.3,
το οποίο έχετε στερεώσει προηγουμένως με το
στήριγμα στήριξης της πάνω καμινάδας 7.2.1.
και στερεώστε το με μια βίδα.
q Τοποθετήστε από τα πλευρά τις προεκτάσεις
14.1 στο ρακόρ 15.
q Βεβαιωθείτε ότι η έξοδος των προεκτάσεων 14.1
συμπίπτει με τα στόμια της καμινάδας οριζοντί-
ως και καθέτως.
q Συνδέστε το ρακόρ 15 στην έξοδο του σώματος
του απορροφητήρα με σωλήνα ø150 mm.
q Χρησιμοποιήστε τα κολάρα 25 για να στερεώ-
σετε το σωλήνα σύνδεσης ανάμεσα στην έξοδο
αέρα του σώματος του απορροφητήρα και στο
ρακόρ 15.
q Βεβαιωθείτε ότι έχετε τοποθετήσει τα φίλτρα
ενεργού άνθρακα. (βλ. παρ. "Φίλτρο ενεργού
άνθρακα" στο κεφ. Φίλτρα και συντήρηση)
���
��
��
����
�����
Τοποθέτηση καμινάδας
Πάνω καμινάδα
q Ανοίξτε ελαφρά τα δύο πλευρικά χείλη, συνδέ-
στε τα πίσω από τα στηρίγματα 7.2.1 και κλεί-
στε για να ασφαλίσουν.
q Βιδώστε στα πλευρά των στηριγμάτων με τις 4
βίδες 12c του εξοπλισμού.
q Βεβαιωθείτε ότι η έξοδος των προεκτάσεων ρα-
κόρ συμπίπτουν με τα στόμια της καμινάδας.
Κάτω καμινάδα
��
q Ανοίξτε ελαφρά τα δύο πλευρικά χείλη της καμι-
νάδας, τοποθετήστε τα μεταξύ πάνω καμινάδας
και τοίχου και κλείστε τα για να ασφαλίσουν.
q Στερεώστε από τα πλευρά το κάτω μέρος στο
σώμα του απορροφητήρα με τις 2 βίδες 12c του
εξοπλισμού.
���
�
���
���
�����
���
