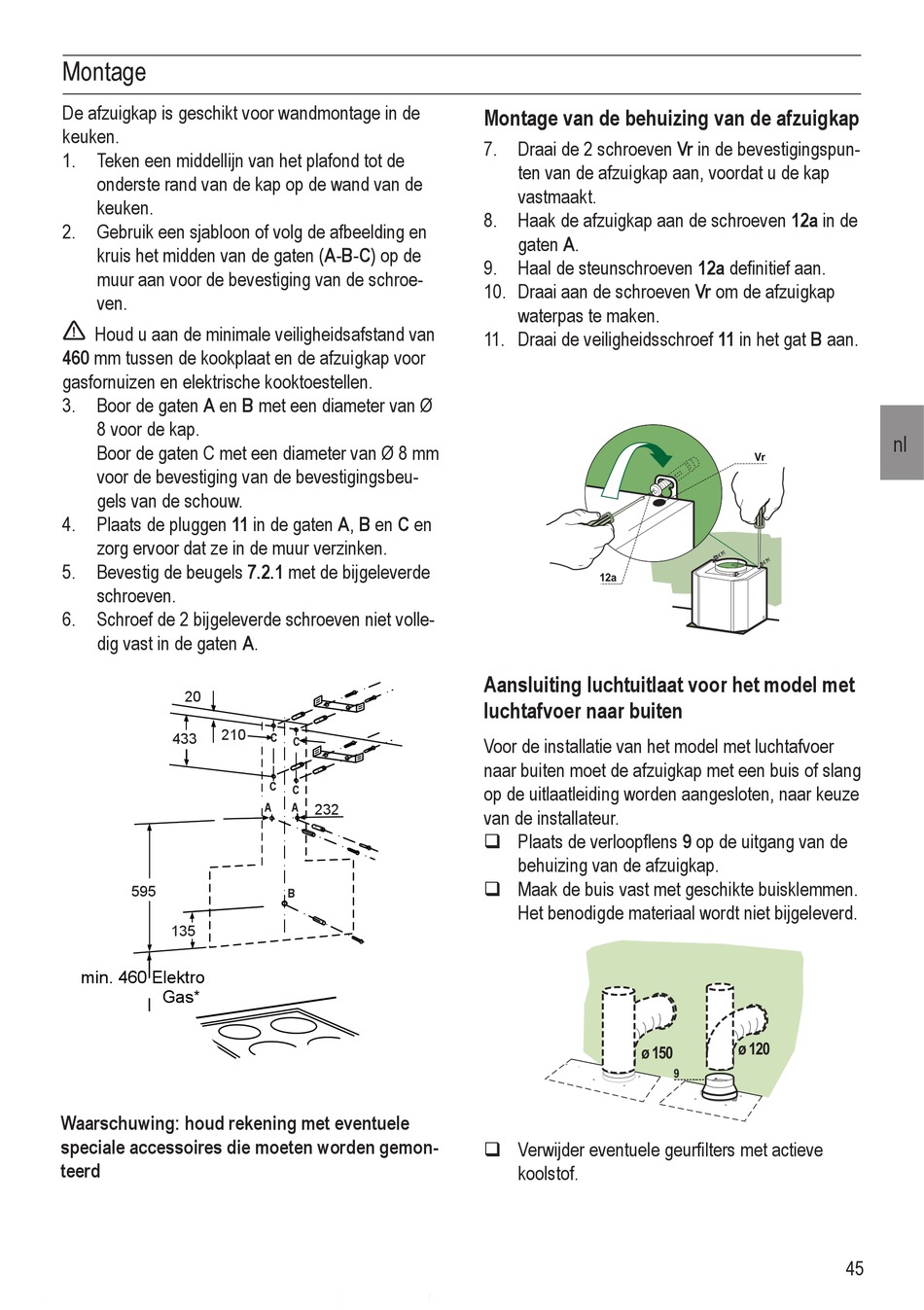

Montage
De afzuigkap is geschikt voor wandmontage in de
keuken.
1. Teken een middellijn van het plafond tot de
onderste rand van de kap op de wand van de
keuken.
2. Gebruik een sjabloon of volg de afbeelding en
kruis het midden van de gaten (A-B-C) op de
muur aan voor de bevestiging van de schroe-
ven.
Houd u aan de minimale veiligheidsafstand van
460 mm tussen de kookplaat en de afzuigkap voor
gasfornuizen en elektrische kooktoestellen.
3. Boor de gaten A en B met een diameter van Ø
8 voor de kap.
Boor de gaten C met een diameter van Ø 8 mm
voor de bevestiging van de bevestigingsbeu-
gels van de schouw.
4. Plaats de pluggen 11 in de gaten A, B en C en
zorg ervoor dat ze in de muur verzinken.
5. Bevestig de beugels 7.2.1 met de bijgeleverde
schroeven.
6. Schroef de 2 bijgeleverde schroeven niet volle-
dig vast in de gaten A.
20
210
433
595
135
min. 460 Elektro
Gas*
Waarschuwing: houd rekening met eventuele
speciale accessoires die moeten worden gemon-
teerd
C
C
C
C
A A
232
B
Montage van de behuizing van de afzuigkap
7. Draai de 2 schroeven Vr in de bevestigingspun-
ten van de afzuigkap aan, voordat u de kap
vastmaakt.
8. Haak de afzuigkap aan de schroeven 12a in de
gaten A.
9. Haal de steunschroeven 12a definitief aan.
10. Draai aan de schroeven Vr om de afzuigkap
waterpas te maken.
11. Draai de veiligheidsschroef 11 in het gat B aan.
���
Aansluiting luchtuitlaat voor het model met
luchtafvoer naar buiten
Voor de installatie van het model met luchtafvoer
naar buiten moet de afzuigkap met een buis of slang
op de uitlaatleiding worden aangesloten, naar keuze
van de installateur.
q Plaats de verloopflens 9 op de uitgang van de
behuizing van de afzuigkap.
q Maak de buis vast met geschikte buisklemmen.
Het benodigde materiaal wordt niet bijgeleverd.
�����
q Verwijder eventuele geurfilters met actieve
koolstof.
��
�����
�
45
nl
