Antes del montaje
Condiciones necesarias para lograr la
óptima potencia y rendimiento de la
campana extractora:
Tubo de evacuación corto y liso.
Menor número de codos posible.
Usar en lo posible tubos de gran diáme-
tro, así como codos de gran tamaño.
Los tubos de evacuación largos y
con desigualdades, y la utilización de
muchos tubos y codos de diámetro
pequeño perjudica el rendimiento
óptimo del aparato y provoca un
aumento de ruidos desagradables
durante su funcionamiento.
Las reclamaciones atribuibles o
relacionadas con la planificación y
ejecución de la instalación de las
tuberías de la campana extractora,
no están cubiertas por el servicio de
garantía del fabricante.
Tubos redondos:
Se aconseja emplear tubos con un
diámetro interior 150 mm; el diámetro
mínimo admisible es de 120 mm.
Los canales planos deberán poseer
una sección interior equivalente a la de
los tubos redondos.
No deben presentar ángulos
demasiado agudos.
Diámetro 120 mm, approx. 113 cm
Diámetro 150 mm, approx. 177 cm
En caso de usar tubos con diferentes
diámetros:
Colocar una tira estanqueizante.
Al trabajar con sistema de evacuación
del aire al exterior: Procurar una
suficiente alimentación de aire.
Funcionamiento con evacuación del
aire hacia el interior (recirculación
del aire)
Filtro de carbón activo en caso de no
existir la posibilidad de trabajar con
evacuación del aire hacia el exterior.
El kit de montaje
completo, así como los
filtros de repuesto, se
pueden adquirir en el
comercio especializado.
Las referencias correspon-
dientes figuran al final de
estas instrucciones de uso.
96

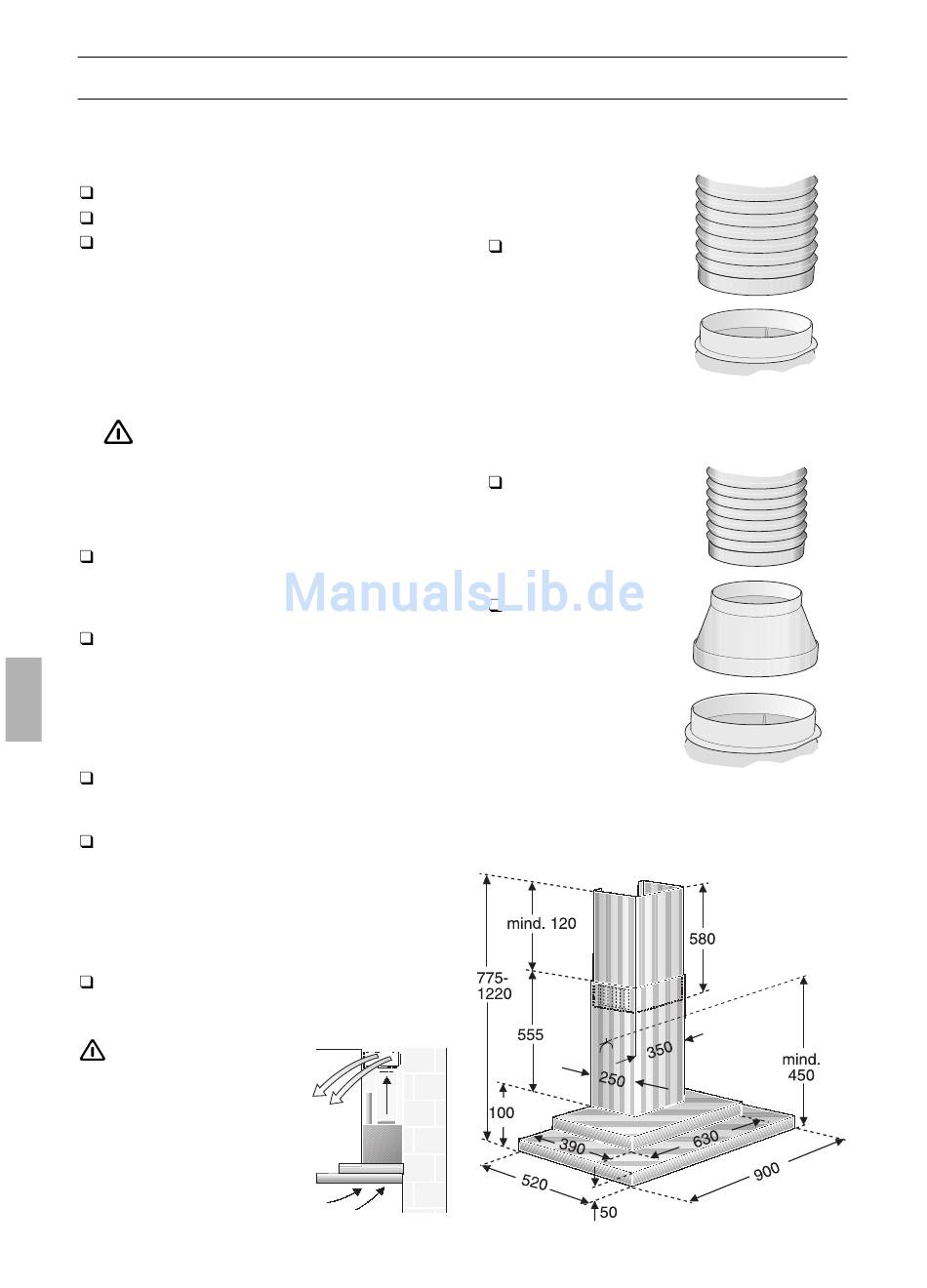

Conexión de los tubos de
evacuación
Tubo con
diámetro de
150 mm:
Fijar directa-
mente el tubo
de evacuación el
aire en el racor
de empalme.
En caso de tubos de evacuación
con 120 mm de
diámetro:
Fijar directamente
el tubo reductor
en el racor de
empalme de la
evacuación del aire
de la campana.
Fijar el tubo de
evacuación del
aire al tubo
reductor.
