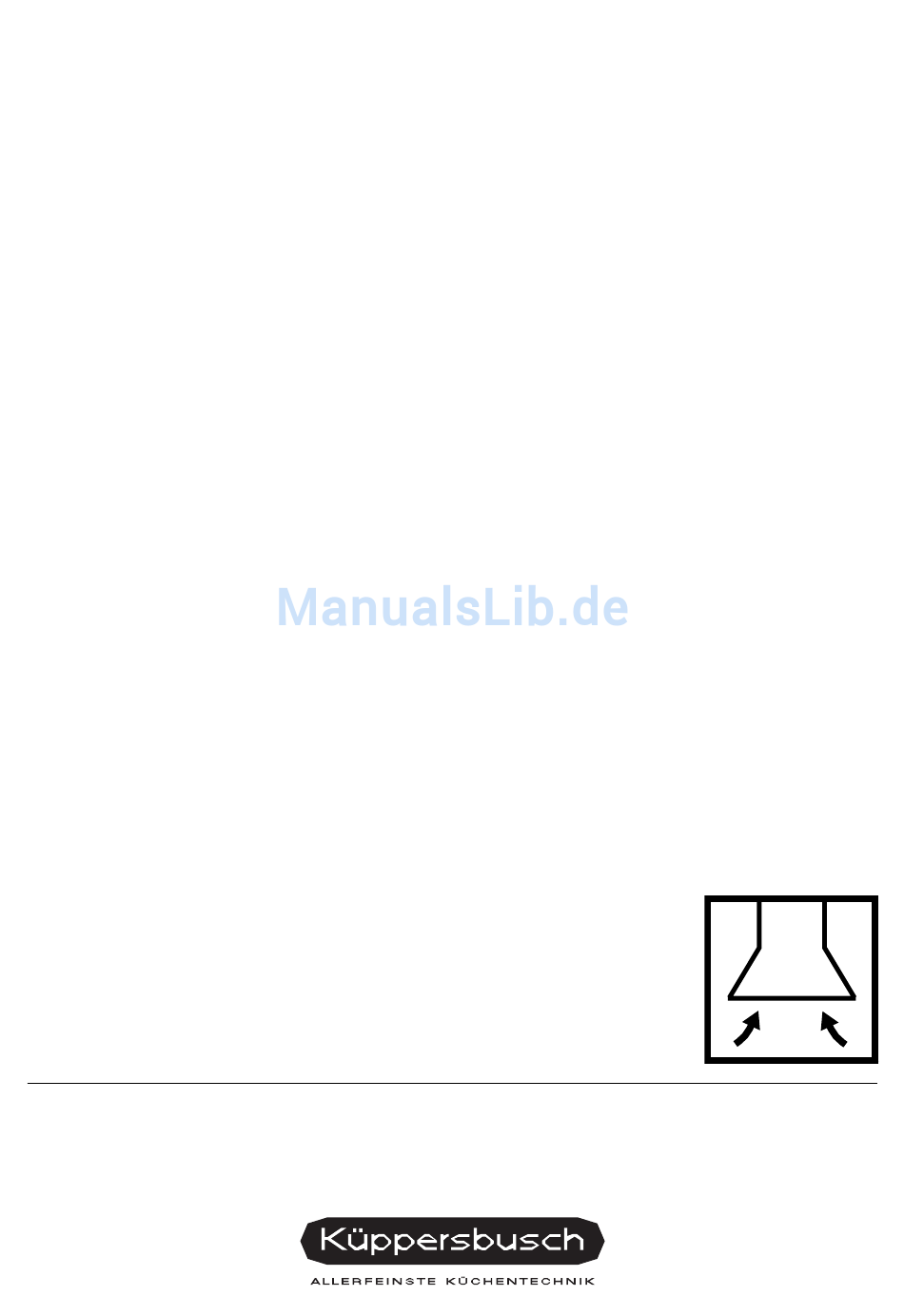

BEDIENUNGS- UND
MONTAGEANWEISUNG
Operating and
en
installation instructions
fr Notice de montage
et d'utilisation
Gebruiks- en
nl
montageaanwijzing
Instruzioni per l'uso
it
e l'installazione
Instrucciones de uso
es
y montaje
pt Instruções de Serviço
e de Montagem
LB 6500
LB 8500
