Küppersbusch KD 12450.0 Serviceanleitung

Küppersbusch KD 12450.0 Serviceanleitung

Kamin-dunstabzugshauben

Werbung

cy…†D\†‹Œyz’‹€yz}†
c\ IJLMHFH
c\ QLMHFH
D

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Küppersbusch KD 12450.0

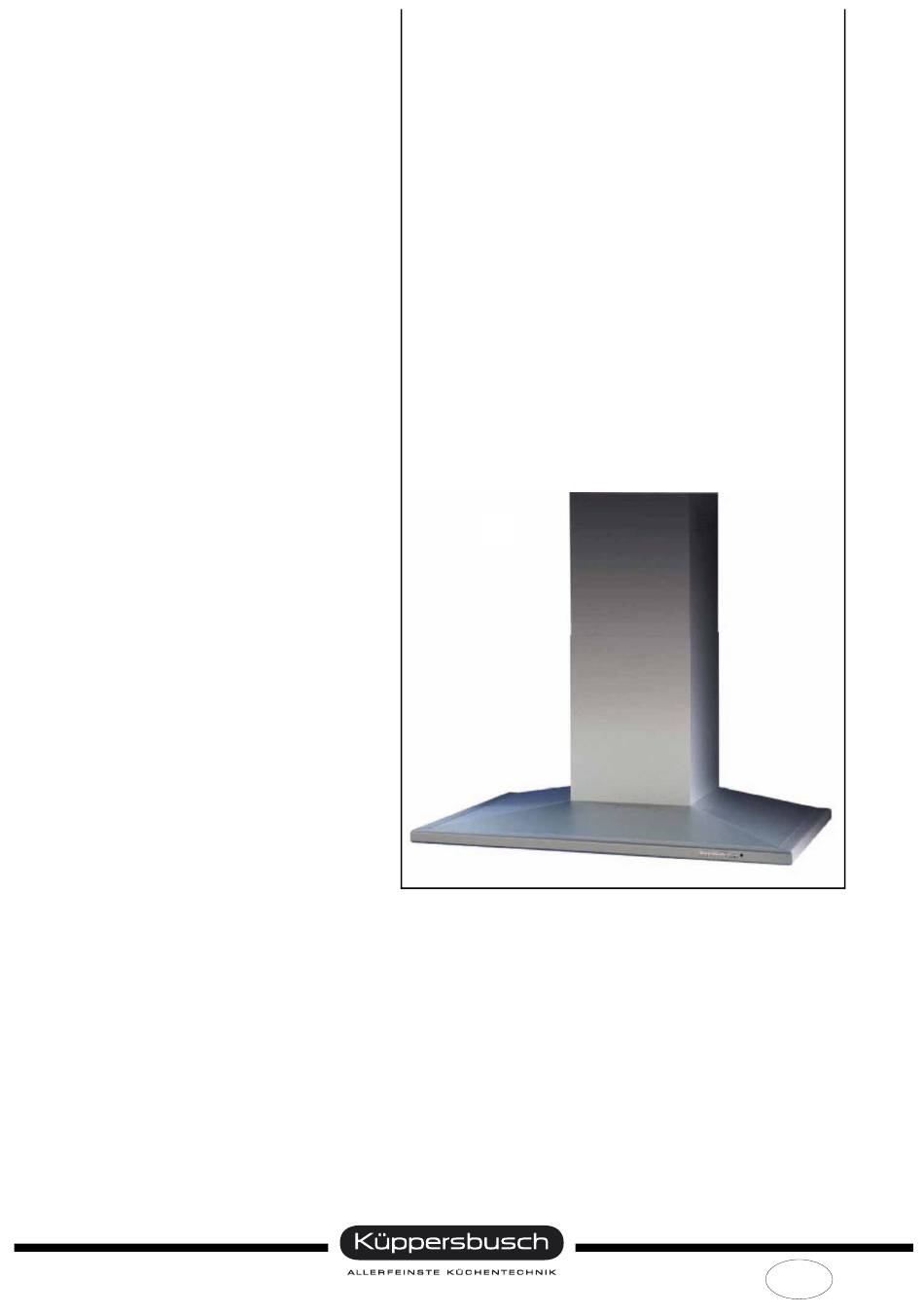

  • Seite 1 cy…†D\†‹Œyz’‹€yz}† c\ IJLMHFH c\ QLMHFH...
  • Seite 2 Service Manual: H5-60-85-01 Bearbeitet von: U. Laarmann KÜPPERSBUSCH HAUSGERÄTE AG E-mail: uwe.laarmann@kueppersbusch.de Telefon: (0209) 401-732 Kundendienst Fax: (0209) 401-743 Postfach 100 132 Datum: 12.09.2003 45801 Gelsenkirchen...
  • Seite 3: Inhaltsverzeichnis

    H5-60-85-01 Inhalt Sicherheit ........................4 Allgemeine Hinweise ...................... 5 Funktionsbeschreibung ....................6 Bedienteil....................... 6 Abschaltautomatik für die Laufzeit der Intensivstufe ..........6 Abschaltautomatik für Gebläsenachlauf..............7 Umluft - Abluft - Programmierung................8 Fettfilter ........................... 9 Reset der Fettfilteranzeige ..................9 Ausbau der Fettfilter ....................
  • Seite 4: Sicherheit

    H5-60-85-01 Sicherheit Gefahr! Reparaturen dürfen nur durch eine Elektrofachkraft durchgeführt werden! Durch unsachgemäße Reparaturen können Gefahren und Schäden für den Benut- zer entstehen! Zur Vermeidung elektrischer Schläge beachten Sie unbedingt folgende Hinweise: • Gehäuse und Rahmen können im Fehlerfall spannungsführend sein! •...
  • Seite 5: Allgemeine Hinweise

    H5-60-85-01 Allgemeine Hinweise Es ist gefährlich, die Spezifikationen zu ändern oder zu versuchen, dieses Produkt zu ändern. Zu Ihrer eigenen Sicherheit sollten Ersatzteile von einem zugelassenen und qualifizierten Fachmann eingebaut werden. Der Hersteller übernimmt keinerlei Haftung für Schäden, die aufgrund von unsachgemäßem Einbau oder Nichtbeachtung der geltenden Bestimmungen für diese Art von Anwendungen entstanden sind.
  • Seite 6: Funktionsbeschreibung

    H5-60-85-01 Funktionsbeschreibung Beide Dunsthauben verfügen über folgende Ausstattungsmerkmale: • Programmierbarer Umluft- oder Abluftbetrieb • Abschaltautomatik für die Laufzeit der Intensivstufe • Abschaltautomatik für Gebläsenachlauf • Fettfilter-Sättigungsanzeige • Aktivkohlefilter-Sättigungsanzeige • Fernbedienung (Sonderzubehör) Bedienteil Leistungsstufen mit Intensivstufe Es können insgesamt 4 Leistungsstufen gewählt werden. Mit den Leds 1, 2, 3 und Max wird die gewünschte Leistung eingestellt.
  • Seite 7: Abschaltautomatik Für Gebläsenachlauf

    H5-60-85-01 Durch nochmaliges Betätigen der Led 5 (Max) wird die Intensivstufe ausgeschaltet. Achtung! Diese Funktion ist nicht möglich, wenn die „Abschaltautomatik für den Gebläsenachlauf“ aktiviert ist. Abschaltautomatik für Gebläsenachlauf Diese Funktion ermöglicht nach Beendigung des eigentlichen Kochvorganges das zeitlich begrenzte Absaugen (Nachlaufzeit) der letzten Kochschwaden, um danach automatisch Gebläse und Beleuchtung auszuschalten.
  • Seite 8: Umluft - Abluft - Programmierung

    H5-60-85-01 Umluft - Abluft - Programmierung Ab Werk ist die Dunsthaube für den Abluftbetrieb programmiert. Um die Dunsthaube für den Umluft- betrieb einzustellen, bitte folgende Schritte ausführen: Umluftbetrieb Motor und Beleuchtung müssen abgeschaltet sein. Die Schaltertaste 4 (+) ca. 20 Sekunden gedrückt halten.
  • Seite 9: Fettfilter

    H5-60-85-01 Fettfilter Nach 200 Stunden Betriebszeit der Dunsthaube wird durch Blinken der LED 1 angezeigt, das die Fett- filter gesättigt sind. Reset der Fettfilteranzeige Motor und Beleuchtung müssen abgeschaltet sein. Die Schaltertaste 4 (+) ca. 3 - 4 Sekunden gedrückt halten.
  • Seite 10: Kohlefilter

    U-förmiger Halterahmen Et.-Nr. 565518 Kohlefilter ZUB 870 Et.-Nr.-564511 Zusätzliche Verstärkung für Hauben vor Oktober 2002 KD 9450.0 Verstärkung in Edelstahl Et.-Nr. 565516 KD 12450.0 Verstärkung in Edelstahl Et.-Nr. 565517 Befestigung im Detail KD 12450 U-förmiger Halterahmen Edelstahl- Befestigung im Detail verstärkung...
  • Seite 11 H5-60-85-01 Kohlefilterstütze U-förmiger Halterahmen Edelstahl- verstärkung Um die Edelstahlverstärkung U-förmiger einzubauen, alle 4 Schrauben (A) lösen und neue Verstärkung Halterahmen einsetzen. Nur zum internen Gebrauch...
  • Seite 12: Zugang Von Bauteilen

    H5-60-85-01 Zugang von Bauteilen Austauschen der Aluminium-Frontblende Entfernen Sie die beiden Schrauben auf jeder Seite des Abb. 1 oberen Kamins der Abzugshaube ( Abb. 1). Entfernen Sie den oberen und unteren Teil (Abb. 2). Abb. 2 Schalten Sie das Gerät aus und unterbrechen Sie die Stromzufuhr, falls Gerät...
  • Seite 13: Ausbauen Der Aluminium Vorderleiste

    H5-60-85-01 Ausbauen der Aluminium Vorderleiste Abb.4 Abb.5 Lösen Sie die 3 Schrauben auf der linken und rechten Seite der Dunstabzugshaube (Abb. 5). Details Abb. 6 Abb.6 Lösen Sie die 4 Schrauben der inneren Frontkante der Haube (Abb. 6). Nur zum internen Gebrauch...
  • Seite 14: Entfernen Des Schalterblocks

    H5-60-85-01 Entfernen des Schalterblocks Lösen Sie die 2 Schrauben der inneren hinteren Abdeckung (Abb. 7). Abb. 7 Entfernen Sie die innere hintere Abdeckung (Abb. 8). Abb. 8 Lösen Sie die 2 Schrauben der inneren hinteren Abdeckung (Abb. 9 und 10). Abb.
  • Seite 15: Austausch Der Rechten Aluminiumblende

    H5-60-85-01 Entfernen Sie die Aluminium Frontleiste (Abb. 12). Abb. 12 Austausch der rechten Aluminiumblende Um die rechte Leiste zu ersetzen, die 4 Schrauben lösen (Abb. 13). Abb. 13 Austausch der linken Aluminiumblende Um die linke Leiste zu ersetzen, die 4 Schrauben lösen (Abb. 14). Abb.
  • Seite 16: Austauschen Der Aluminium Frontblende

    H5-60-85-01 Austauschen der Aluminium Frontblende Die 4 in Abb. 13 und 14 unter dargestellten Schrauben lösen, die Schalterblockhalterung Abb. 15 entfernen und in die Frontblende einsetzen wie angegeben in Abb. 16. Abb. 16 Abb. 15 Sicherstellen, dass die flachen Mehrdrähte korrekt wieder eingesetzt wurden. Vorsichtig die Aluminium Frontleiste verschieben, um eine Beschädigung der flachen Mehrdrähte zu verhindern.
  • Seite 17: Austauschen Des Bedienteils

    H5-60-85-01 Austauschen des Bedienteils Den Schalterblock wie auf Seite 14 angezeigt entfernen. Das Bedienteil wie abgebildet in die Hand nehmen (Abb. 18). Abb. 18 Die 2 Schrauben auf jeder Seite der Steuerbox entfernen (Abb. 19) und anschließend die Halterung von der Steuerbox abziehen.
  • Seite 18: Austauschen Der Halogenbeleuchtung

    H5-60-85-01 Die Steuerplatine der Steuerbox entfernen (Abb. 22). Abb. 22 Die Verbindung von der Steuerplatine lösen (Abb. 23). Die Steuerplatine des Bedienteils austauschen. Wiedereinsetzen in umgekehrter Reihenfolge. Die Steuerbox wieder in die Öffnung der Aluminium Frontleiste einsetzen. Den Schalterblock wie auf Seite 14 angegeben einsetzen. Dunstabzugshaube wieder Stromnetz...
  • Seite 19: Austausch Der Steuerplatine

    H5-60-85-01 Austausch der Steuerplatine Die Dunstabzugshaube, wie auf Seite 12 angegeben, von der Stromzufuhr trennen. Die Lampenabdeckung wie auf Seite 18 erklärt, entfernen. Anschließend die Metallfiter, wie auf Seite 9 gezeigt, abnehmen. Die beiden Schrauben (1 und 2) auf jeder Seite der Halterung der Halogenbeleuchtung lösen (Abb.
  • Seite 20: Austauschen Der Flachbandkabel Der Bedienblende

    H5-60-85-01 Die Gehäuseabdeckung der Steuerplatine entfernen (Abb. 30). Abb. 30 Die Steuerplatine austauschen (Abb. 31). Abb. 31 Die Verbindung L zwischen der Steuerplatine und den braun blau Flachbandkabeln trennen (Abb. 32). pink Die Adern wie in Abb. 32 dargestellt trennen. Die Steuerplatine in umgekehrter Reihenfolge wieder einbauen.
  • Seite 21: Austauschen Des Prozessors

    H5-60-85-01 6.11 Austauschen des Prozessors Bauen Sie die Steuerplatine aus, wie auf Seite 19 bis 20 erklärt. Die Verbindung L zwischen der Steuerplatine und den Flachbandkabeln trennen. Abb. 34 Positionierhilfe Abb. 33 Prozessor Den Prozessor anhand der in Abb. 35 und 36 beschriebenen Schritte entfernen. Abb.
  • Seite 22: Technische Daten

    H5-60-85-01 Technische Daten Spannung/Frequenz 230V / 50Hz Luftleistung (freiblasend) MIN-Stufe 440 m³/h MED-Stufe 540 m³/h MAX-Stufe 780 m³/h INTENSIV 950 m³/h Anschlusswert 470 W Halogenbeleuchtung (Hochvolt-Halogen) 2 x 60 W Abluftanschluss 150 mm Nur zum internen Gebrauch...
  • Seite 23: Schaltplan

    H5-60-85-01 Schaltplan blau schwarz hellblau braun grün-gelb Nur zum internen Gebrauch...
  • Seite 24: Masszeichnung

    H5-60-85-01 Masszeichnung Angabe in Dezibel Freiblasend: Min.-Stufe 42 dB(A) Med.-Stufe 57 dB(A) Max.-Stufe 65 dB(A) Intensiv-Stufe 69 dB(A) Achtung: Für diese Werte gibt es zur Zeit kein genormtes Meßverfahren! Diese Werte sind nur als Anhaltpunkte bei der Gerüäuschpegelmessung zu benutzen. Im Umluftbetrieb werden höhere dB (A) Werte gemessen.
  • Seite 25: Fehler Und Ihre Ursachen

    Fehler und ihre Ursachen Achtung! Maßnahmen dürfen nur von qualifiziertem Elektriker oder Fachmann durchgeführt werden! Problem Wahrscheinliche Ursache Anmerkung Lösung Die Abzugshaube funktioniert nicht. Das Stromkabel ist nicht in eine spannungs- Überprüfen Sie, ob das Kabel fest führende Steckdose eingesteckt. eingesteckt ist.
  • Seite 26 Problem Wahrscheinliche Ursache Anmerkung Lösung Der automatische voreingestellte Stopp Prozessor auswechseln. der Zusatzgeschwindigkeit nach Steuerplatine auswechseln. 5 Minuten funktioniert nicht. Probleme mit automatischen Dieser Abschnitt wurde für einen problem- Zunächst den Ablauf im Benutzerhandbuch Funktionen: losen Ablauf entwickelt: ansehen. Voreingestellter Stopp der Die meisten Probleme entstehen aus Prozessor auswechseln.
  • Seite 27: Montage Des Gerätes

    H5-60-85-01 Montage des Gerätes Eine senkrechte Linie auf der Montagefläche (Wand) für die Dunstabzugshaube ziehen (Abb.1, Die Kanalstütze festschrauben . Für die Unterkante des Gerätes eine Einbauhöhe bestimmen, um die Stützen zu positionieren (Abb.3, Der Haubenkörper wird an den Wandstützen befestigt. Die Abluftleitung an den Gebläse- Ausgang des Gerätes anschließen.
  • Seite 28 H5-60-85-01 Das Kaminoberteil in das Unterteil einfügen und am Stützblech mit den Schrauben 4x8 fest- schrauben. Umluftbetrieb Die Umluftweiche wird zusammen mit der Wandlasche verschraubt, (Abb. 2). • Das Umluftgehäuse (in Gerätefarbe und mit Luftöffnung versehen) mit der Umluftweiche verbinden. •...
