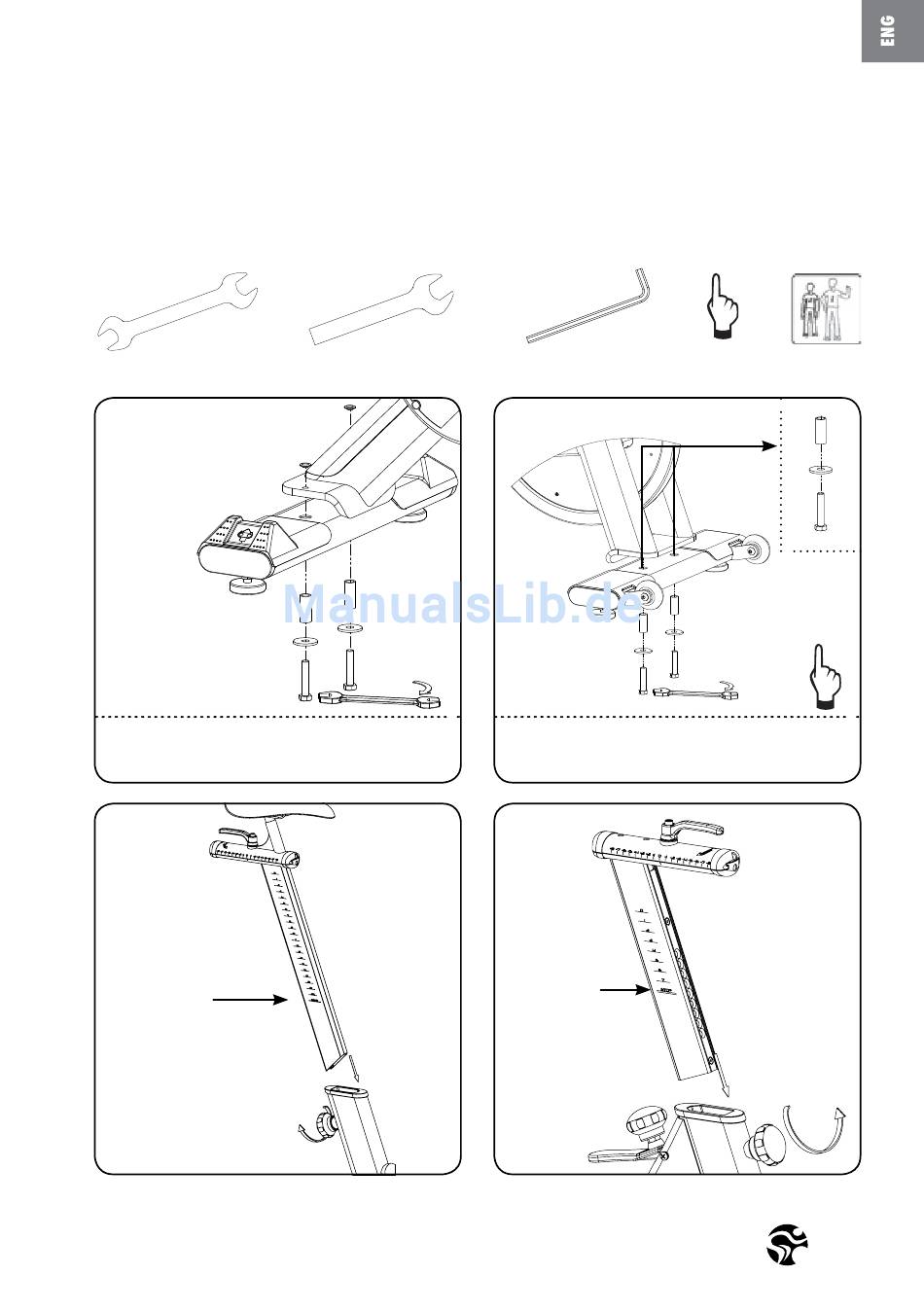

MONTAJE DE LA BICI
INDOOR TOMAHAWK IC3
1X
SW 17/19MM
SW 13/15MM
1.
LA ARANDELA NEGRA DE PLÁSTICO TIENE QUE ESTAR
COLOCADA ENTRE LA ESTRUCTURA DEL CUADRO Y LA
ARANDELA DE ACERO.
3.
MARCA STOP
IMPORTANTE:
POR FAVOR ASEGÚRESE DE APRETAR LAS TUERCAS DE AJUSTE
CON FUERZA PARA EVITAR QUE SE SUELTEN DURANTE EL USO.
1X
15MM
LLAVE PARA PEDAL
'
3MM
6MM
2.
A
LA ARANDELA NEGRA DE PLÁSTICO TIENE QUE ESTAR
COLOCADA ENTRE LA ESTRUCTURA DEL CUADRO Y LA
ARANDELA DE ACERO.
4.
MARCA STOP
APRETADO
A MANO
A (1 : 2)
