Connessioni

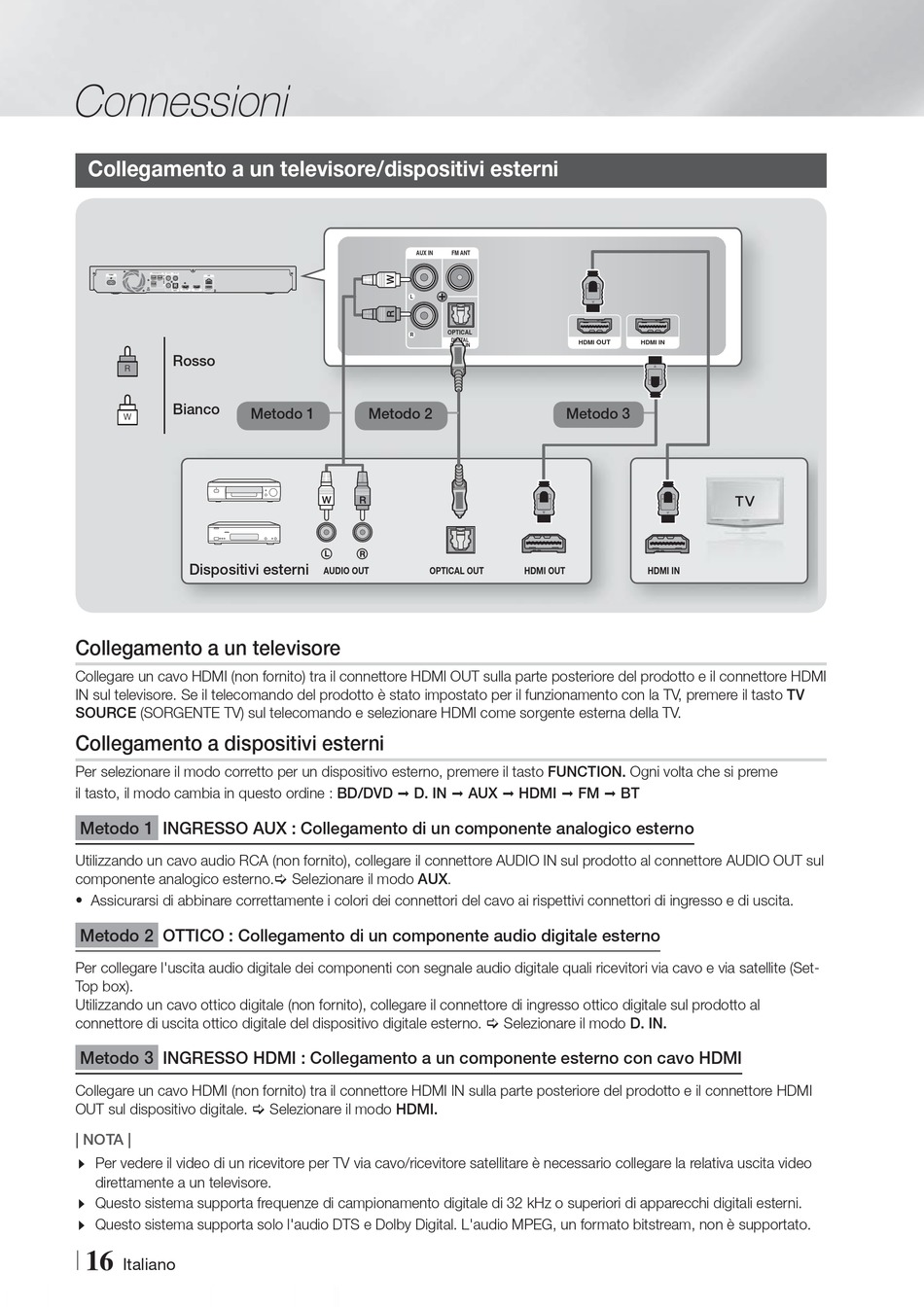

Collegamento a un televisore/dispositivi esterni
SPEAKERS OUT AUX IN FM ANT
POWER
LAN
FRONT R FRONT L
L
SUBWOOFER
OPTICAL
R HDMI OUT HDMI IN 5V 350mA
DIGITAL
AUDIO IN WIRELESS LAN
Rosso
R
Bianco
W
Dispositivi esterni

Collegamento a un televisore

Collegare un cavo HDMI (non fornito) tra il connettore HDMI OUT sulla parte posteriore del prodotto e il connettore HDMI
IN sul televisore. Se il telecomando del prodotto è stato impostato per il funzionamento con la TV, premere il tasto TV
SOURCE (SORGENTE TV) sul telecomando e selezionare HDMI come sorgente esterna della TV.

Collegamento a dispositivi esterni

Per selezionare il modo corretto per un dispositivo esterno, premere il tasto FUNCTION. Ogni volta che si preme
il tasto, il modo cambia in questo ordine : BD/DVD
Metodo 1 INGRESSO AUX : Collegamento di un componente analogico esterno
Utilizzando un cavo audio RCA (non fornito), collegare il connettore AUDIO IN sul prodotto al connettore AUDIO OUT sul
componente analogico esterno. Selezionare il modo AUX.
• Assicurarsi di abbinare correttamente i colori dei connettori del cavo ai rispettivi connettori di ingresso e di uscita.
Metodo 2 OTTICO : Collegamento di un componente audio digitale esterno
Per collegare l'uscita audio digitale dei componenti con segnale audio digitale quali ricevitori via cavo e via satellite (Set-
Top box).
Utilizzando un cavo ottico digitale (non fornito), collegare il connettore di ingresso ottico digitale sul prodotto al
connettore di uscita ottico digitale del dispositivo digitale esterno.  Selezionare il modo D. IN.
Metodo 3 INGRESSO HDMI : Collegamento a un componente esterno con cavo HDMI
Collegare un cavo HDMI (non fornito) tra il connettore HDMI IN sulla parte posteriore del prodotto e il connettore HDMI
OUT sul dispositivo digitale.  Selezionare il modo HDMI.
| NOTA |
\
Per vedere il video di un ricevitore per TV via cavo/ricevitore satellitare è necessario collegare la relativa uscita video
direttamente a un televisore.
\
Questo sistema supporta frequenze di campionamento digitale di 32 kHz o superiori di apparecchi digitali esterni.
\
Questo sistema supporta solo l'audio DTS e Dolby Digital. L'audio MPEG, un formato bitstream, non è supportato.
16
|
Italiano
AUX IN
L
R
Metodo 1 Metodo 2
AUDIO OUT
D. IN
FM ANT
OPTICAL
DIGITAL
HDMI OUT
AUDIO IN
Metodo 3
OPTICAL OUT HDMI OUT
AUX HDMI FM
HDMI IN
HDMI IN
BT
