4. Entfernen Sie die äußere Isolierung der Netzzuleitung auf einer Länge von
maximal etwa 16 mm. Isolieren Sie jede der drei Adern der Netzzuleitung auf
einer Länge von etwa 6 mm ab. Das Kabel des Schutzleiters (gelb-grünes Kabel)
sollte mindestens 6 mm länger sein, damit es im Fehlerfall als letztes Kabel in der
Lüsterklemme verbleibt.
5. Lockern Sie die zwei Schrauben der Zugentlastung in der Anschlussbox,
schrauben sie aber nicht vollständig heraus.
6. Stechen Sie ein kleines Loch in die Gummidichtung der Kabelzuführung.
7. Schieben Sie die abisolierte Netzzuleitung von unten durch die Gummidichtung
und die Zugentlastung in die Anschlussbox.
8. Verbinden Sie die 3 Adern der Netzzuleitung mit der 3-poligen Lüsterklemme
(braun = L/Phase, blaue = N/Neutralleiter, gelb-grün = PE/Schutzleiter/
Erdungssymbol).
9. Prüfen Sie auch die anderen Schraubbefestigungen der Lüsterklemme (für die
Anschlussleitungen zum LED-Treiber) und drehen Sie diese ggf. fest.
10. Setzen Sie die Lüsterklemme wieder auf die dafür vorgesehenen angegossenen
Haltebolzen ein.
11. Verschließen Sie den Deckel der Anschlussbox wieder durch Festschrauben aller
vier Schrauben.
12. Verstauen Sie die Anschlussbox wieder in der Standsäule der Leuchte. Achten Sie
darauf die Kabel nicht zu knicken oder anderweitig zu beschädigen.
13. Befestigen Sie die Leuchte nun am Standfuß mit drei Schrauben und ggf. Dübeln
an einer geeigneten Stelle auf dem Boden. Je nach Untergrund sind geeignete
Schrauben und Dübel erforderlich.
Achten Sie darauf, dass beim Bohren von Montagelöchern bzw. beim
Festschrauben keine vorhandenen Kabel oder Leitungen (auch
Wasserleitungen) beschädigt werden.
Achten Sie auf eine senkrechte Ausrichtung der Standleuchte. Überprüfen
Sie ggf. die Ausrichtung in der Senkrechten mittels einer Wasserwage.
Es ist zu empfehlen einen Schalter zum Ein-/Ausschalten der Standleuchte
zu installieren.
Wartung und Reinigung
• Richten Sie niemals den Strahl eines Gartenschlauchs oder gar eines
Hochdruckreinigers auf die LED-Außenstandleuchte!
• Das Produkt ist für Sie wartungsfrei. Überlassen Sie eine Wartung oder Reparatur
einem Fachmann. Die verwendeten LED-Leuchtmittel sind fest eingebaut und
können nicht ausgetauscht werden.
• Vor einer Reinigung schalten Sie die Netzspannung der Standleuchte ab; lassen Sie
die Leuchte ausreichend abkühlen.
• Für eine Reinigung können Sie ein sauberes, weiches, trockenes Tuch verwenden.
Staub lässt sich sehr leicht mit einem sauberen, weichen Pinsel und einem
Staubsauger entfernen.
• Verwenden Sie keine aggressiven, chemischen oder scheuernden Reinigungsmittel,
da es hierbei zu Verfärbungen oder gar zu Materialveränderungen der Oberfläche
kommen kann.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den
geltenden gesetzlichen Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren
Beitrag zum Umweltschutz.

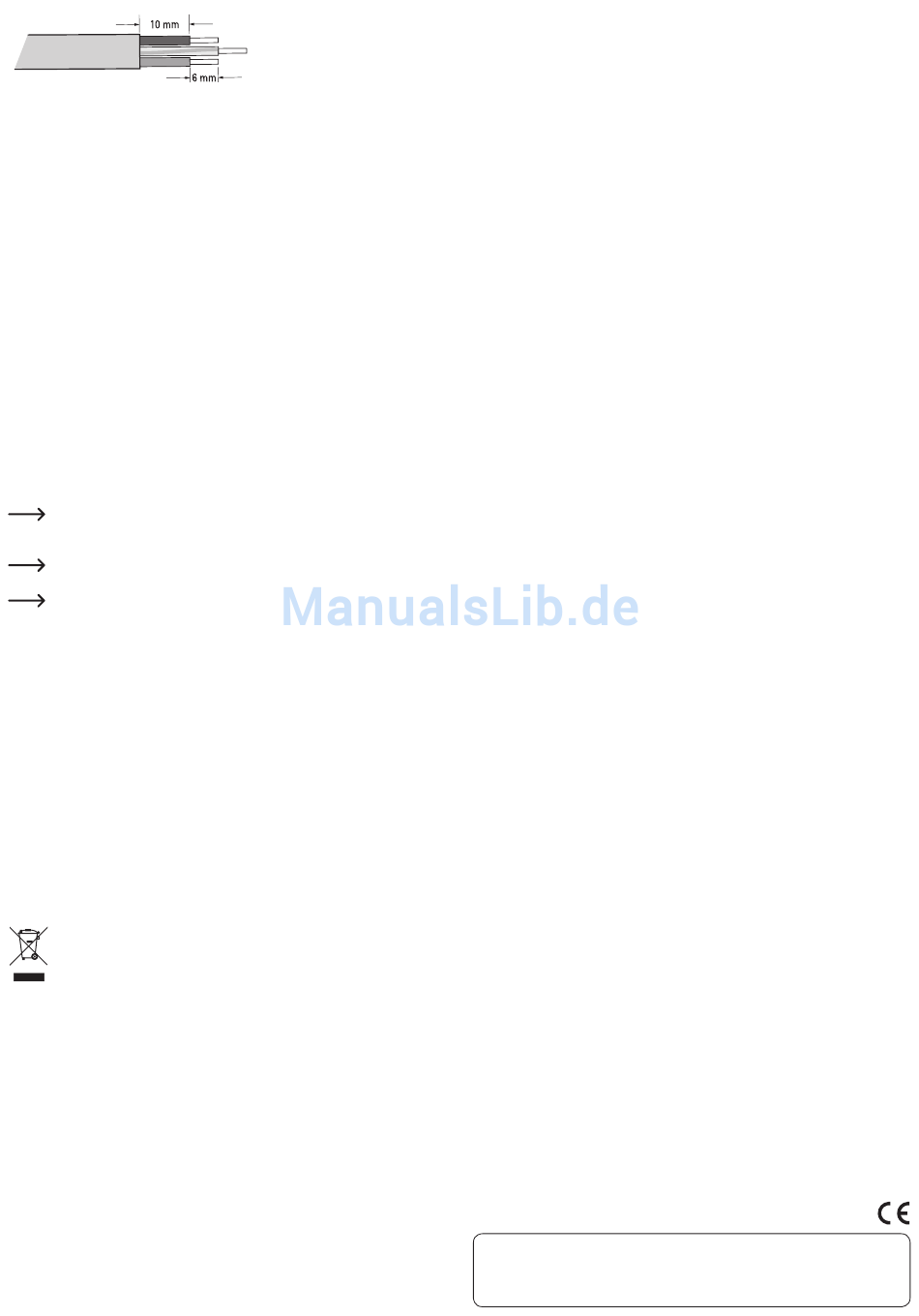

Entfernen der Isolierung am Kabel
Technische Daten
a) Best.-Nr. 1218438
Betriebsspannung...............................220 - 240 V/AC, 50 Hz
Schutzart ..............................................IP44
Schutzklasse ........................................I
Material ................................................Edelstahl V2A
Montageort ..........................................Innen-/Außenbereich
Leistungsaufnahme ............................max. 10,5 W
Leuchtmittel .........................................60 LEDs (fest eingebaut, nicht wechselbar)
Farbtemperatur....................................2700 - 3000 K (warm-weiß)
Lichtstrom.............................................690 lm
Betriebsbedingungen .........................-40 bis +55 °C, 0 – 95 % rF
Lagerbedingungen ..............................-25 bis +65 °C, 0 – 95 % rF
Abmessungen (Ø x H) .........................120 x 440 mm
Gewicht.................................................ca. 700 g
b) Best.-Nr. 1218440
Betriebsspannung...............................220 - 240 V/AC, 50 Hz
Schutzart ..............................................IP44
Schutzklasse ........................................I
Material ................................................Edelstahl V2A
Montageort ..........................................Innen-/Außenbereich
Leistungsaufnahme ............................max. 10,5 W
Leuchtmittel .........................................60 LEDs (fest eingebaut, nicht wechselbar)
Farbtemperatur....................................2700 - 3000 K (warm-weiß)
Lichtstrom.............................................690 lm
Betriebsbedingungen .........................-40 bis +55 °C, 0 – 95 % rF
Lagerbedingungen ..............................-25 bis +65 °C, 0 – 95 % rF
Abmessungen (Ø x H) .........................120 x 760 mm
Gewicht.................................................ca. 880 g
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise,
verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
© Copyright 2014 by Conrad Electronic SE.
V1_1014_02-DS
