Gerätebeschreibung und Gebrauchsanweisung
®

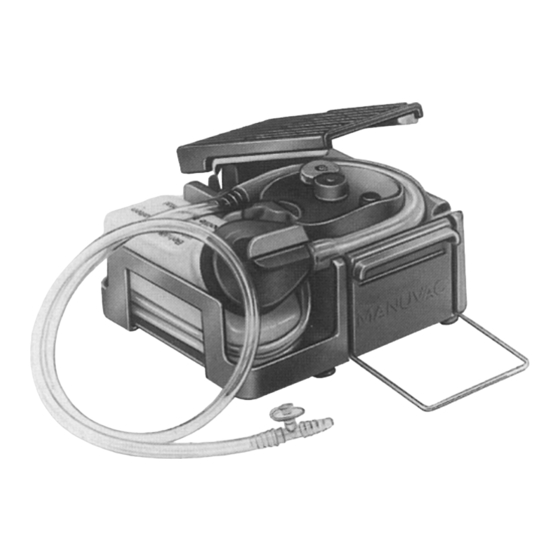

MANUVAC
Absaugpumpe
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weinmann MANUVAC

Inhaltszusammenfassung für Weinmann MANUVAC

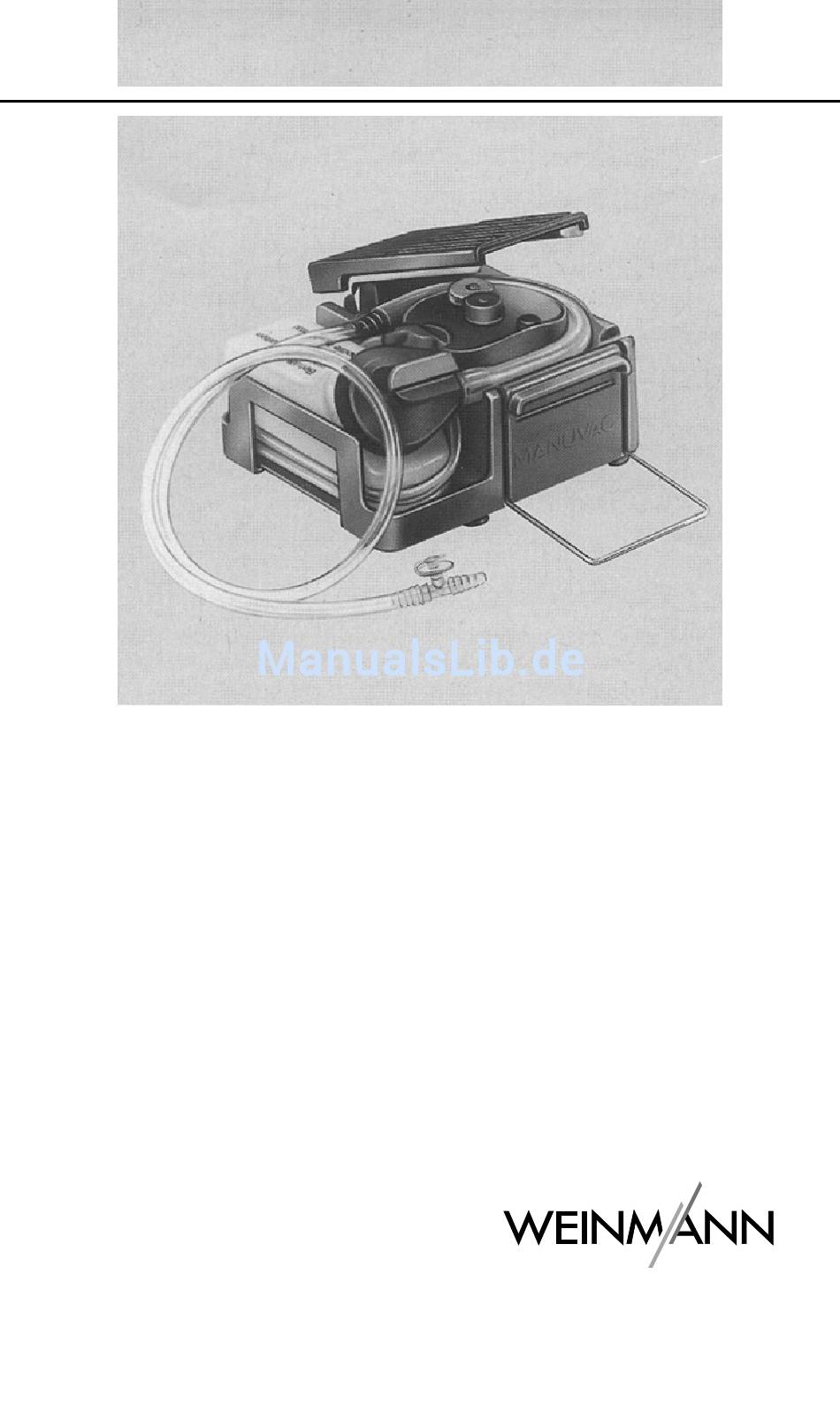

  • Seite 1 Gerätebeschreibung und Gebrauchsanweisung ® MANUVAC Absaugpumpe...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Seite Gerätebeschreibung Verwendungszweck Funktionsbeschreibung Technische Daten Lieferumfang Zubehör und Ersatzteile Zubehör Ersatzteile Bedienung Inbetriebnahme Betriebsende Reinigung und Desinfektion Funktionskontrolle Wartung Sicherheitshinweise Garantie Störungen und deren Beseitigung...
  • Seite 3  MANUVAC Absaugpumpe Legende Absaugpumpe Sicherheitsbügel Pedal Griffleiste Saugventil Auslaßventil Aufnahmerinne für Saugschlauch Klemmhalterung für Sekretbehälter Sekretbehälter Sekretkappe mit Überlaufsicherung und Entlüftungslasche Entlüftungslasche Adapter NW 10 Winkelschlauchstutzen Verbindungsschlauch dicker Saugschlauch (280 mm lang, 2. Stufe) Adapter NW 6 dünner Saugschlauch (1020 mm lang, 1. Stufe)

  • Seite 4: Gerätebeschreibung

    Notfallmedizin, zum Absaugen von größeren Ansammlungen von Blut, Schleim, Speichel etc. sowie zähflüssigen und festen Nahrungsbestandteilen. Die Verlegung der Atemwege und die Gefahr der Aspiration wird damit beseitigt. Darüber hinaus dient die MANUVAC ® Absaugpumpe auch zum Evakuieren von Vakuummatratzen.

  • Seite 5: Lieferumfang

    – Saugschlauch, 1. Stufe: 1020 mm lang, Ø 6 mm – Saugschlauch, 2. Stufe: 280 mm lang, Ø 10 mm (Konstruktions- und Ausstattungsänderungen vorbehalten) 3 Lieferumfang ® MANUVAC Absaugpumpe mit Sekretbehälter, Verbindungs- und Saugschläuchen WM 10800 4 Zubehör und Ersatzteile 4.1 Zubehör Absaugkatheter, steril verpackt, Ch.

  • Seite 6: Bedienung

    5 Bedienung ® Die MANUVAC Absaugpumpe wlrd betriebsbereit montiert geliefert. Mit wenigen Handgriffen ist sie einsatzbereit. 5.1 Inbetriebnahme ® MANUVAC auf einen trag- Abb. 2 fähigen Untergrund stellen. Die rote Entlüftungslasche (11) auf der Sekretkappe muß geschlossen sein. Das Pedal leicht nach unten drücken und den Sicherungs-...
  • Seite 7 (siehe Abb. 5 und 6). Abb. 5 Abb. 6 Um bei direkter Absaugung durch den dicken Saugschlauch (2. Stufe) die räumliche Distanz der MANUVAC ® Absaug- pumpe zum Patienten zu überbrücken, ist der Sekretbehälter einfach aus der Klemmhalterung zu entnehmen (siehe Seite 6, Abb.

  • Seite 8: Betriebsende

    Abb. 7 Abb. 8 auch senkrecht oder schräg gehalten werden. In jedem Fall muß aber die Sekretkappe nach oben weisen. Wird die Sekretkappe nach unten gehalten, sperrt die Überlaufsicherung die Verbindung zur Absaugpumpe. In einem solchen Fall ist die Sekretkappe wieder nach oben zu halten und der Saugvorgang für einige Sekunden durch Öffnen der roten Entlüftungslasche (10) an der Sekretkappe zu unterbrechen, bis die Kugelsicherung zurückgefallen ist.

  • Seite 9: Reinigung Und Desinfektion

    Sicherheits bügel arretieren. Reinigung und Desinfektion ® Nach jedem Absaugvorgang muß die MANUVAC Absaug- pumpe gereinigt werden. Hierbei empfiehlt sich am besten noch vor Ort eine Vorspülung mit klarem Wasser. Für die äußere Reinigung genügt eine anschließende Wischdesinfek- tion.

  • Seite 10: Funktionskontrolle

    Grundsätzlich gilt: Gründliches Spülen mit klarem Wasser nach jeder Desinfektion und ausrei- chend trocknen. Der Sekretbehälter ist autoklavierbar bis 121°C. 7 Funktionskontrolle Um eine einwandfreie Funktion der MANUVAC ® Absaugpumpe zu gewährleisten, sollte vor jedem Gebrauch und nach jeder Reinigung und Sterilisation die Absaugpumpe einer speziellen Funktionskontrolle unterzogen werden.

  • Seite 11: Sicherheitshinweise

    Mund- und Rachenraum, z.B. an den Schleimhäuten, verursacht werden. 10 Garantie Weinmann garantiert für einen Zeitraum von zwei Jahren ab Kaufdatum, daß das Produkt bei bestimmungsgemäßem Gebrauch frei von Mängeln ist. Bei Produkten, die laut Kennzeichnung einen kürzeren Haltbarkeitszeitraum als...

  • Seite 12: Störungen Und Deren Beseitigung

    Weinmann haftet nicht für Mangelfolgeschäden, sofern sie nicht auf Vorsatz oder grober Fahrlässigkeit beruhen oder bei leicht fahrlässiger Verletzung von Leib oder Leben. Weinmann behält sich das Recht vor, nach seiner Wahl den Mangel zu beseitigen, eine mangelfreie Sache zu liefern oder den Kaufpreis angemessen herabzusetzen.
  • Seite 13 Sekret verstopft. Liegen Fehler vor, die nicht gleich behoben werden können, so ist es angebracht, den Hersteller (Weinmann) zu benachrichti- gen, bzw. die erforderliche Überholung im Werk durchführen zu lassen. Das Gerät nicht weiter betreiben, um größere Schäden...
  • Seite 14 Gottlieb Weinmann Geräte für Medizin und Arbeitsschutz GmbH + Co. Hausadresse: Kronsaalsweg 40 · 22525 Hamburg Postfachadresse: Postfach 54 02 68 · 22502 Hamburg Telefon 040/5 47 02-0 · Telefax 040/54 70 24 61...
