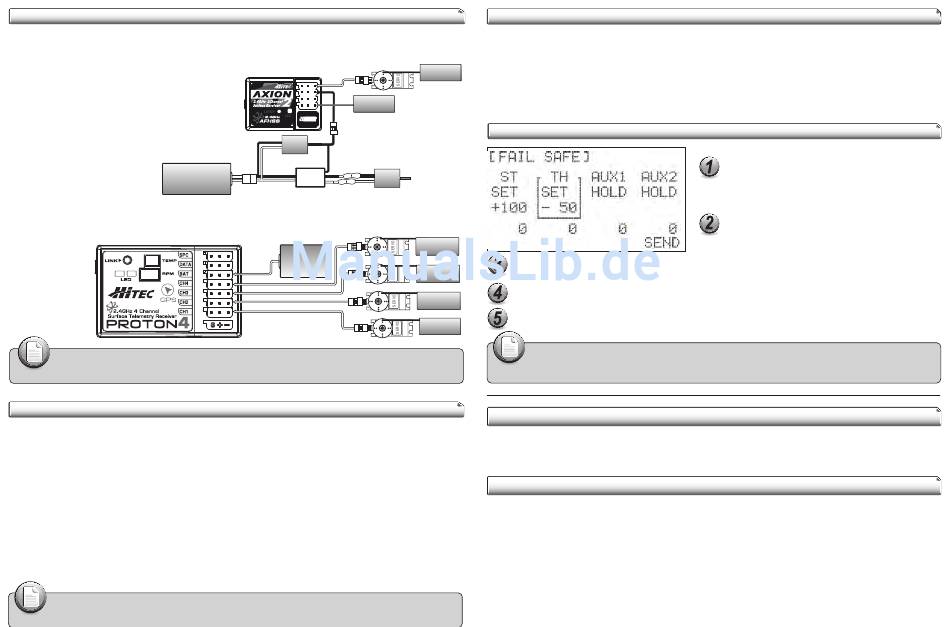

Anschlussschema
Die nachfolgenden Abbildungen zeigen die verschiedenen Anschlussschema der Empfänger. Bitte schließen Sie
Ihren Empfänger, je nach Empfängertyp, wie auf den Abbildungen gezeigt an.
Fahrzeug mit elektronischem Drehzahlregler (ESC), am Beispiel des AXION 2
Verwenden Sie dieses Anschlussschema bei Elektrofahrzeugen
bei denen die Stromversorgung über den Fahrakku
und dem elektronischen Fahrregler (ESC) erfolgt.
Empfängerakku
Fahrzeug mit Verbrennungsmotor, am Beispiel des Proton 4
Bei Modellen mit Glühzünder oder Benzinmotor mit einer separaten Batterieversorgung für den Empfänger, gehen
Sie bitte nach diesem Anschlussschema vor. Bei Verwendung von 2-zelligen Li-Po/Li-Fe oder 4,8~7,2 V (4~6 Zellen)
NiMh/NiCd-Akkus.
Bei Verwendung des SPC Anschlusses zur direkten Spannungsüberwachung des
Antriebsakkus (4,8 ~ 30 Volt), muss ein zweiter Akku zum Versorgen der Servos verwendet werden.
Hinweis
Binden von Sender und Empfänger
Ab Werk ist der im Set des Sender enthaltende Empfänger mit diesem bereits gebunden und einsatzbereit.
Die LYNX 4S unterstützt 30 Modellspeicher. Es können bis zu 30 Empfänger gebunden und unabhängig
voneinander gesteuert werden.
Im Systemmenü unter dem Punkt RX-BIND können Sie Ihre Funkfernsteuerung mit Ihrem Empfänger binden:
(1) Wählen Sie [RX-BIND] im Sendermenü der LYNX 4S.
(2) Wählen Sie den Empfängertyp und die Übertragungsart (nicht möglich bei Axion 2)
(3) Starten Sie den Bindevorgang.
(4) Drücken und halten Sie die Link Taste am Empfänger während Sie die Spannungsversorgung anschließen.
(5) Lösen Sie die Taste am Empfänger wenn die LED Blau/Rot blinkt.
(6) Wenn die Blaue LED am Empfänger dauerhaft leuchtet, ist der der Bindevorgang abgeschlossen.
(7) Verlassen Sie [RX-BIND] im Sendermenü durch zweimaliges drücken der ESC Taste.
(8) Empfänger AUS und wieder EIN schalten.
Platzieren Sie Funkfernsteuerung und Fahrzeug in einem Abstand von ca. einem Meter
um Sender und Empfänger erfolgreich zu binden.
Hinweis
Steering
AMB
HHR
BEC
Motor
ESC
AUX
Empfänger-
akku
AUX
Engine
Steering
FAILSAFE oder Hold Funktion
Unter Failsafe versteht man eine Funktion, die das Auftreten von Fehlern wie z. B. gestörtes Funksignal zwischen
Funkfernsteuerung und Empfänger, im System erkennt und das Modell in einen sicheren Zustand bringt.
Zu Ihrer Sicherheit empfehlen wir Ihnen die Failsafe-Funktion jederzeit zu aktivieren und eine geeignete
Einstellung zu wählen, wie z.B. Motor aus, Bremse zu, Lenkung gerade.
Ist FAILSAFE nicht aktiviert, schaltet der Empfänger automatisch in den Hold Modus. Das Servo behält seine
derzeitige Position, wenn der Empfänger nicht in der Lage ist ein Signal zu empfangen.
Nach einer Zeit von 1 Sekunde werden die Servos weich, bis wieder ein gültiges Signal vom Sender am
Empfänger ankommt.
FAILSAFE- / Hold Setup
Um die aktuellen Failsafe-Werte zu speichern, halten Sie die Programmiertaste länger als 1 Sekunde
gedrückt. Wenn Sie die Einstellungen für alle Kanäle getroffen haben, drücken Sie [SENDEN].
Es erscheint ein Display auf dem "SENDEN" steht. Dieser bestätigt das Ihre Einstellungen gespeichert wurden.
Durch mehrmaliges drücken der ESC-Taste schließen Sie das Menü und gelangen zurück zum Hauptbildschirm.
- Die FAILSAFE Einstellung sollte vor jedem Start überprüft werden.
- Der Lynx 4S Sender und die dazugehörigen Empfänger sind für den Einsatz in RC-Modellen
Hinweis
vorgesehen und unterliegen den jeweiligen lokalen Bestimmungen.
CE-Konformitätserklärung
Die Bewertung des Gerätes erfolgte nacheuropäisch harmonisierten Richtlinien. Sie besitzen daher ein Produkt,
das hinsichtlich der Konstruktion die Schutzziele der Europäischen Gemeinschaft zum sicheren Betrieb der Geräte erfüllt.
Die ausführliche CE-Konformitätserklärung finden Sie als PDF-Datei im Internet bei www.hitecrc.de im Bereich Download.
Entsorgung
Elektrogeräte, die mit der durchgestrichenen Mülltonne gekennzeichnet sind, zur Entsorgung nicht in den
Hausmüll geben, sondern einem geeigneten Entsorgungssystem zuführen. In Ländern der EU (Europäische
Union) dürfen Elektrogeräte nicht durch den Haus- bzw. Restmüll entsorgt werden (WEEE - Waste of Electrical
and Electronic Equipment, Richtlinie 2002/96/EG). Sie können Ihr Altgerät bei öffentlichen Sammelstellen Ihrer
Gemeinde bzw. ihres Wohnortes (z.B. Recyclinghöfe) abgeben. Das Gerät wird dort für Sie fachgerecht und
kostenlos entsorgt. Mit der Rückgabe Ihres Altgerätes leisten Sie einen wichtigen Beitrag zum Schutz der Umwelt!
MULTIPLEX Modellsport GmbH & Co.KG
Westliche Gewerbestraße 1
D-75015 Bretten-Gölshausen
Multiplex/HiTEC Service: +49 (0) 7252 - 5 80 93 33
Die Failsafe und Hold Funktion der Empfänger wird
am Sender Lynx 4S eingestellt.
Gehen Sie in das Hauptmenü [SET] und anschließend
in das Menü [FAIL SAFE] .
Wählen Sie durch scrollen und drücken der
Programmiertaste den Kanal aus, den Sie ändern
möchten und wählen Sie den Hold- oder Setup Mode aus.
