Einleitung
Herzlichen Glückwunsch zum Kauf eines HiTEC Empfängers.
Bitte lesen Sie die Anleitung sorgfältig durch, um den richtigen Umgang mit den Produkten zu erlernen.
Gewährleistung / Haftungsausschluss
Die Firma MULTIPLEX Modellsport GmbH & Co.KG übernimmt keinerlei Haftung für Verluste, Schäden oder Kosten,
die sich aus fehlerhafter Verwendung und Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen. Soweit
gesetzlich zulässig, ist die Verpflichtung der Firma MULTIPLEX Modellsport GmbH & Co.KG zur Leistung von
Schadenersatz, gleich aus welchem Rechtsgrund, begrenzt auf den Rechnungswert der an dem schadenstiftenden
Ereignis unmittelbar beteiligten Warenmenge der Firma MULTIPLEX Modellsport GmbH & Co.KG. Dies gilt nicht,
soweit die MULTIPLEX Modellsport GmbH & Co.KG nach zwingenden gesetzlichen Vorschriften wegen Vorsatzes
oder grober Fahrlässigkeit unbeschränkt haftet.
Für unsere Produkte leisten wir entsprechend den derzeit geltenden gesetzlichen
Bestimmungen Gewähr. Wenden Sie sich mit Gewährleistungsfällen an den Fachhändler, bei dem Sie das Produkt
erworben haben. Von der Gewährleistung ausgeschlossen sind Fehlfunktionen, die verursacht wurden durch:
· Unsachgemäßen Betrieb
· Falsche, nicht oder verspätete, oder nicht von einer autorisierten Stelle durchgeführte Wartung
· Falsche Anschlüsse
· Verwendung von nicht originalem MULTIPLEX/HiTECZubehör
· Veränderungen/Reparaturen, die nicht von MULTIPLEX oder einer MULTIPLEX-Servicestelle ausgeführt wurden
· Versehentliche oder absichtliche Beschädigungen
· Defekte, die sich aus der normalen Abnutzung ergeben
· Betrieb außerhalb der technischen Spezifikationen oder im Zusammenhang mit Komponenten anderer Hersteller.
Installation des Empfängers im Modell
Der Empfänger besteht aus empfindlichen Bauteilen. Setzten Sie ihn keinesfalls starken Vibrationen, Stößen
oder Staub aus. Zum Schutz vor Schäden können Sie Ihren Empfänger in Schaumstoff einwickeln, bevor Sie
ihn im Modell befestigen.
Bitte plazieren Sie Ihre Empfänger nicht in der Nähe von Akku, Motor, Regler oder sonstigen Geräten, welche
starke elektromagnetische Störungen verursachen können. Geben Sie besonders acht auf die Antenne. Diese
sollte nicht in der Nähe des Motors, Metallteilen, Akkus oder scharfen Kanten stehen. Schützen Sie die Antenne
durch führen in einem Röhrchen! Damit sich Ihr Empfänger während der Fahrt nicht vom Modell löst, kleben
Sie ihn am Besten mit doppelseitigem Spiegelklebeband fest.

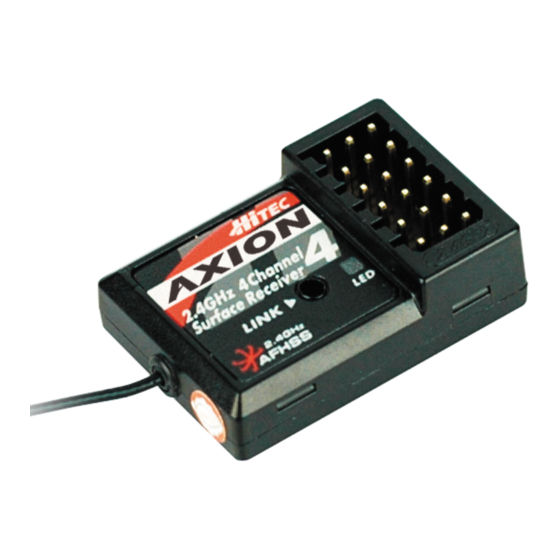

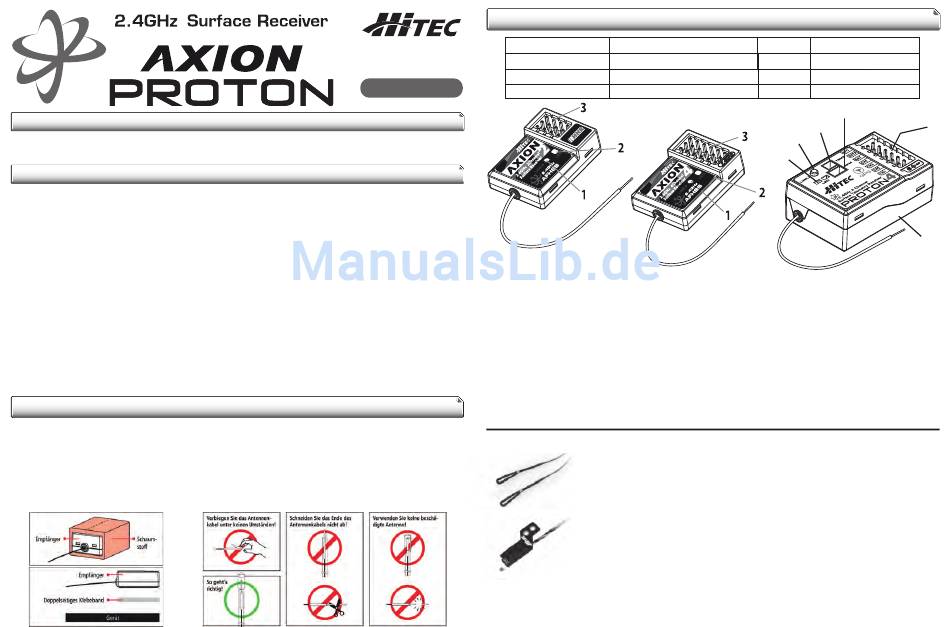

Technische Daten und Funktionen der Empfänger
Modell
AXION 2
AXION 4
Anleitung
PROTON 4
Version 1.0
1. Funktionstaste
Nutzen Sie diese Taste um den Empfänger mit dem Sender zu binden.
2. LED
Gibt Auskunft über den Status des Empfängers. Weitere Details siehe im folgenden Teil der Anleitung.
3. Kanal- & Batterieanschlüsse.
Anschlüsse für Batterie, Servos und andere Accessories
4. Schnittstelle für Temperatursensor
Die Temperatur kann über einen Temperatursensor überprüft werden. Ein Alarm bei Temperaturüberschreitung
kann eingestellt werden.
5. Schnittstelle für RPM-Sensor
Anschluss für Sensor zur Erfassung der Drehzahl.
6. GPS-Geschwindigkeitssensor
Eingebauter GPS-Sensor erfasst die Geschwindigkeit Ihres Fahrzeuges.
Sensoren für den Proton Empfänger:
GPS-Sensor (im Empfänger fest eingebaut)
Ein GPS-Geschwindigkeitssensor ist im Empfänger bereits installiert. Sie können die Geschwindigkeit Ihres
Fahrzeugs über das Display Ihrer Funkfernsteuerung ablesen. Bitte verwenden Sie diese Funktion im Freien, da
Sie nur dort außreichenden GPS Empfang haben. Messbereich: 0 ~ 250 km/h.
Maße
32 x 22,3 x 11mm
32 x 22,3 x 11mm
43,3 x 27,6 x 16,5mm
HTS-TEMP - Temperatursensor
Stecken Sie den Temperatursensor (ohne Sensorstation) in die dafür vorgesehene
Schnittstelle "TEMP" für den Temperatursensor in Ihren Empfänger. Befestigen Sie den
Sensor an Ihrer Zielfläche, wie z. B. dem Motor oder dem Drehzahlregler.
Temperaturanzeigenbereich: 0 ~ 250° C.
HTS-MRPM - Drehzahlsensor
Stecken Sie den RPM-Sensor (ohne Sensorstation) in die vorgesehene Schnittstelle "RPM".
Befestigen Sie den Sensor an Ihrer gewünschten Zieloberfläche, wie z. B. dem Schwungrad
oder der Motorwelle. Messbereich: 0 ~ 99.999 U/min.
Gewicht Artikelnummer
7,0g # 111 071
7,0g # 111 072
19g # 111 073
5
4
3
1
2
6
