Multiplex Micro 5/7 Kurzanleitung

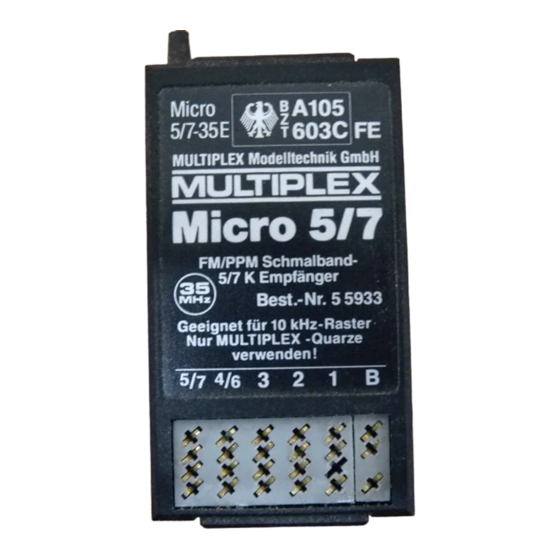

Empfänger Micro 5/7
35MHz: A-Band
35MHz: B-Band
40MHz:
Dieser Empfänger in SMD-Technik wurde besonders
klein (56 x 30 x 16 mm) und leicht (30 p) entwickelt. Er ist
speziell für solche Modelle geeignet, in denen Platzbe-
darf und Gewicht möglichst gering sein müssen.
Der Empfänger gibt 5/7 Kanäle aus und kann auch an 9K-
Sendern ohne Senderumschaltung betrieben werden.
QUARZ
Betreiben Sie den Micro 5/7 nur mit Original-MULTI-
PLEX-Quarzen. Die Kanalnummer auf dem Empfänger-
quarz muß mit der Kanalnummer auf dem Senderquarz
übereinstimmen.
STROMVERSORGUNG
Die Empfänger können mit 4-, 5- oder 6-zelligen NiCd-
Akkus betrieben werden. Der Betrieb mit Trockenbatte-
rien ist nicht zu empfehlen.
Hinweis für den Betrieb an BEC-Systemen
Falls Sie mit dem Betrieb von Zubehör (Fahrtregler, Re-
laisschalter, Segelwinde o.ä.) an einer BEC-Stromver-
sorgung Schwierigkeiten haben, wenden Sie sich bitte an
Ihren Fachhändler oder den MULTIPLEX-Service.
ANSCHLÜSSE
Akku: Stecken Sie den passenden Stecker des Schalter-
kabels in die Buchse B (oder eine freie Servobuchse) des
Empfängers.

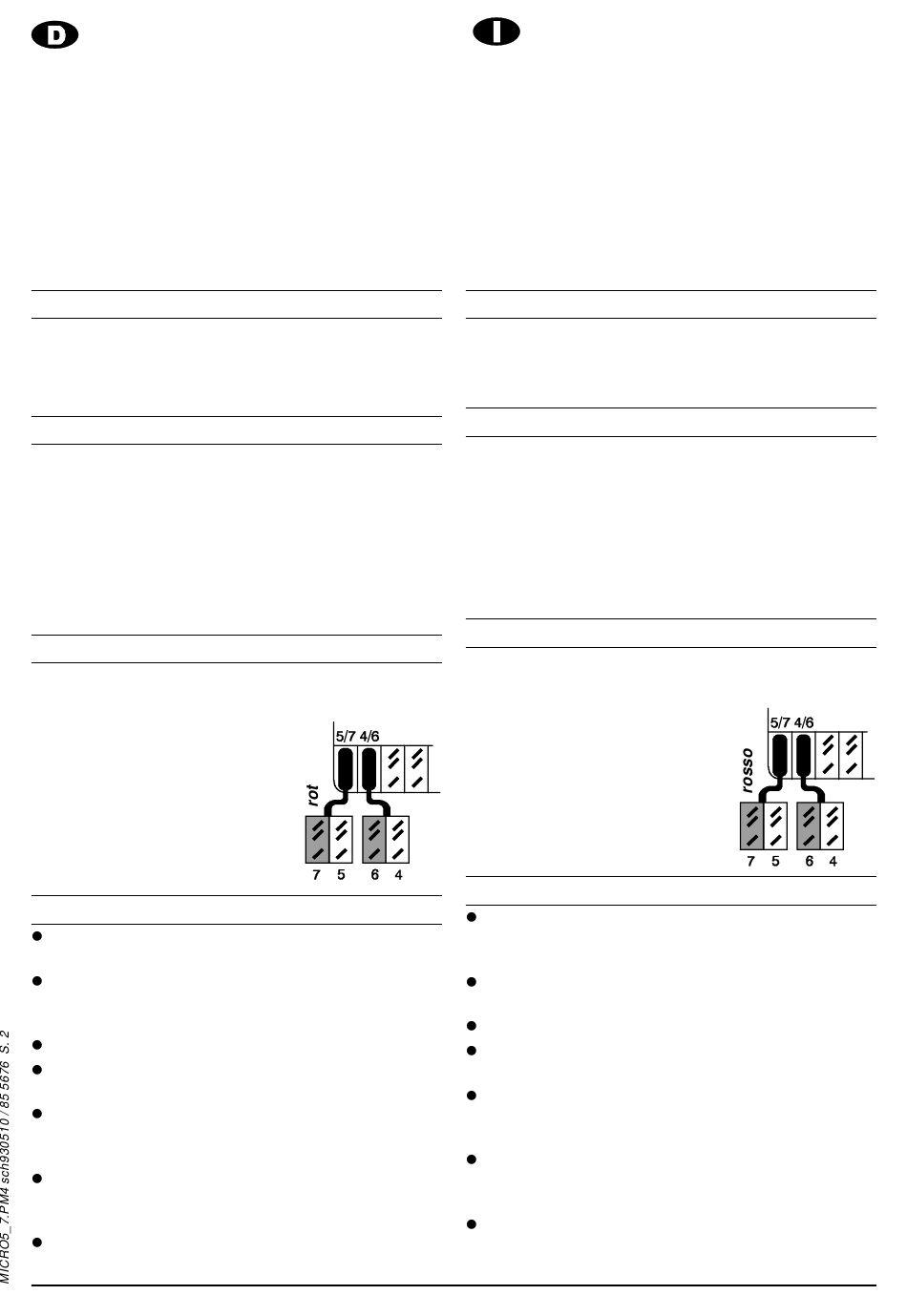

Servos: An den Empfänger können
Sie fünf Servos direkt anschließen.
Die Servos 6 und 7 müssen Sie über
je einen Erweiterungsadapter
(Best.-Nr. 8 5060) mit dem Empfän-
ger verbinden.
EINBAU-TIPS
Meiden Sie die Nähe starker Elektromotore oder
elektrischer Zündungen.
Schützen Sie den Empfänger gegen Vibrationen
(in Schaumstoff einpacken und locker im Modell
verstauen).
Verändern Sie die Länge der Antenne nicht.
Verlegen Sie die Antenne möglichst gestreckt vom
Empfänger weg. Nie aufwickeln!
Führen Sie die Antenne möglichst nicht über/
neben anderen Teilen der Empfangsanlage/
Stromversorgung oder parallel zu Servokabeln.
Verlegen Sie die Antenne nicht im Inneren von
Modellteilen, die mit Kohlefasern verstärkt sind
(Abschirmung)
Kleben Sie die Antenne nicht auf Modellteile, die
mit Kohlefasern verstärkt sind (Abschirmung).
MULTIPLEX
Best.-Nr. 5 5933
Best.-Nr. 5 5946
Best.-Nr. 5 5934
modelltechnik gmbh
Ricevitore Micro 5/7
35MHz: A-Band
35MHz: B-Band
40MHz:
Questo ricevitore concepito con tecnica SMD e' parti-
colarmente piccolo (56 x 30 x 16 mm) e leggero (30 g).
E' particolarmente adatto per i modelli che necessitano
poco spazio e di peso ridotto.
Il ricevitore ha uscite per 5 - 7 canali e puo' essere usato
anche con TX 9 canali senza modifiche.
QUARZO
Usi il Micro 5/7 solamente con quarzo originale MULTI-
PLEX. Il numero del canale del quarzo ricevitore deve
combinare con il numero di canale del TX.
ALIMENTAZIONE
Il ricevitore puo' essere alimentato con accumulatori
Nichel-Cadmio con 4, 5 o 6 elementi. L'alimentazione con
pile a seco non e' consigliabile.
Situazioni particolari usando il sistema BEC
Se usando accessori particolari (regolatori velocita', inter-
ruttore a relais, verricello per vele o simili) ha difficolta'
con fonti di alimentazione BEC, si rivolga, prego, al suo
negozio spezializzato o MULTIPLEX-Service.
COLLEGAMENTI
Accumulatori Inserire gli spinotti del cavo interruttore
nella boccola B (o una presa libera del servocomando) del
ricevitore.
Servocomando
Al ricevitore si possono collegare
direttamente 5 servocomandi. Il
servocomando 6 e 7 deve essere
collegato con l'adattatore di amplia-
mento (art. nr. 8 5060) al ricevitore.
CONSIGLI PER IL MONTAGGIO
Non posizionare il RX nelle vicinanze di grossi
motori elettrici o di candele di accensione di
motori.
Proteggere il ricevitore dalle vibrazioni (in gomma
piuma e non fissato in modo fermo nel modello).
Non modificare la lunghezza dell'antenna.
Posizionare l'antenna possibilmente diritta
a partire dal ricevitore. Mai ricoprirla.
Non posizionare l'antenna sopra o vicina ad altre
parti del ricevitore, fonti di alimentazione o in modo
parallelo ai cavi del servocomando.
Non posizionare l'antenna all'interno del modello,
con fusoliere o scafi rinforzati con fibra di carbonio
(schermatura).
Non incollare l'antenna su parti di modello che
sono fatte con fibra di carbonio.
Neuer Weg 15, D-75 223 NIEFERN
,
Art. nr. 5 5933
Art. nr. 5 5946
Art. nr. 5 5934
