SAFEX PYRO-ASSISTENT1 Gebrauchsanweisung Seite 7

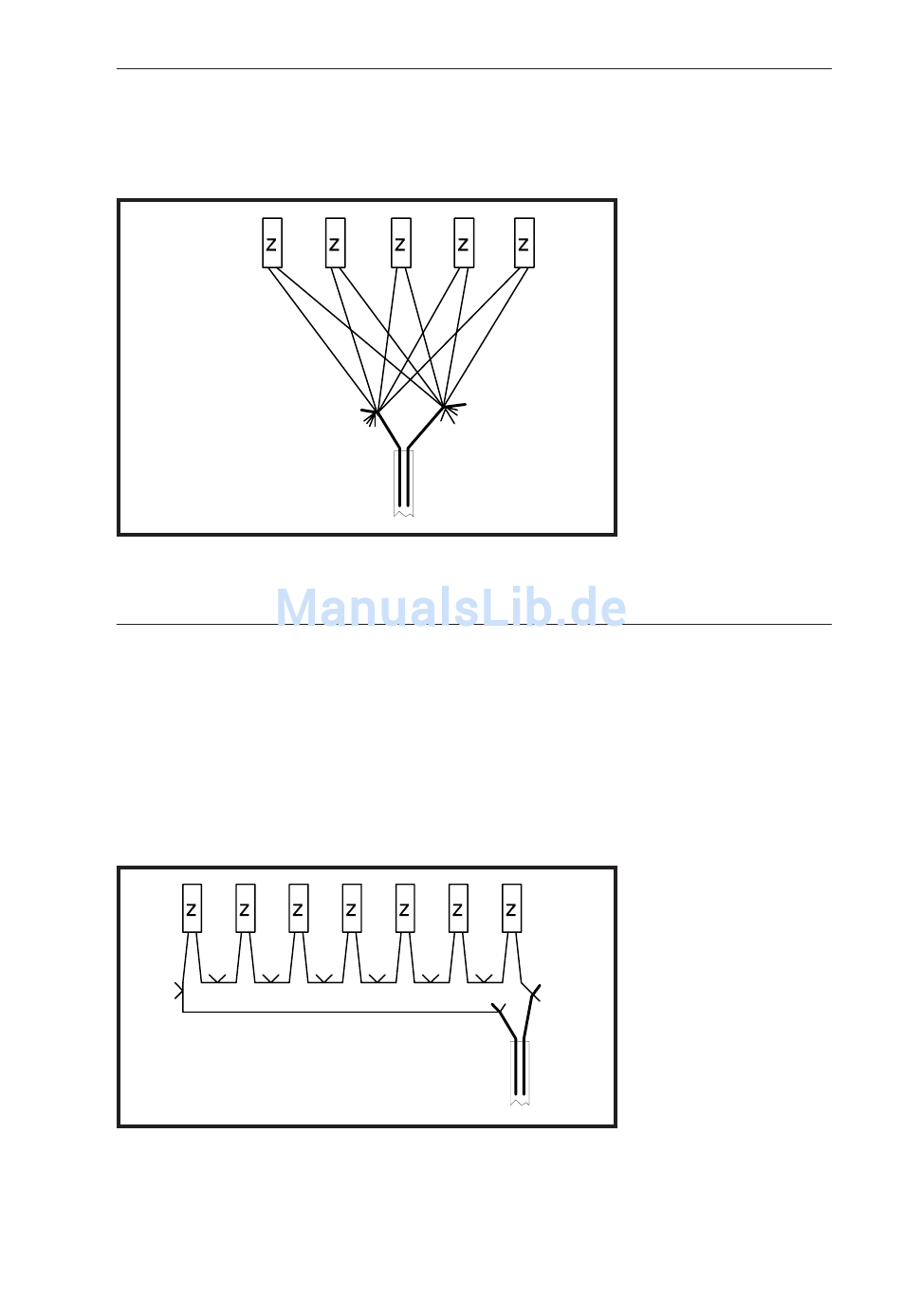

Parallelanschluß bedeutet, daß alle Zünder gemeinsam mit der einen Seite an einen Pol
der Zündleitung und mit der anderen Seite alle an den zweiten Pol der Zündleitung
angeschlossen werden, so als wenn mehrere Menschen mit der rechten Hand das eine
Kabel und mit der linken Hand das andere Kabel gemeinsam berühren.
Parallelanschluß mehrerer
Zünder/Pyro's an ein Zündka-
bel
Unter Reihenzündung versteht man den Anschluß einer Zünderkette ähnlich einer
Menschenkette „Hand in Hand". Von jedem Zünder geht ein Draht zum Draht des
nächsten Zünders usw. bis zum Ende der Kette, dort wird der letzte Draht des letzten
Zünders an den einen Pol des Zündkabels angeschlossen und der erste Draht des ersten
Zünders an den anderen Pol.
Eine solche geschlossene Zünderkette läßt sich über die Zündkreiskontrolle in seiner
Funktion hervorragend überprüfen, erfordert allerdings sorgfältige Verarbeitung der
einzelnen Verbindungsstellen und gute Isolation, damit weder durch Kurzschlüsse noch
durch Kontaktfehler die Kette unterbrochen wird.
Die Reihenschaltung ist für den freien Anschluß der Effekte ohne Abschußboxen
sinnvoll, wenn eine größere Zahl von pyrotechnischen Gegenständen (Wasserfälle,
Fontänenreihen) nebeneinander, z. B. auf Leisten montiert sind.
in Reihe
GA PYROASSISTENT 1
PARALLELAN-
SCHLUSS
REIHENANSCHLUSS
7/
11.02 • 11
