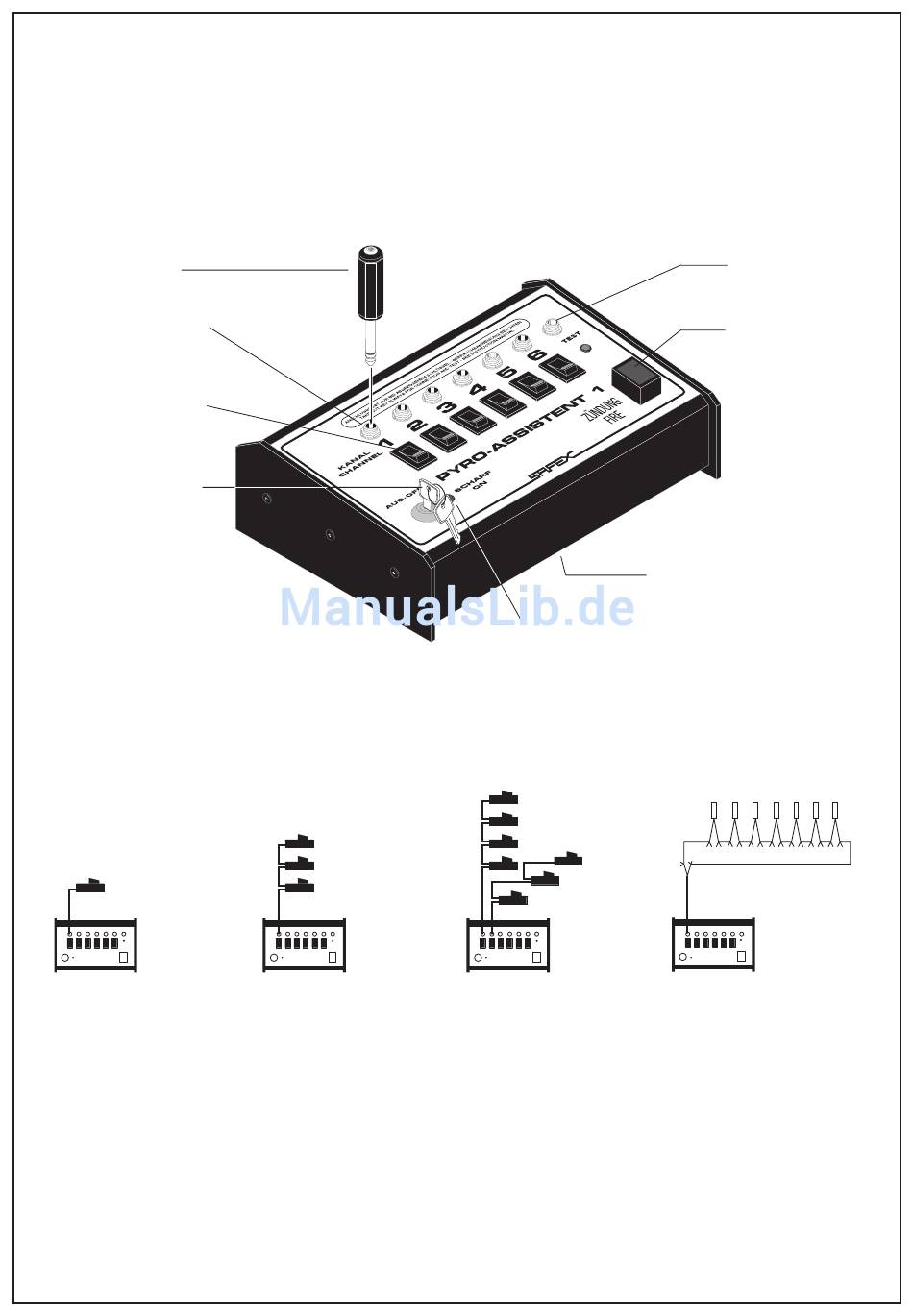

SAFEX PYRO-ASSISTENT1 Gebrauchsanweisung Seite 2

2 /
GA PYROASSISTENT 1
11 •
11.02
Prüfstecker
Anschlußbuchsen
Kanal-Wahlschalter
Schlüsselschalter
Zündschema 1
Anschluß einer
Abschußbox an
einen Kanal
PYRO-ASSISTENT 1
Zündschema 2
Anschluß mehrer
Abschußboxen an
einen Kanal
(Parallelschaltung)
Es zünden alle
Boxen gleichzeitig.
Scharfanzeige
Zündschema 3
Anschluß mehrerer Abschuß-
boxen an zwei Kanäle
(Parallelschaltung)
Es zünden alle 7 Boxen
gleichzeitig, wenn Kanal-
schalter 1 und 2 eingeschaltet
sind, jedoch nur 4, wenn nur
Kanal 1 eingeschaltet ist.
Prüfbuchse
Zündtaster
Batteriefach
Zündschema 4
Direkter Anschluß mehrerer
Pyro's an einen Kanal
(Reihenschaltung)
Es zünden alle Effekte
gleichzeitig.
