- Seite 1 ® SPEZIALEFFEKTE FÜR BÜHNE, FILM + FERNSEHEN PYRO- ASSISTENT1 GEBRAUCHSANWEISUNG WARNUNG: Die Bedienung pyrotechnischer Zündanlagen ohne Kenntnisse der genauen Funkti- on birgt ernsthafte Gefahren, bitte nehmen Sie sich daher die Zeit, diese Gebrauchsanweisung sorgfältig zu studieren.

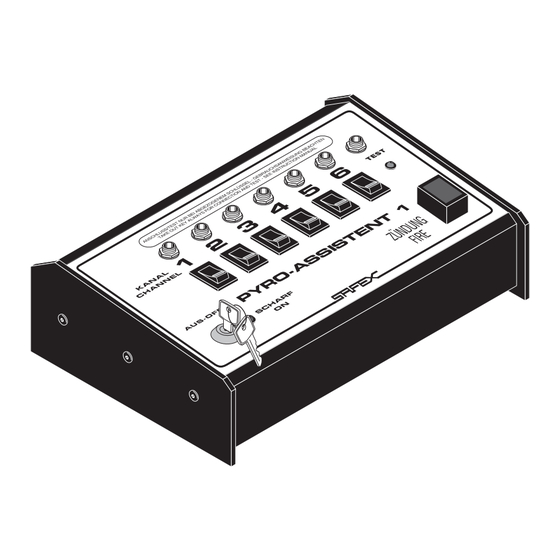

- Seite 2 GA PYROASSISTENT 1 11 • 11.02 PYRO-ASSISTENT 1 Prüfbuchse Prüfstecker Anschlußbuchsen Zündtaster Kanal-Wahlschalter Schlüsselschalter Batteriefach Scharfanzeige Zündschema 1 Zündschema 2 Zündschema 3 Zündschema 4 Anschluß einer Anschluß mehrer Anschluß mehrerer Abschuß- Direkter Anschluß mehrerer Abschußbox an Abschußboxen an boxen an zwei Kanäle Pyro’s an einen Kanal einen Kanal einen Kanal...
- Seite 3 “SAFEX-PYRO’S” ist ein stehender Begriff für elektrisch zündbare, pyrotechnische Gegenstände für Film- und Theaterzwecke. Obwohl der SAFEX-PYRO-ASSISTENT 1 speziell für die Zündung von SAFEX- ZÜNDERN bzw. PYRO’S ausgelegt ist, kann er bei Beachtung der elektrischen Werte auch für andere elektrisch zündbare pyrotechnische Gegenstände verwendet werden.
-
Seite 4: Sicherheitshinweise
Batterien zu empfehlen, diese haben eine fast 7-fache Lebensdauer und wesentlich bessere Leistungsreserven. Netzanschluß mit SAFEX-SPEZIAL-STECKERTRAFO „NT1“ für 30 % höhere Zündleistung und gleichzeitiges Laden von NC-Akkus im Batteriefach. Es ist zu beachten, daß Akkus und Batterien genau in der Position in das Batteriefach eingelegt werden müssen, wie dies dort angegeben ist. - Seite 5 (Nur bei direktem Blickkontakt kann man übersehen, ob alle getroffenen Sicherheitsmaßnahmen noch eingehalten sind.) VORBEREITUNG A Der SAFEX-PYRO-ASSISTENT1 sollte vor der ersten Verwendung sowie bei häufigem Gebrauch monatlich einmal, ansonsten mindestes alle 6 Monate, jedoch immer nach harter Beanspruchung durch Transport oder Sturz auf einwandfreie Funktion geprüft werden, um Fehlzündungen und damit Gefahren zu vermeiden.
- Seite 6 Die Reihenschaltung sollte allerdings nur gewählt werden, wenn alle pyrotechnischen Gegenstände von einem Hersteller stammen, also die Zünder gleiche elektrische Qualität und Charakteristik haben. Die SAFEX-Abschußboxen sind für Parallelschaltung ausgerüstet. ANSCHLUSS MIT Die auf der Anschlußseite der Abschußboxen befindlichen beiden Klinkenbuchsen ABSCHUSSBOXEN sind so verschaltet, daß...
- Seite 7 GA PYROASSISTENT 1 11.02 • Parallelanschluß bedeutet, daß alle Zünder gemeinsam mit der einen Seite an einen Pol PARALLELAN- der Zündleitung und mit der anderen Seite alle an den zweiten Pol der Zündleitung SCHLUSS angeschlossen werden, so als wenn mehrere Menschen mit der rechten Hand das eine Kabel und mit der linken Hand das andere Kabel gemeinsam berühren.
- Seite 8 Nach Loslassen des Zündtasters lädt sich das Zündgerät innerhalb von ca. 0,5 sek. erneut auf und ist so wieder bereit für einen weiteren Zündvorgang. Die max. Zündleistung bei Verwendung von max. 15 m langen SAFEX-Zündka- beln beträgt 10 Effekte/Pyros pro Zündvorgang .
- Seite 9 (Batterie oder Netzversorgung muß natürlich vorhanden sein) Unter der Voraussetzung, daß sich kein Kurzschluß im Kabel befindet, zeigt diese Prüfung zuverlässig den korrekten Anschluß der SAFEX-PYROS an. Hinweis: Bei Reihenschaltung leuchtet die Test-LED auf, wenn der Zündkreis korrekt ausgeführt ist, jede Unterbrechung wird angezeigt.
-
Seite 10: Wichtige Hinweise
E SICHERHEITSTECHNISCHE DATEN Der SAFEX-PYRO-ASSISTENT 1 arbeitet ausgangsseitig mit ca. 18 V = Schutzklein- spannung und einer Stromaufnahme von max. 3 VA bei 230 V eingangsseitig über den Steckertrafo. Durch die besondere Beschaltung ist es ausgeschlossen, daß gefährliche Netzspannung auf die Zündleitungen verschleppt wird. - Seite 11 BD/..KABEL TESTSTECKER PA1(Nur für Pyro-Assistent 1 geeignet) Klinkenstecker 6,3 mm ø mit Prüf-LED SAFEX-NETZTEIL PA1 (Standard im Lieferumfang) Netzgerät mit 230 V, 3 VA - 16 V = SAFEX-SPEZIAL-STECKERTRAFO „NT1“ (Sonderzubehör) für 30 % höhere Zündleistung und gleichzeitiges Laden von NC-Akkus im Batteriefach.
