SAFEX PYRO-ASSISTENT1 Gebrauchsanweisung Seite 3

® ® ® ® ®
SAFEX -PYROASSISTENT 1
Der SAFEX-PYRO-ASSISTENT 1 ist ein komfortables und ausgesprochen sicheres
Gerät zum Zünden mehrerer SAFEX-PYROEFFEKTE gleichzeitig oder nacheinander.
"SAFEX-PYRO'S" ist ein stehender Begriff für elektrisch zündbare, pyrotechnische
Gegenstände für Film- und Theaterzwecke.
Obwohl der SAFEX-PYRO-ASSISTENT 1 speziell für die Zündung von SAFEX-
ZÜNDERN bzw. PYRO'S ausgelegt ist, kann er bei Beachtung der elektrischen Werte
auch für andere elektrisch zündbare pyrotechnische Gegenstände verwendet werden.
Um sicherzustellen, daß die maximale Zündenergie jederzeit zur Verfügung steht, wird
der SAFEX-PYRO-ASSISTENT 1 mit einem Steckertrafo für Netzanschluß (230 V)
geliefert.
Selbstverständlich kann auch mit Batterien oder Akkus netzunabhängig gearbeitet
werden, die größere Zünderzahl zündet das Gerät jedoch nur mit frischen Batterien
oder noch besser Netzanschluß.
Die Zündung selbst erfolgt in allen Fällen mit ungefährlicher Schutzkleinspannung
von ca. 18 V =.
Das Gerät zündet Effekte über sog. Zündkreise, die an 6 Zündkanäle angeschlossen
werden können. Unter Zündkreis sind alle Pyro-Effekte und Kabel, die direkt oder
verzweigt an einen Kanal angeschlossen sind, zu verstehen.
Wird nach dem Scharfschalten der Kanalschalter eingeschaltet (rote LED leuchtet im
Schalter) und dann der rote Zündtaster betätigt, werden alle Effekte, die an dem Kanal
angeschlossen sind, gleichzeitig gezündet.
Werden zwei oder mehr Kanäle eingeschaltet und der Zündtaster betätigt, zünden alle
Zündkreise an den eingeschalteten Kanälen.
Will man mehrere Effekte nacheinander zünden, verteilt man sie auf die 6 Kanäle und
schaltet nur den Kanal ein, der zuerst gezündet werden soll (sinnvollerweise Kanal 1).
Zur Zündung betätigt man dann den Zündtaster und löst damit den ersten Zündkreis/
Effekt aus. Anschließend verfährt man in gleicher Weise mit den restlichen Kanälen.
Zum Anschluß sind SAFEX-Zündkabel mit Klinkensteckern vorgesehen, an deren
anderes Ende SAFEX-Abschußboxen angeschlossen werden. Es können mehrere
Boxen in einem Zündkreis miteinander verbunden werden. In den Boxen werden die
Pyro's befestigt und gezündet.
Es können jedoch auch Kabel mit zwei freien Drahtenden verwendet werden, an die
die Zünderdrähte direkt angeschlossen werden.
Bei dieser Anschlußart ist auch eine sog. elektrische Reihenschaltung der Gegenstän-
de möglich.
Zubehör/Systemerweiterung:

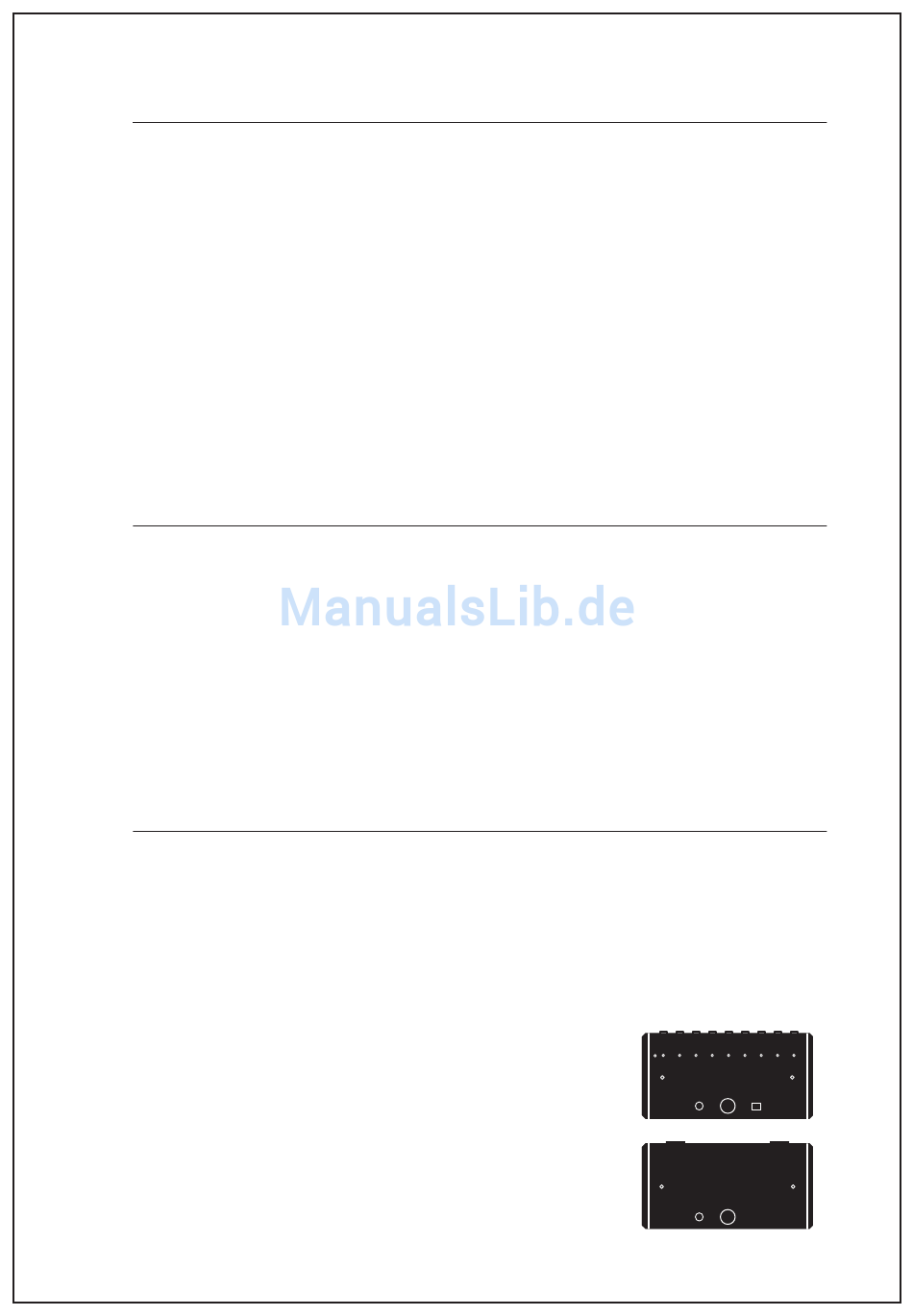

Als Zubehör sind Zusatzgeräte erhältlich, die eine Zündanlage mit fast unglaublichen
Fähigkeiten ermöglichen:
•SAFEX-MULTISTEPPER--BOX mit 9 MG-Feuer- oder Schrittschaltungsausgängen
(Mehrere können hintereinander oder quer verbunden werden)
•SAFEX-MEGABOX zur Zündung von gleichzeitig 50 Effekten an einem Kanal.
(Zündleistungsverstärker, auch mehrere können miteinander verbunden werden.)
GA PYROASSISTENT 1
ALLGEMEINES
FUNKTIONSPRINZIP
ANSCHLUSSARTEN
UND ZÜNDKABEL
MULTI-STEPPER-BOX
MEGA-BOX
3/
• 11
11.02
