ZÜNDPLAN
ANSCHLUSSES
ANSCHLUSS MIT
ABSCHUSSBOXEN
Sollen mehrere Pyros bzw. Effekte nacheinander gezündet werden, ist zweckmäßiger-
weise ein Zündplan zu erstellen.
Insbesonders bei einer größeren Anzahl von Effekten in Verbindung mit szenischer
Handlung von Personen ist ein schriftlicher Plan mit Festlegung der Abbrennorte
(Abschußstelle), deren fortlaufenden Nummern, der zeitlichen Reihenfolge der
Aktionen und der Sicherheitsbedingungen usw. erforderlich.
Alle Kabel, Abschußboxen bzw. Abschußstellen sollten unmißverständlich markiert
(z. B. nummeriert) werden.
Wird mehr als ein Gegenstand pro Kanal an ein Zündkabel angeschlossen, bestehen
ART DES
zwei unterschiedliche Möglichkeiten, die Zünder anzuschließen.
Der parallele Anschluß empfiehlt sich immer dann, wenn pyrotechnische Gegenstände
unterschiedlicher Hersteller zusammen an einen Zündkanal angeschlossen werden
sollen.
(Wenn sich die Zünder in ihren elektrischen Werten etwas unterscheiden, führt dies
nicht zu Versagern, wie bei einem Reihenanschluß denkbar.)
Die sog. Reihenzündung empfiehlt sich, wenn der fehlerfreie Anschluß mehrer
Effekte an einem Kanal überprüft werden soll. Im Gegensatz zur Parallelschaltung, bei
der nur der richtige Anschluß des ersten Effektes pro Kanal über die Testbuchse geprüft
werden kann, ist es bei der Reihenschaltung möglich, alle Zünder „durchzumessen".
Die Reihenschaltung sollte allerdings nur gewählt werden, wenn alle pyrotechnischen
Gegenstände von einem Hersteller stammen, also die Zünder gleiche elektrische
Qualität und Charakteristik haben.
Die SAFEX-Abschußboxen sind für Parallelschaltung ausgerüstet.
Die auf der Anschlußseite der Abschußboxen befindlichen beiden Klinkenbuchsen
sind so verschaltet, daß an einer der beiden ein Zündkabel und an die andere ein Kabel
zur nächsten Zündbox eingesteckt werden kann (Durchschleif-/Slave-Funktion, jedoch
Parallelschaltung, keine Reihenschaltung).
Zündkabel mit Klinkensteckern an beiden Seiten(B/D) ermöglichen so, mehrere
Abschußboxen an einen Zündkanal anzuschließen.
Anschluß meh-
rerer Boxen an
einen Kanal

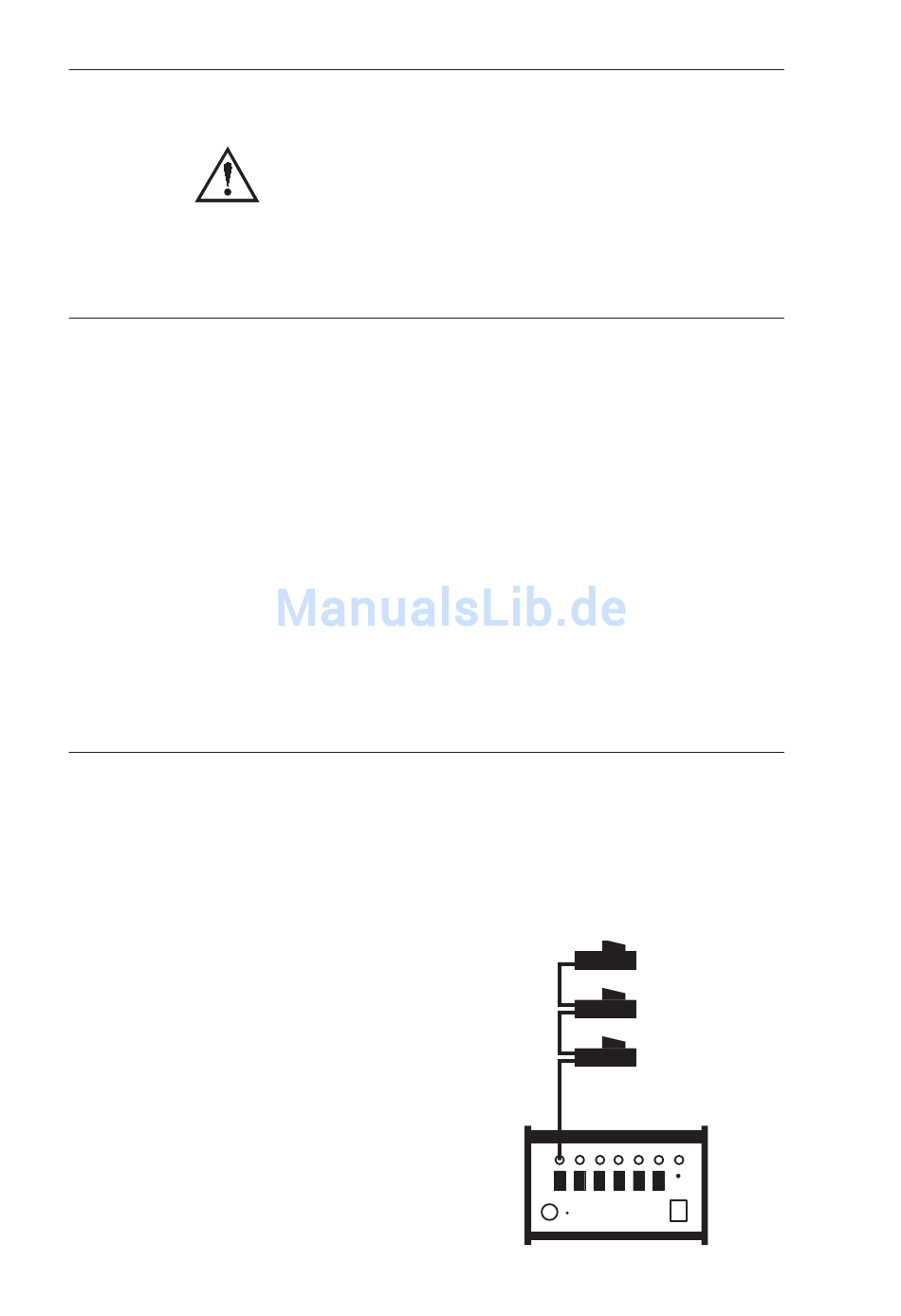

a) PARALLELANSCHLUSS
b) REIHENANSCHLUSS
