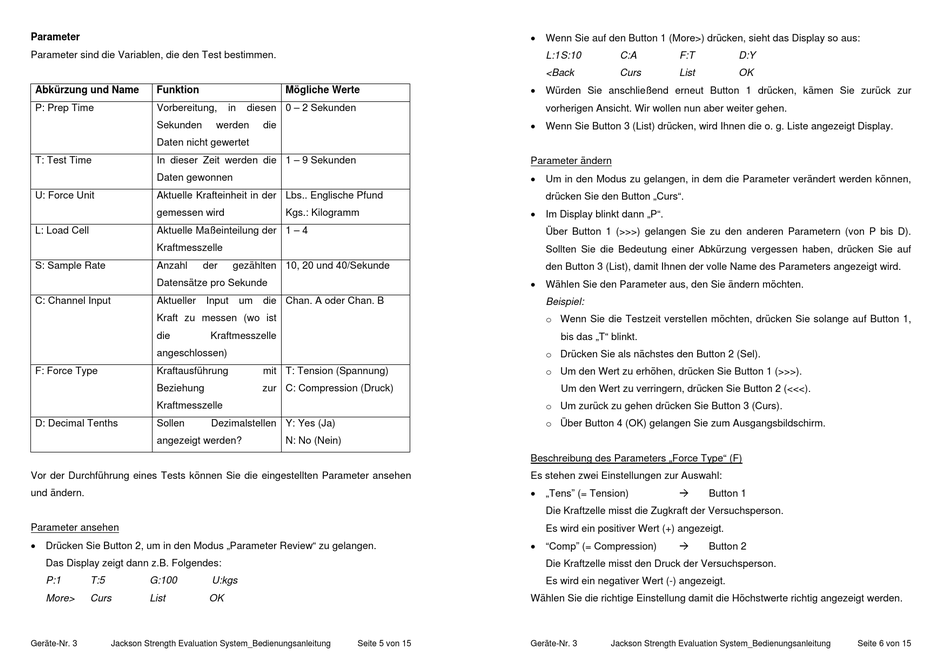

Lafayette Jackson Strength Evaluation System Bedienungsanleitung Seite 3

Parameter
Parameter sind die Variablen, die den Test bestimmen.
Abkürzung und Name Funktion
P: Prep Time Vorbereitung,
Sekunden
Daten nicht gewertet
T: Test Time In dieser Zeit werden die
Daten gewonnen
U: Force Unit Aktuelle Krafteinheit in der
gemessen wird
L: Load Cell Aktuelle Maßeinteilung der
Kraftmesszelle
S: Sample Rate Anzahl der
Datensätze pro Sekunde
C: Channel Input Aktueller Input um die
Kraft zu messen (wo ist
die
angeschlossen)
F: Force Type Kraftausführung
Beziehung
Kraftmesszelle
D: Decimal Tenths Sollen
angezeigt werden?
Vor der Durchführung eines Tests können Sie die eingestellten Parameter ansehen
und ändern.
Parameter ansehen
 Drücken Sie Button 2, um in den Modus „Parameter Review" zu gelangen.
Das Display zeigt dann z.B. Folgendes:
P:1 T:5 G:100
More> Curs List
Geräte-Nr. 3 Jackson Strength Evaluation System_Bedienungsanleitung
Mögliche Werte
in diesen 0 – 2 Sekunden
werden die
1 – 9 Sekunden
Lbs.. Englische Pfund
Kgs.: Kilogramm
1 – 4
gezählten 10, 20 und 40/Sekunde
Chan. A oder Chan. B
Kraftmesszelle
mit T: Tension (Spannung)
zur C: Compression (Druck)
Dezimalstellen Y: Yes (Ja)
N: No (Nein)
U:kgs
OK
Seite 5 von 15
 Wenn Sie auf den Button 1 (More>) drücken, sieht das Display so aus:
L:1 S:10 C:A F:T
<Back Curs List
 Würden Sie anschließend erneut Button 1 drücken, kämen Sie zurück zur
vorherigen Ansicht. Wir wollen nun aber weiter gehen.
 Wenn Sie Button 3 (List) drücken, wird Ihnen die o. g. Liste angezeigt Display.
Parameter ändern
 Um in den Modus zu gelangen, in dem die Parameter verändert werden können,
drücken Sie den Button „Curs".
 Im Display blinkt dann „P".
Über Button 1 (>>>) gelangen Sie zu den anderen Parametern (von P bis D).
Sollten Sie die Bedeutung einer Abkürzung vergessen haben, drücken Sie auf
den Button 3 (List), damit Ihnen der volle Name des Parameters angezeigt wird.
 Wählen Sie den Parameter aus, den Sie ändern möchten.
Beispiel:
o Wenn Sie die Testzeit verstellen möchten, drücken Sie solange auf Button 1,
bis das „T" blinkt.
o Drücken Sie als nächstes den Button 2 (Sel).
o Um den Wert zu erhöhen, drücken Sie Button 1 (>>>).
Um den Wert zu verringern, drücken Sie Button 2 (<<<).
o Um zurück zu gehen drücken Sie Button 3 (Curs).
o Über Button 4 (OK) gelangen Sie zum Ausgangsbildschirm.
Beschreibung des Parameters „Force Type" (F)
Es stehen zwei Einstellungen zur Auswahl:
 „Tens" (= Tension)

Die Kraftzelle misst die Zugkraft der Versuchsperson.
Es wird ein positiver Wert (+) angezeigt.
 "Comp" (= Compression)

Die Kraftzelle misst den Druck der Versuchsperson.
Es wird ein negativer Wert (-) angezeigt.
Wählen Sie die richtige Einstellung damit die Höchstwerte richtig angezeigt werden.
Geräte-Nr. 3 Jackson Strength Evaluation System_Bedienungsanleitung
D:Y
OK
Button 1
Button 2
Seite 6 von 15
