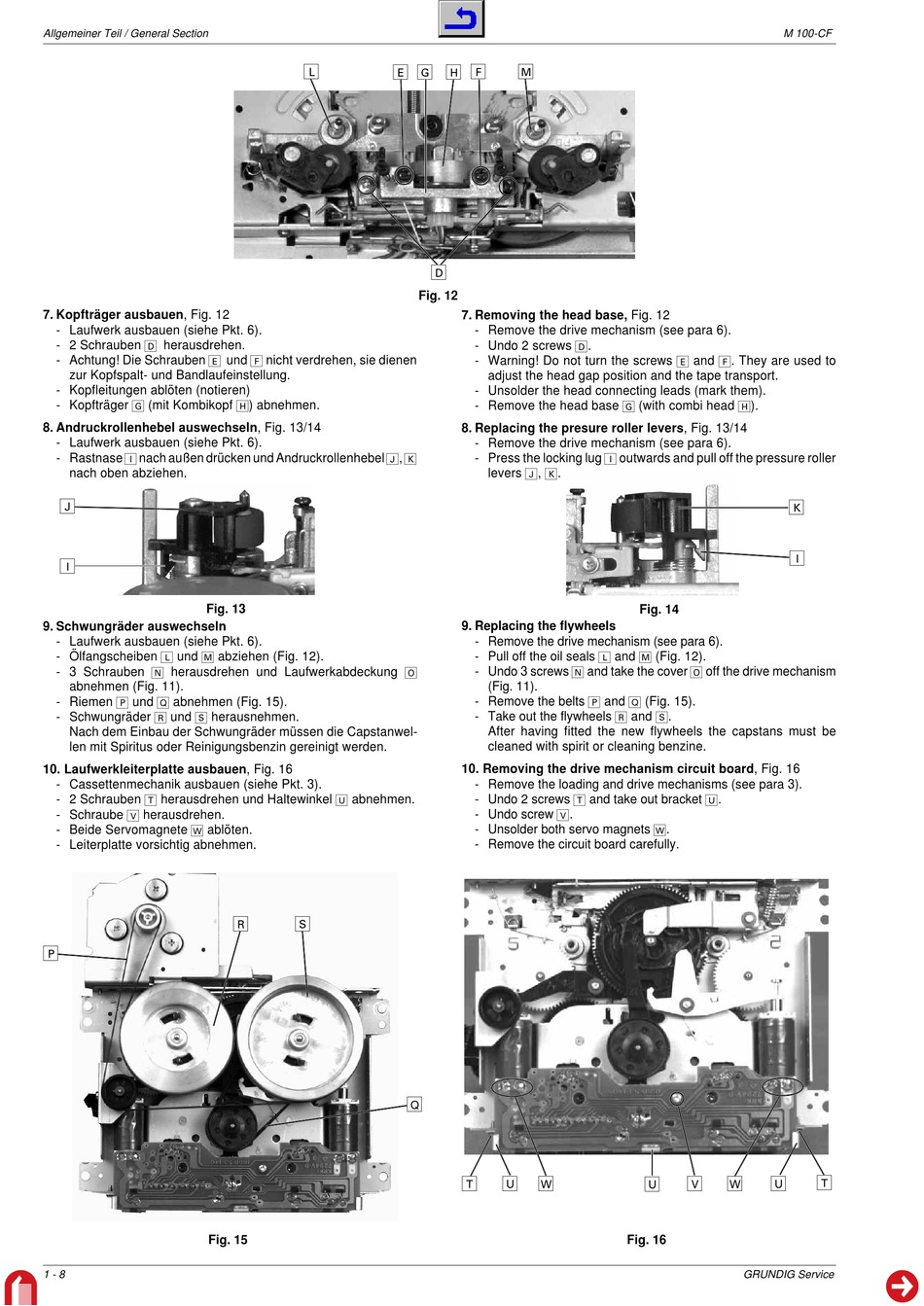

Grundig M 100-CF Serviceanleitung Seite 8

Allgemeiner Teil / General Section
7. Kopfträger ausbauen, Fig. 12
- Laufwerk ausbauen (siehe Pkt. 6).
- 2 Schrauben D herausdrehen.
- Achtung! Die Schrauben E und F nicht verdrehen, sie dienen
zur Kopfspalt- und Bandlaufeinstellung.
- Kopfleitungen ablöten (notieren)
- Kopfträger G (mit Kombikopf H) abnehmen.
8. Andruckrollenhebel auswechseln, Fig. 13/14
- Laufwerk ausbauen (siehe Pkt. 6).
- Rastnase I nach außen drücken und Andruckrollenhebel J, K
nach oben abziehen.
J
I
Fig. 13
9. Schwungräder auswechseln
- Laufwerk ausbauen (siehe Pkt. 6).
- Ölfangscheiben L und M abziehen (Fig. 12).
- 3 Schrauben N herausdrehen und Laufwerkabdeckung O
abnehmen (Fig. 11).
- Riemen P und Q abnehmen (Fig. 15).
- Schwungräder R und S herausnehmen.
Nach dem Einbau der Schwungräder müssen die Capstanwel-
len mit Spiritus oder Reinigungsbenzin gereinigt werden.
10. Laufwerkleiterplatte ausbauen, Fig. 16
- Cassettenmechanik ausbauen (siehe Pkt. 3).
- 2 Schrauben T herausdrehen und Haltewinkel U abnehmen.
- Schraube V herausdrehen.
- Beide Servomagnete W ablöten.
- Leiterplatte vorsichtig abnehmen.
P
Fig. 15
1 - 8
L E
R S
Q
G H F M
D
Fig. 12
7. Removing the head base, Fig. 12
- Remove the drive mechanism (see para 6).
- Undo 2 screws D.
- Warning! Do not turn the screws E and F. They are used to
adjust the head gap position and the tape transport.
- Unsolder the head connecting leads (mark them).
- Remove the head base G (with combi head H).
8. Replacing the presure roller levers, Fig. 13/14
- Remove the drive mechanism (see para 6).
- Press the locking lug I outwards and pull off the pressure roller
levers J, K.
9. Replacing the flywheels
- Remove the drive mechanism (see para 6).
- Pull off the oil seals L and M (Fig. 12).
- Undo 3 screws N and take the cover O off the drive mechanism
(Fig. 11).
- Remove the belts P and Q (Fig. 15).
- Take out the flywheels R and S.
After having fitted the new flywheels the capstans must be
cleaned with spirit or cleaning benzine.
10. Removing the drive mechanism circuit board, Fig. 16
- Remove the loading and drive mechanisms (see para 3).
- Undo 2 screws T and take out bracket U.
- Undo screw V.
- Unsolder both servo magnets W.
- Remove the circuit board carefully.
T U W
M 100-CF
K
I
Fig. 14
U V W U
Fig. 16
