Conrad Electronic HD-210 Bedienungsanleitung

CONRAD IM INTERNET http://www.conrad.de
Impressum
Diese Bedienungsanleitung ist eine Publikation der
Conrad Electronic GmbH, Klaus-Conrad-Straße 1,
D-92240 Hirschau.
Alle Rechte einschließlich Übersetzung vorbehal-
ten. Reproduktionen jeder Art, z. B. Fotokopie, Mi-
kroverfilmung, oder die Erfassung in EDV-Anlagen,
bedürfen der schriftlichen Genehmigung des Her-
ausgebers.
Nachdruck, auch auszugsweise, verboten.
100 %
Diese Bedienungsanleitung entspricht dem techni-
Recycling-
schen Stand bei Drucklegung. Änderung in Technik
papier.
und Ausstattung vorbehalten.
Chlorfrei
© Copyright 2004 by Conrad Electronic GmbH.
gebleicht.
Printed in Germany. *485-03-04/05-MZ
Wartung und Entsorgung
Wartung
Überprüfen Sie regelmäßig die technische Sicherheit
Ihres Thermostaten und der angeschlossenen externen
Geräte, z. B. auf Beschädigung der Leitung und der
Gehäuse.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb
nicht mehr möglich ist, so ist Ihr Thermostat ausser Be-
trieb zu setzen und gegen unbeabsichtigten Betrieb zu
sichern. Batterien aus dem Gehäuse entfernen!
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht
mehr möglich ist, wenn:
- Ihr Thermostat an der Anschlussleitung sichtbare
Beschädigungen aufweist.
- Ihr Thermostat nicht mehr arbeitet
- nach längerer Lagerung unter ungünstigen Ver-
hältnissen
- nach schweren Transportbeanspruchungen
20
B E D I E N U N G S A N L E I T U N G
03/04
Version
Zimmerthermostat
HD-210
Best.-Nr. 61 05 19
Diese Bedienungsanleitung gehört zu diesem Produkt.
Sie enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung. Achten Sie hierauf, auch wenn Sie dieses
Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nach-
lesen auf!
Eine Auflistung der Inhalte finden Sie in dem Inhaltsver-
zeichnis mit Angabe der entsprechenden Seitenzahlen auf
Seite 3.

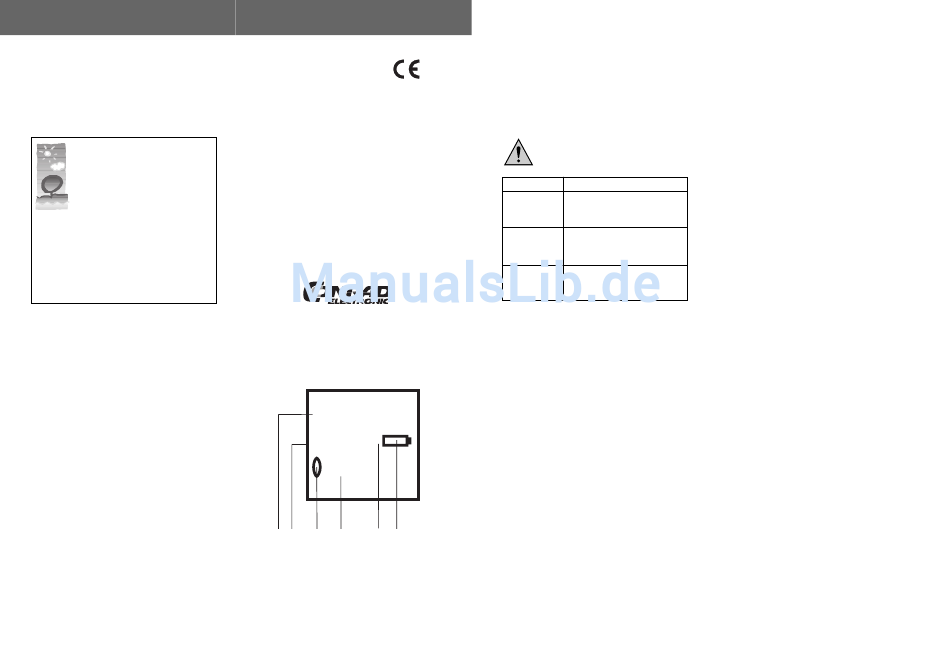

Displayanzeige
23.5
°C
+
OFF
*
21
°C
1 2 3 4 5 6
1 Momentane Raumtemperatur
2 Temperaturwert überschritten (Gerät EIN)
3 Temperatur unterschritten (Gerät EIN)
4 Eingestellte Schalttemperatur
5 Thermostat manuell ausgeschalten
6 Batterie fast leer
Behebung von Störungen
Mit dem Thermostaten haben Sie ein Produkt erwor-
ben, welches nach dem Stand der Technik gebaut wur-
de und betriebssicher ist. Dennoch kann es zu Proble-
men oder Störungen kommen. Deshalb möchten wir
Ihnen hier beschreiben, wie Sie mögliche Störungen
beheben können:
Beachten Sie unbedingt die Sicherheits-
hinweise!
Probleme Lösung
Keine Sind die Batterien voll?
Displayanzeige Wurden die Batterien richtig einge-
legt?
Der Thermostat Haben Sie eventuell den Thermos-
schaltet nicht taten manuell auf Aus geschalten?
(Im Display erscheint OFF)
Der Thermostat Drücken Sie kurz die Reset Taste
reagiert nicht
mehr
22
Wird der Schalttemperaturbereich geändert (von
"Übertemperatur" auf "Untertemperatur" oder um-
gekehrt), so ist die neue Einstellung erst nach ei-
nem Reset aktiv. (Siehe hierzu auch das Kapitel
"Bedienung"!)
Nach dieser Einstellung können Sie nun den Thermos-
taten wieder mit der Rückwand verbinden. Der Ther-
mostat ist jetzt betriebsbereit.
5 18
Darüber hinaus ist dies mit Gefahren wie z. B. Kurzschluss,
Brand, elektrischer Schlag etc. verbunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut
werden!
Die Sicherheitshinweise sind unbedingt zu beachten!
Inhaltsverzeichnis
Seite
Einführung ........................................................................2
Bestimmungsgemäße Verwendung ...................................2
Inhaltsverzeichnis .............................................................3
Einzelteilbezeichnung........................................................4
Sicherheitshinweise..........................................................6
Produktbeschreibung ........................................................8
Installation ........................................................................8
Mechanische Befestigung der Montageelemente............8
Einlegen der Batterien ....................................................9
Montage.......................................................................12
Installation des zu steuernden Externen Gehäuses .........13
Programmierung.............................................................16
Bedienung ......................................................................19
Wartung und Entsorgung.................................................20
Wartung .......................................................................20
Entsorgung...................................................................21
Behebung von Störungen................................................22
Technische Daten ...........................................................23
• Setzen Sie die Geräte keinen extremen Tempera-
turen, starken Vibrationen oder hoher Feuchtigkeit
aus.
• Schalten Sie die Geräte niemals gleich ein, wenn sie
von einem kalten Raum in einen warmen Raum ge-
bracht wurden. Das dabei entstehende Kondens-
wasser kann unter Umständen die Geräte zerstören.
Lassen Sie die Geräte ausgeschaltet auf Zimmer-
temperatur kommen. Warten Sie bis das Kondens-
wasser verdunstet ist.
• Lassen Sie das Verpackungsmaterial nicht achtlos
liegen, Kunststofffolien bzw. -tüten, Stryoporteile,
etc. könnten für Kinder zu einem gefährlichen Spiel-
zeug werden.
• Das Gerät ist nicht für den industriellen Einsatz ge-
eignet.
• Sollten Sie sich über den korrekten Anschluss nicht
im Klaren sein oder sollten sich Fragen ergeben, die
nicht im Laufe der Bedienungsanleitung abgeklärt
werden, so setzen Sie sich bitte mit unserer techni-
schen Auskunft oder einem anderen Fachmann in
Verbindung.
