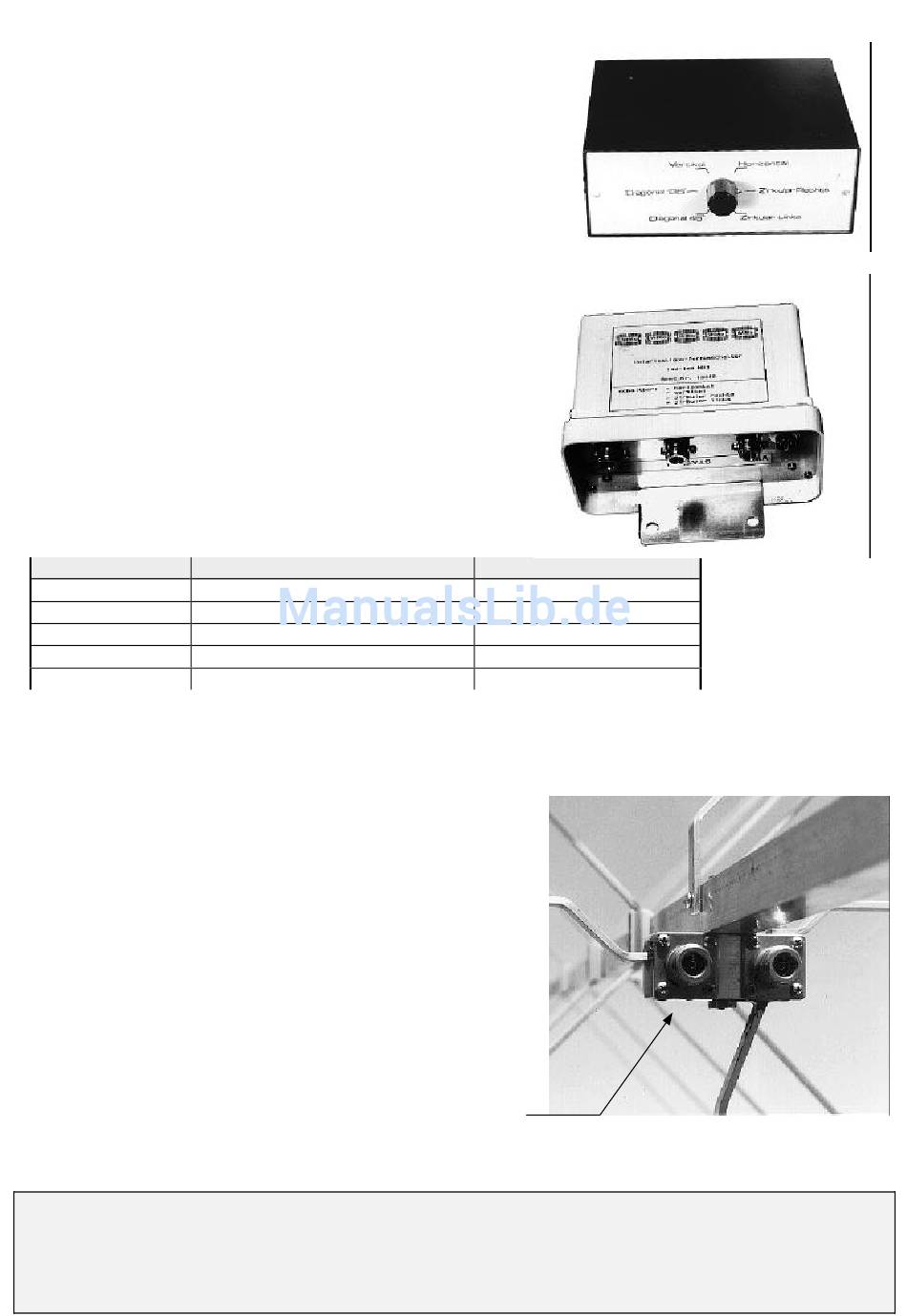

• Wenn die Polarisation der Antennen umschaltbar bleiben soll,
so kann dazu unsere Polarisations-Umschaltbox (nur für 2m
erhältlich) verwendet werden; von der Antenne werden jetzt
zwei gleichlange Speisekabel bis zur Umschaltbox geführt.
Von der Umschaltbox führt ein kurzes Kabelstück zum Funk-
gerät. Duch den Drehschalter an der Box kann nun die Polari-
sationsrichtung manuell geändert werden.
• Zum ferngesteuerten Umschalten der Polarisation
unsere
Antennenumschalter
Fernumschalter verwendet. Die wetterfeste Relaisbox
wird am Mast oder unter Dach befestigt. Zwei Eingänge
für die beiden Antennenanschlüsse, ein Ausgang für das
Anschlußkabel zur Station.
Schaltbare Polarisationsrichtungen:
vertikal
horizontal
zirkular rechts
zirkular links
Anschluß unserer Phasenleitungen
Die Antenne muß mit nach hinten zeigenden N-Buchsen
montiert werden. Für rechtsdrehende Zirkular-Polarisa-
tion ist dann das längere der beiden Kabel an den Hori-
zontal-Anschluß der Antenne anzuschließen.
Wenn die Anschlüsse vertauscht werden, erreicht man
linksdrehende statt rechtsdrehende Polarisation. Abhän-
gig von der Polarisation der Gegenstation kann sich
durch diesen Fehler eine Zusatzdämpfung von weit über
10 dB ergeben!
WiMo Antennen und Elektronik GmbH
Am Gäxwald 14 D-76863 Herxheim Tel.(07276) 96680
http://www.wimo.com
oder
unsere
Polarisations-Fernumschalter
x
x
x
x
Horizontal-Anschluß
- 5 -
werden
Polarisations-
Antennen-Umschalter
x
x
-
-
e-mail: info@wimo.com
FAX: 966811
