Stockung von gleichen Antennen
Der Antennengewinn kann erhöht werden, indem mehrere gleiche Antennen zusammengeschaltet
werden, die vertikal oder horizontal oder in beide Richtungen gestockt sind. Theoretisch ergibt jede
Verdoppelung einen Mehrgewinn von 3 dB, wenn der optimale Stockungsabstand eingehalten wird.
Beim Zusammenschalten von mehreren Antennen entstehen jedoch Nebenzipfel im Diagramm. Der in
der Tabelle angegebene Stockungsabstand stellt einen Kompromiß zwischen minimalen Nebenzipfeln
und optimalem Gewinn dar.
Zusammenschalten von gestockten Antennen
Was wird benötigt?

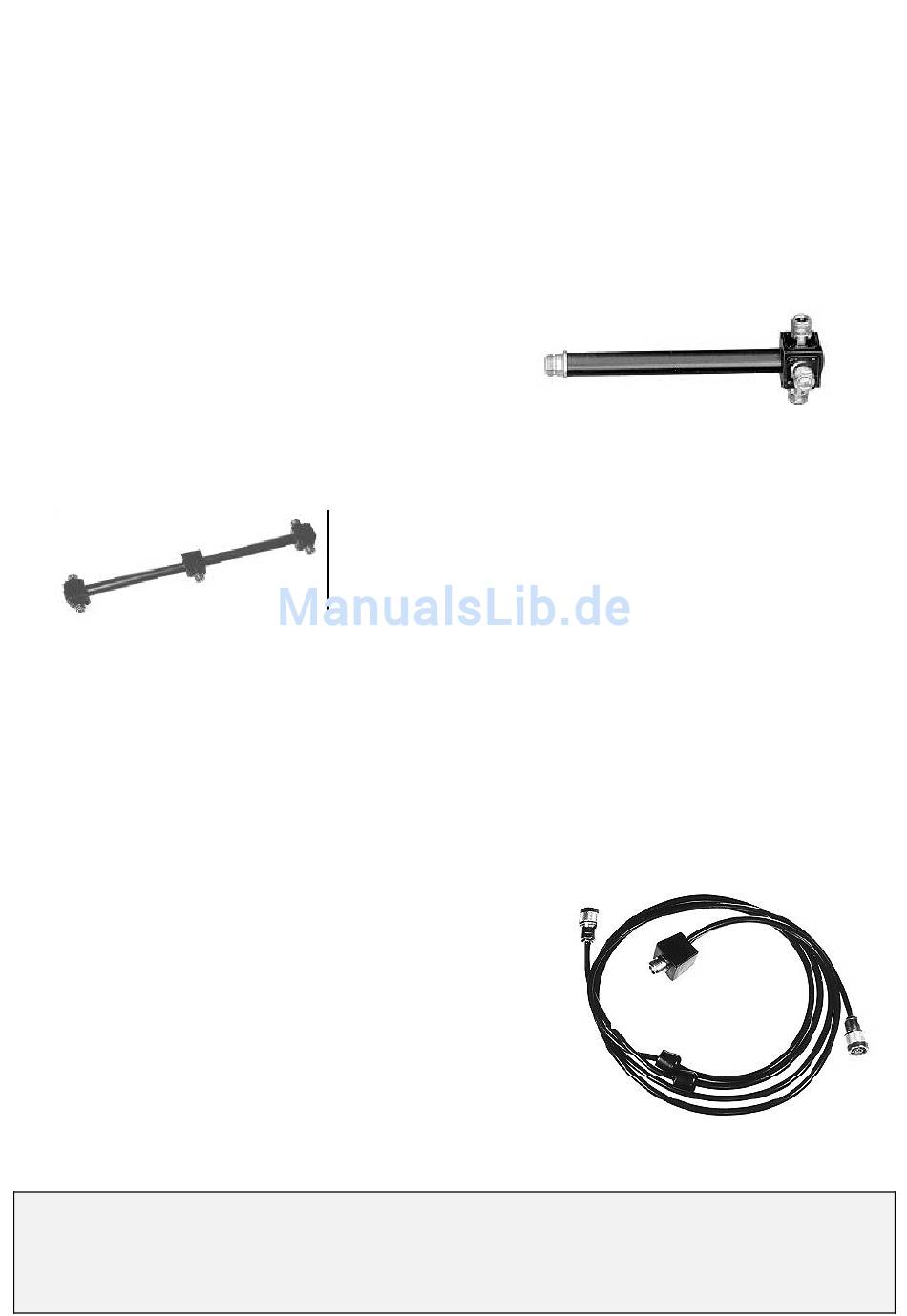

Zwei oder vier gleiche Antennen können über koaxiale
Anpaßtöpfe ebenenweise zusammengeschaltet werden; für
jede Ebene wird also ein Anpaßtopf benötigt. Die Anpaß-
töpfe übernehmen die nahezu verlustfreie Transformation
des Wellenwiderstandes von 12,5 oder 25 Ω der parallel-
geschalteten Antennen auf die erforderlichen 50 Ω. Die Anschlußkabel vom Anpaßtopf zu den einzel-
nen Dipolen müssen exakt gleiche Länge haben, damit es nicht zu unerwünschten Phasendrehungen
kommt!
Es gibt auch einen Trick, zwei gestockte X-Quads mit EINEM 4-fach Anpaßtopf und OHNE zusätzliche
Phasenleitungen fest auf rechtsdrehende Zirkularposition zu verschalten; wer's vorhat und nicht weiß
wie's geht, bitte bei WiMo anrufen...
Überlegungen zur Zirkular-Polarisation
• Sollen X-Quads fest mit rechtsdrehender Zirkularpolarisation
betrieben werden, so ist zum Zusammenschalten der beiden
Ebenen eine Phasenleitung erforderlich. Diese wird direkt an
der Antenne montiert, besteht aus verschiedenen Koaxkabe-
labschnitten mit unterschiedlichen Längen und Wellenwider-
ständen und sorgt zum Einen für den erforderlichen Phasen-
versatz der beiden Ebenen, zum Anderen für die Anpassung
an das 50 Ohm-Speisekabel (es ist nur ein Speisekabel er-
forderlich). Nachteil dieser preiswerten Lösung: die Polarisa-
tion der Antennen ist fest auf zirkular rechtsdrehend einge-
stellt und nicht mehr umschaltbar. Für unsere X-Quads sind
anschlußfertige Phasenleitungen
die Dipole und N-Buchse für die Speiseleitung erhältlich.
WiMo Antennen und Elektronik GmbH
Am Gäxwald 14 D-76863 Herxheim
http://www.wimo.com
- 4 -
Für H-förmige Antennenanordnungen sind unsere langen Anpaß-
töpfe besonders gut geeignet: der Anpaßtopf wird in der Mitte des
'H' montiert, von den Enden führen die Zuleitungen symmetrisch
zu den einzelnen Antennen.
mit zwei N-Steckern für
Tel.(07276) 96680
e-mail: info@wimo.com
FAX: 966811
