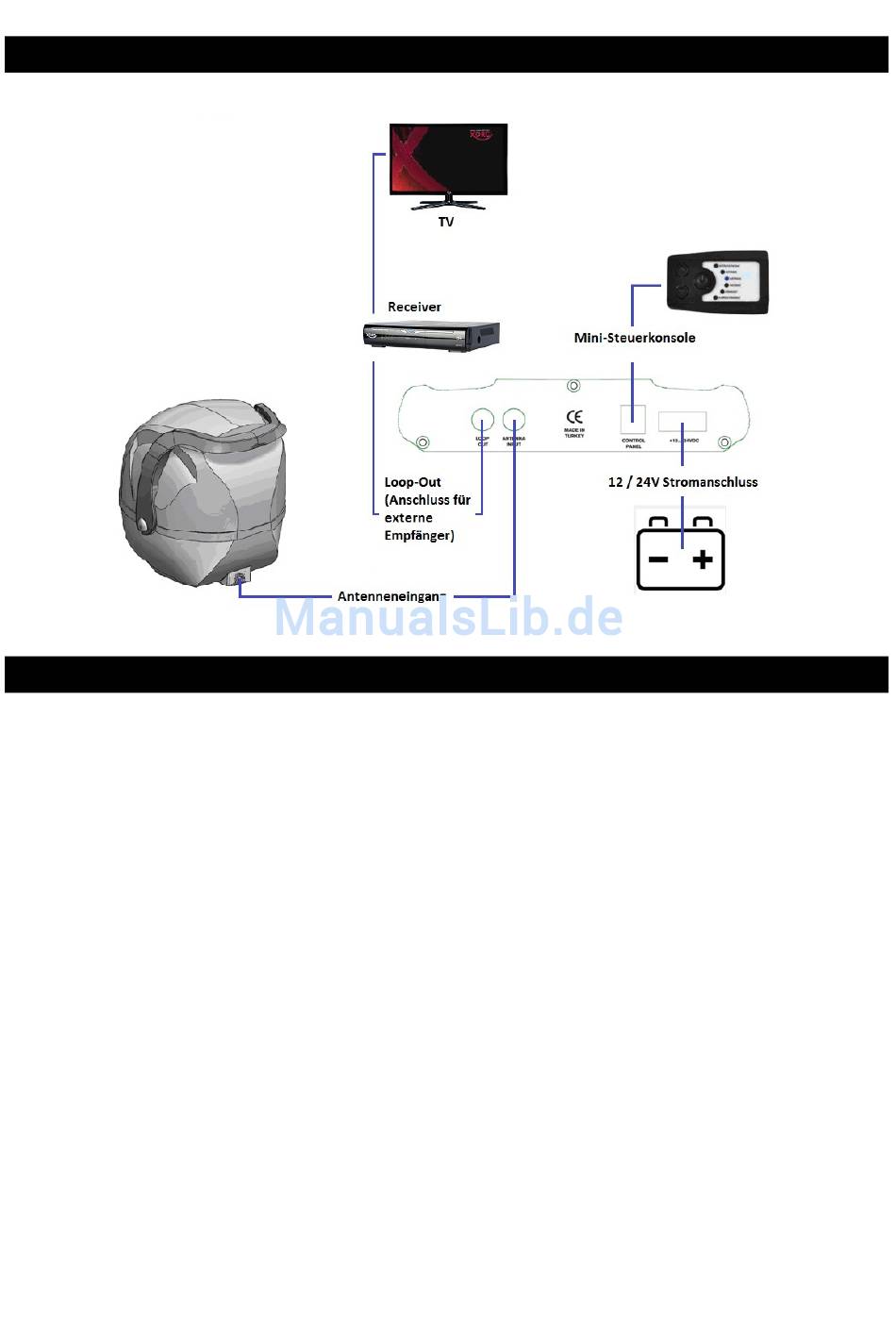

Anschlussdiagramm

Installation

1. Lassen Sie das Steuergerät bis zum Abschluss der Installation ausgeschaltet.
2. Schließen Sie das Koaxialkabel (8 Meter) von der Antenneneinheit
ausschließlich an den "DCR-Port" an, verbinden Sie das andere Ende mit dem
Antenneneingang (ANTENNA IN) am Steuergerät. Das zweite Koaxialkabel
(1,5 Meter) können Sie nun zwischen dem "Loop-Out" der Steuereinheit und
dem Satelliten-Receiver (LNB-IN/SAT-Eingang) verbinden. Der Loop-Ausgang
gibt das vollständige Sat Signal an den Receiver oder ggf. den Fernseher
weiter.
3. Verbinden Sie nun die 12-24 V DC Spannungsversorgung von der Batterie
über eine 5 Ampere Sicherung mit dem Eingang des Steuergerätes. Die 5
Ampere Sicherung schützt Sie vor evtl. Schäden durch z. B. Kabelbrand oder
einen Kurzschluss.
Bemerkung :
Der MPA 38 Pro besitzt zusätzlich eine Auto Skew Funktion, die den
Polarisationswinkel des LNBs automatisch einstellt und einen GPS Empfänger für
eine exakte und schnelle Positionsbestimmung.
