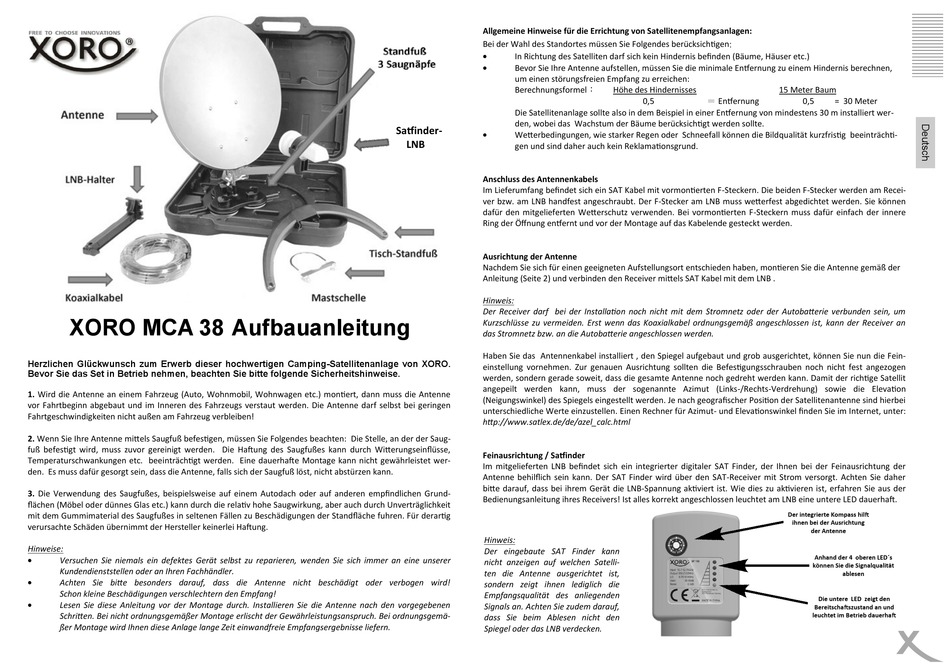

XORO MCA 38 Aufbauanleitung

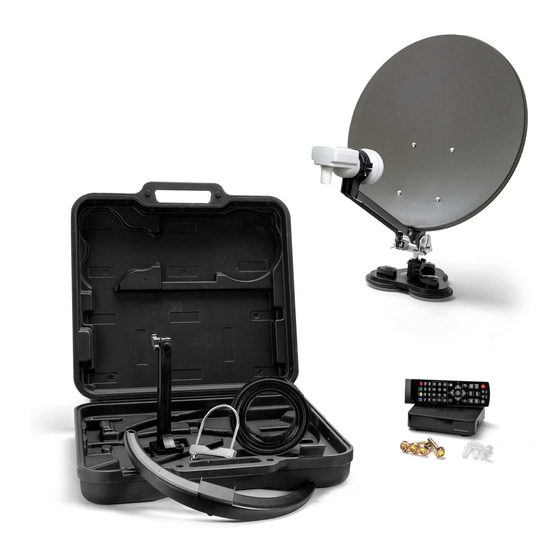

Herzlichen Glückwunsch zum Erwerb dieser hochwertigen Camping-Satellitenanlage von XORO.
Bevor Sie das Set in Betrieb nehmen, beachten Sie bitte folgende Sicherheitshinweise.
1. Wird die Antenne an einem Fahrzeug (Auto, Wohnmobil, Wohnwagen etc.) montiert, dann muss die Antenne
vor Fahrtbeginn abgebaut und im Inneren des Fahrzeugs verstaut werden. Die Antenne darf selbst bei geringen
Fahrtgeschwindigkeiten nicht außen am Fahrzeug verbleiben!
2. Wenn Sie Ihre Antenne mittels Saugfuß befestigen, müssen Sie Folgendes beachten: Die Stelle, an der der Saug-
fuß befestigt wird, muss zuvor gereinigt werden. Die Haftung des Saugfußes kann durch Witterungseinflüsse,
Temperaturschwankungen etc. beeinträchtigt werden. Eine dauerhafte Montage kann nicht gewährleistet wer-
den. Es muss dafür gesorgt sein, dass die Antenne, falls sich der Saugfuß löst, nicht abstürzen kann.
3. Die Verwendung des Saugfußes, beispielsweise auf einem Autodach oder auf anderen empfindlichen Grund-
flächen (Möbel oder dünnes Glas etc.) kann durch die relativ hohe Saugwirkung, aber auch durch Unverträglichkeit
mit dem Gummimaterial des Saugfußes in seltenen Fällen zu Beschädigungen der Standfläche fuhren. Für derartig
verursachte Schäden übernimmt der Hersteller keinerlei Haftung.
Hinweise:

Versuchen Sie niemals ein defektes Gerät selbst zu reparieren, wenden Sie sich immer an eine unserer
Kundendienststellen oder an Ihren Fachhändler.

Achten Sie bitte besonders darauf, dass die Antenne nicht beschädigt oder verbogen wird!
Schon kleine Beschädigungen verschlechtern den Empfang!

Lesen Sie diese Anleitung vor der Montage durch. Installieren Sie die Antenne nach den vorgegebenen
Schritten. Bei nicht ordnungsgemäßer Montage erlischt der Gewährleistungsanspruch. Bei ordnungsgemä-
ßer Montage wird Ihnen diese Anlage lange Zeit einwandfreie Empfangsergebnisse liefern.
Allgemeine Hinweise für die Errichtung von Satellitenempfangsanlagen:
Bei der Wahl des Standortes müssen Sie Folgendes berücksichtigen:

In Richtung des Satelliten darf sich kein Hindernis befinden (Bäume, Häuser etc.)

Bevor Sie Ihre Antenne aufstellen, müssen Sie die minimale Entfernung zu einem Hindernis berechnen,
um einen störungsfreien Empfang zu erreichen:
Berechnungsformel：
Die Satellitenanlage sollte also in dem Beispiel in einer Entfernung von mindestens 30 m installiert wer-
den, wobei das Wachstum der Bäume berücksichtigt werden sollte.
Satfinder-

Wetterbedingungen, wie starker Regen oder Schneefall können die Bildqualität kurzfristig beeinträchti-
LNB
gen und sind daher auch kein Reklamationsgrund.
Anschluss des Antennenkabels
Im Lieferumfang befindet sich ein SAT Kabel mit vormontierten F-Steckern. Die beiden F-Stecker werden am Recei-
ver bzw. am LNB handfest angeschraubt. Der F-Stecker am LNB muss wetterfest abgedichtet werden. Sie können
dafür den mitgelieferten Wetterschutz verwenden. Bei vormontierten F-Steckern muss dafür einfach der innere
Ring der Öffnung entfernt und vor der Montage auf das Kabelende gesteckt werden.
Ausrichtung der Antenne
Nachdem Sie sich für einen geeigneten Aufstellungsort entschieden haben, montieren Sie die Antenne gemäß der
Anleitung (Seite 2) und verbinden den Receiver mittels SAT Kabel mit dem LNB .
Hinweis:
Der Receiver darf bei der Installation noch nicht mit dem Stromnetz oder der Autobatterie verbunden sein, um
Kurzschlüsse zu vermeiden. Erst wenn das Koaxialkabel ordnungsgemäß angeschlossen ist, kann der Receiver an
das Stromnetz bzw. an die Autobatterie angeschlossen werden.
Haben Sie das Antennenkabel installiert , den Spiegel aufgebaut und grob ausgerichtet, können Sie nun die Fein-
einstellung vornehmen. Zur genauen Ausrichtung sollten die Befestigungsschrauben noch nicht fest angezogen
werden, sondern gerade soweit, dass die gesamte Antenne noch gedreht werden kann. Damit der richtige Satellit
angepeilt werden kann, muss der sogenannte Azimut (Links-/Rechts-Verdrehung) sowie die Elevation
(Neigungswinkel) des Spiegels eingestellt werden. Je nach geografischer Position der Satellitenantenne sind hierbei
unterschiedliche Werte einzustellen. Einen Rechner für Azimut- und Elevationswinkel finden Sie im Internet, unter:
http://www.satlex.de/de/azel_calc.html
Feinausrichtung / Satfinder
Im mitgelieferten LNB befindet sich ein integrierter digitaler SAT Finder, der Ihnen bei der Feinausrichtung der
Antenne behilflich sein kann. Der SAT Finder wird über den SAT-Receiver mit Strom versorgt. Achten Sie daher
bitte darauf, dass bei ihrem Gerät die LNB-Spannung aktiviert ist. Wie dies zu aktivieren ist, erfahren Sie aus der
Bedienungsanleitung ihres Receivers! Ist alles korrekt angeschlossen leuchtet am LNB eine untere LED dauerhaft.
Hinweis:
Der eingebaute SAT Finder kann
nicht anzeigen auf welchen Satelli-
ten die Antenne ausgerichtet ist,
sondern zeigt ihnen lediglich die
Empfangsqualität des anliegenden
Signals an. Achten Sie zudem darauf,
dass Sie beim Ablesen nicht den
Spiegel oder das LNB verdecken.
Höhe des Hindernisses 15 Meter Baum
＝ Entfernung
0,5
Der integrierte Kompass hilft
ihnen bei der Ausrichtung
0,5 = 30 Meter
der Antenne
Anhand der 4 oberen LED´s
können Sie die Signalqualität
ablesen
Die untere LED zeigt den
Bereitschaftszustand an und
leuchtet im Betrieb dauerhaft
