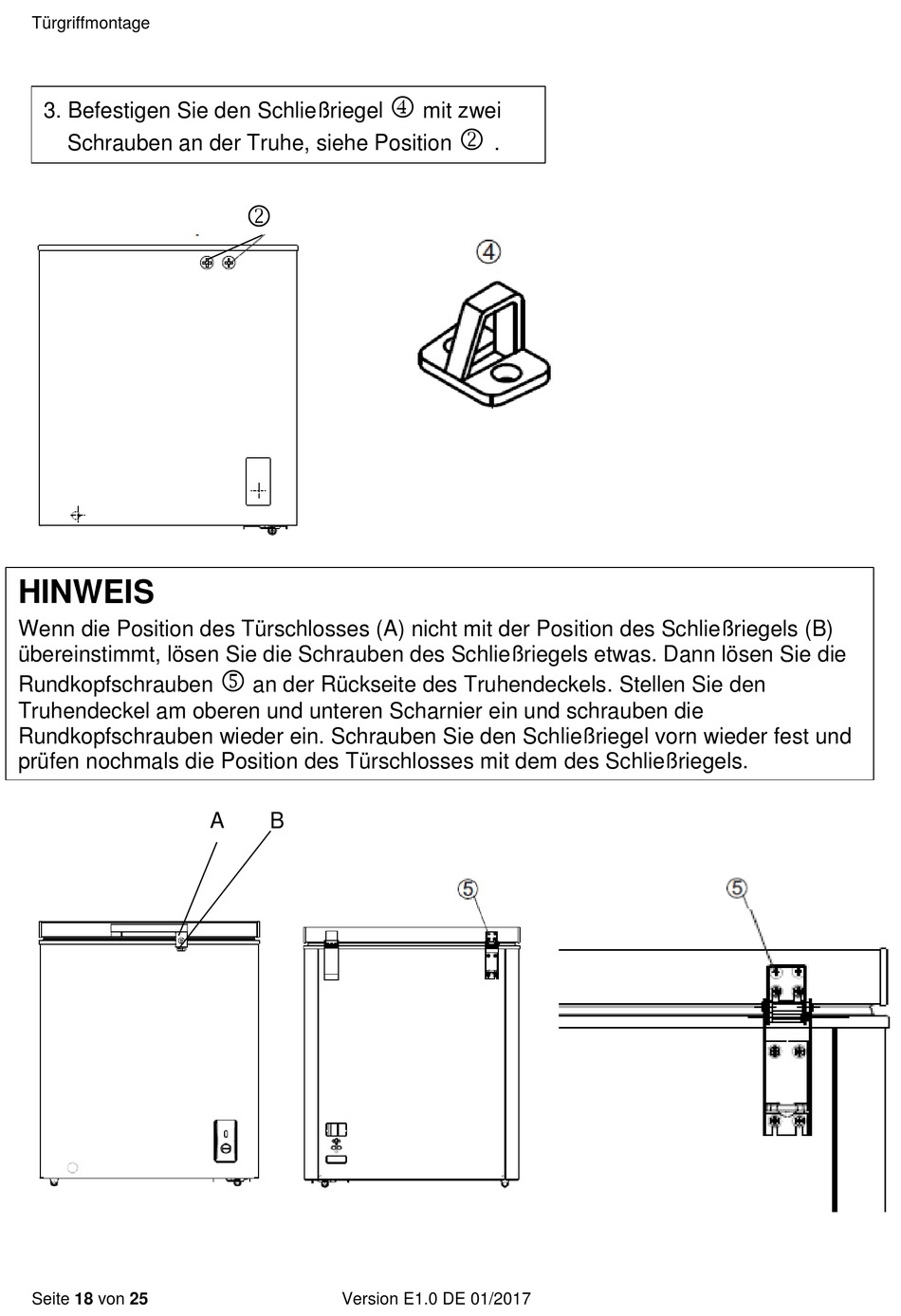

Türgriffmontage
3. Befestigen Sie den Schließriegel
Schrauben an der Truhe, siehe Position
HINWEIS
Wenn die Position des Türschlosses (A) nicht mit der Position des Schließriegels (B)
übereinstimmt, lösen Sie die Schrauben des Schließriegels etwas. Dann lösen Sie die
Rundkopfschrauben
Truhendeckel am oberen und unteren Scharnier ein und schrauben die
Rundkopfschrauben wieder ein. Schrauben Sie den Schließriegel vorn wieder fest und
prüfen nochmals die Position des Türschlosses mit dem des Schließriegels.
Seite 18 von 25
an der Rückseite des Truhendeckels. Stellen Sie den
A
B
Version E1.0 DE 01/2017
mit zwei
.
