Anschluss an Ihr Netzwerk

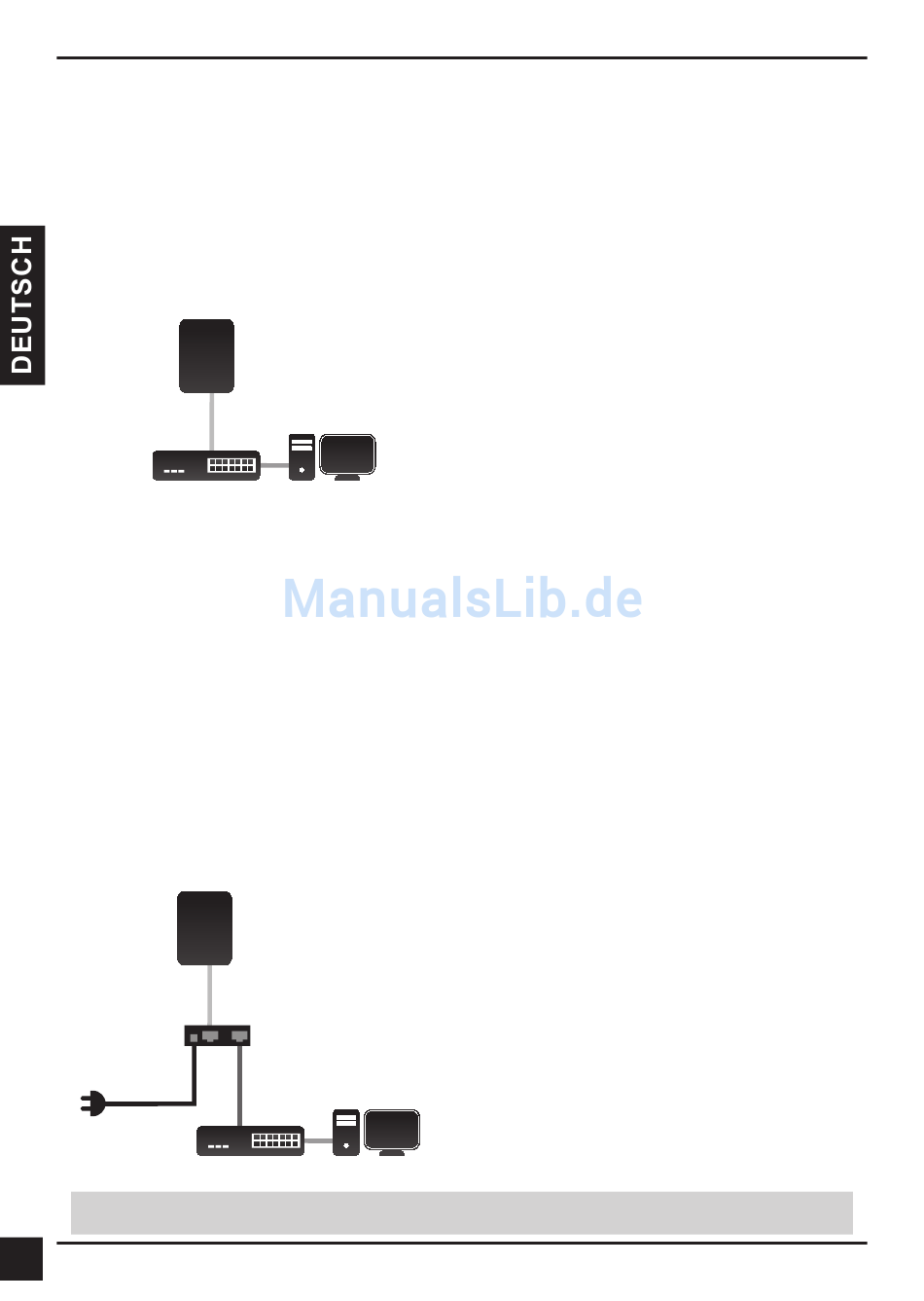

Sie können den DAP-2230 mit einem PoE
Switch verbinden oder einen PoE-Injektor zur
Stromversorgung des AP verwenden.
Anschluss an einen PoE Switch
Verbinden Sie das an den DAP-2230
angeschlossene Ethernet-Kabel mit Ihrem
PoE Switch.
A
PoE Switch
Anschluss an einen PoE-Injektor
A. Schließen Sie das an den DAP-2230
angeschlossene Ethernet-Kabel an den
P+DATA OUT Ethernet-Ausgang am PoE-
Injektor an.
B. Schließen Sie ein Ethernet-Kabel an den
DATA IN Ethernet-Eingang am PoE-Injektor
an. Schließen Sie das andere Ende des
Ethernet-Kabels an Ihren Netzwerk-Switch
oder Router an.
C. Schließen Sie das Netzteil an den
mit POWER IN gekennzeichneten
Stromanschluss am PoE-Injektor an und
stecken Sie das Netzteil in eine Steckdose.
A
POWER IN
C
Router oder Switch
TECHNISCHE UNTERSTÜTZUNG
6 6
D-Link DAP-2230 Quick Install Guide
AP
LAN (PoE)
Computer
AP
LAN (PoE)
P+DATA OUT
PoE-Injektor
DATA IN
B
Computer
Konfiguration
Falls Sie den DAP-2230 lokal konfigurieren,
verbinden Sie einen PC mit dem gleichen
Netzwerk, mit dem der DAP-2230
verbunden ist.
A. Weisen Sie Ihrem PC, der sich im
gleichen Netzwerksegment wie der
DAP-2230 befindet, eine statische
IP-Adresse zu. Da die standardmäßige
IP-Adresse dieser Einheit 192.168.0.50
ist, können Sie eine beliebige Adresse
zwischen 192.168.0.1 bis 192.168.0.254
(außer 192.168.0.50) wählen.
B. Öffnen Sie einen Webbrowser und
rufen Sie http://192.168.0.50 auf.
Geben Sie admin als Benutzernamen
ein und lassen Sie das Kennwortfeld
leer, um sich auf der webbasierten
Benutzeroberfläche anzumelden.
Sie können nun den DAP-2230 über
die webbasierte Benutzeroberfläche
konfigurieren.
