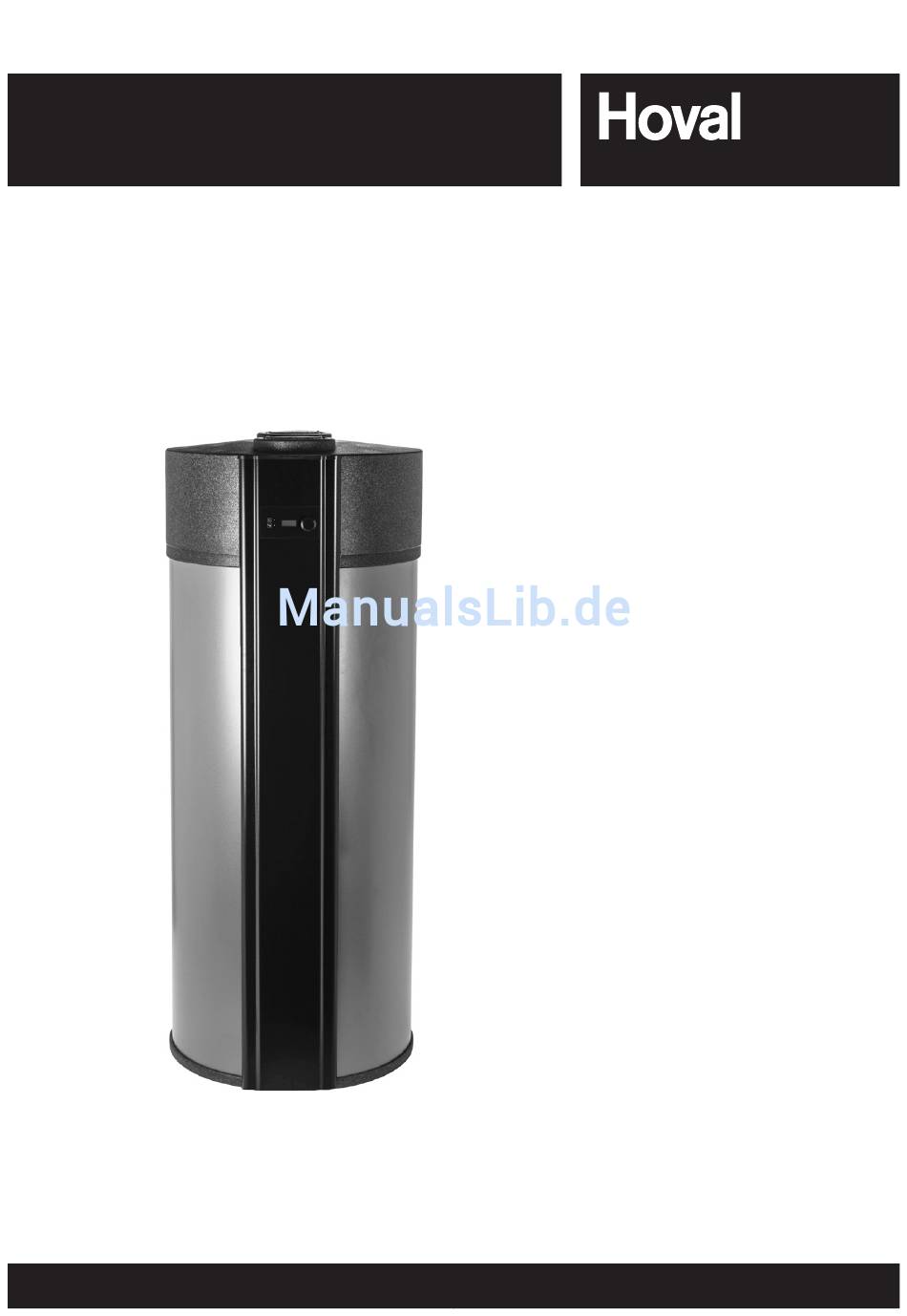

Bedienungsanleitung

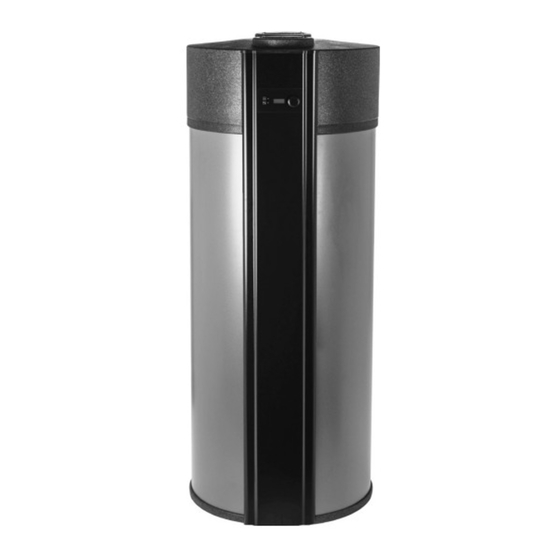

CombiVal WPE (300), WPER (300), WPEF (300)
Wassererwärmer-Wärmepumpe
Änderungen vorbehalten
|
4 215 949 / 00 - 02/18
Schweiz
Hoval AG
General Wille-Strasse 201
CH-8706 Feldmeilen
Telefon
044 925 61 11
Telefax
044 923 11 39
Österreich
Hoval Gesellschaft mbH
Hovalstrasse 11
AT-4614 Marchtrenk
Telefon
050 365 - 0
Telefax
050 365 - 5005
Deutschland
Hoval GmbH
Humboldtstrasse 30
DE-85609 Aschheim-Dornach
Telefon
089 92 20 97-0
Telefax
089 92 20 97-77
DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hoval CombiVal WPE 300
Inhaltszusammenfassung für Hoval CombiVal WPE 300
- Seite 1 Schweiz Hoval AG General Wille-Strasse 201 CH-8706 Feldmeilen Telefon 044 925 61 11 Telefax 044 923 11 39 Österreich Hoval Gesellschaft mbH Hovalstrasse 11 AT-4614 Marchtrenk Telefon 050 365 - 0 Telefax 050 365 - 5005 Deutschland Hoval GmbH Humboldtstrasse 30...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Wichtige Adressen ..........................2 Sicherheitshinweise ..........................3 Produktbeschreibung ..........................4 Bedienung ............................... 5 Benutzerebene (Hauptmenü)...............................5 Funktionbeschreibung der Steuerung ....................9 Wassererwärmerbetrieb ..............................9 Abtaubetrieb ..................................9 Legionellen-Schutz ................................9 Alarm-/Störungsanzeige ........................10 Fehlerarten ..................................10 Fehlermeldungs-Übersicht ..............................10 Störungsermittlung ..........................11 Betrieb/Wartung/Service ........................13 Betrieb und Wartung .................................13 Allgemeine Kontrollen ...............................13 Magnesium-Schutzanode ..............................13... -
Seite 3: Sicherheitshinweise
• Vor der Inbetriebnahme ist eine Installationskontrolle durch- zum Gerät ausziehen. zuführen und die Anlage vom Installateur freizugeben. • Bedienen Sie Ihre Hoval Wärmepumpe nur an Hand die- ser Bedienungsanleitung, um einen sicheren, wirtschaft- lichen und störungsfreien Betrieb zu gewährleisten. -
Seite 4: Produktbeschreibung
PRoduKtBeScHReiBung Produktbeschreibung Mit Hilfe der integrierten Wärmepumpe wird dabei der Umgebungs luft die Energie entzogen und damit das Die Wassererwärmer-Wärmepumpe CombiVal WPE/ Wasser aufgeheizt. So spart man bis zu zwei Drittel der WPER gewinnt einen Grossteil der Energie für die Warm- Energiekosten für die Warmwasserbereitung. -
Seite 5: Bedienung
Bedienung Bedienung Benutzerebene (Hauptmenü) Hauptmenu 12 Informationen bzw. Funktionen stehen zur Verfügung: Anzeige Bedienungsfeld 1 2 3 1. Warmwasser-Ist-Temperatur Wasser 45°C Ist-Wert-Anzeige 1 Betriebs- und Störungsanzeige Wärmepumpe Verdampfertemperatur Grün=Betrieb, Orange=Standby Rot=Störung 2 Betriebs- und Störungsanzeige Verdamp Zusatzheizung (Kessel bzw. Elektroheizstab) 5°C Grün=Betrieb, Orange=Standby Rot=Störung... - Seite 6 Bedienung 4. Betriebszustands-Angaben 6. Min.Warmwassertemperatur Betr.art W.Wasser T min 35°C WP in Warmwasser-Betrieb Weitere Angaben: Soll-Minimal-Temperatur • Aus • Absenkz. = WP befindet sich gemäss Die Einstellung erfolgt analog. (siehe Punkt Timerschaltung im Standby 5, Warmwassertemperatur). Wird diese • Legionel = Erwärmung auf 60 °C im Betrieb Temperatur unterschritten, schaltet die im •...
- Seite 7 Bedienung 9. Legionellen-Schutz 12. Separate Gebläse Konfiguration Legionel GeblKonf • Ein = Die Warmwassertemperatur wird 14-tägig auf 60 °C erhöht Modus-Anzeige • Aus = keine Schutzfunktion Diese Funktion ist für separate Lüftung mit dem Ventilator im Standby-Modus der Wärmepumpe bestimmt: 10.
- Seite 8 Bedienung 15. Photovoltaik Wärmepumpe 19. Verbleibende Abwesenheitstage PV-WP 52° C Tage • 5 °C – T max.: Solltemperaturbereich bei aktivierter PV-Funktion. • 0-99 Dieser Parameter bestimmt die WW- Anzeige der verbleibenden Abwesen- Solltemperatur, die alleine mit der WP heitstage. bei aktivierter PV-Funktion erreicht wird. 20.
-
Seite 9: Funktionbeschreibung Der Steuerung
FunKtionBeScHReiBung deR SteueRung Funktionbeschreibung der Steuerung Wassererwärmerbetrieb Die Aufheizung des Wassererwärmers erfolgt je nach Einstellung wahlweise oder gemeinsam über die Wär- mepumpe, Elektroheizung bzw. Heizkessel. Die Funktion des Wassererwärmerbetriebes ist über das Benutzer- Programm gesteuert: Wärmepumpe: Betriebszustand W.Wasser. Temperatur- steuerung: durch Fühlerwert (Tmax=Setpoint und Tmin). Die Wärmepumpe wird eingeschaltet, wenn der einge- stellte Sollwert unterschritten bzw. -
Seite 10: Alarm-/Störungsanzeige
ALARM-/StöRungSAnzeige Alarm-/Störungsanzeige Die Pressostat-Fehlermeldungen 5 & 6 werden folgen- dermassen behandelt. Fehlerarten Fehlermeldung 5 (Pressostat-Fehlermeldung tritt zum Es gibt 3 Arten von Meldungen (siehe unten). Auf dem ersten Mal auf): Abschaltung der Wärmepumpe. Auto- Display können gleichzeitig 3 verschiedene Meldungen matischer Wiederanlauf der Wärmepumpe, falls sich der angezeigt werden. -
Seite 11: Störungsermittlung
Sie nach folgender Stö- rungs-Checkliste vor. Vergewissern Sie sich, dass Sie die Angaben in der Bedienungsanleitung eingehalten haben. Sollte die Störung trotzdem nicht behoben werden kön- nen, wenden Sie sich bitte an Ihren Hoval Kundendienst. Typ CombiVal WPE , WPER Störung Ursache... - Seite 12 StöRungSeRMittLung Typ CombiVal WPE , WPER Störung Ursache Abhilfe Kondenswasseraustritt im Betrieb • Kondenswasser-Ablauf verstopft • reinigen Geruch • kein Ablaufsiphon montiert • Siphon montieren • kein Wasser im Ablaufsiphon • Wasser einfüllen 4 215 949 / 00...
-
Seite 13: Betrieb/Wartung/Service
Bei allen Arbeiten am Gerät Netzstecker In Gebieten mit hohem Kalkanteil (über 16° dH resp. ausziehen! 28° fH) sollte nach 2-3 Jahren eine Kontrolle erfolgen. Fragen Sie Ihren Heizungsfachmann oder den Hoval Ausserbetriebsetzung Kundendienst. Durch Ausschalten der Wassererwärmer Wärmepumpe am Bedienungsfeld kann die Wärmepumpe ausser Be- trieb gesetzt werden (siehe Bedienung). - Seite 14 Klimatechnik General Wille-Strasse 201, 8706 Feldmeilen Tel. 0848 811 950, Fax 0848 811 951 klimatechnik@hoval.ch Österreich Hoval Gesellschaft mbH Marchtrenk Hohenems Hovalstrasse 11, 4614 Marchtrenk Franz-Michael-Felder-Strasse 6, 6845 Hohenems Hovalstrasse 11 Tel. 050 365 - 5550, Fax 050 365 - 5506 Tel.
