Aufstellungshinweise
Aeroheat Aussenaufstellung
Untergrund
• Die Wärmepumpe ist grundsätzlich auf einer
dauerhaft ebenen, glatten und waagrechten
Fläche aufzustellen. Empfohlen wird die
Austellung der Wärmepumpe auf einer gegos-
senen Betonplatte oder auf Gehwegplatten, die
auf einer Frostschutzschicht ausgelegt werden.
• Die Wärmepumpe muss ganzflächig und waage-
recht aufgestellt werden.
• Zur Vermeidung von Schallbrücken muss der
Wärmepumpensockel über den gesamten
Umfang angeschlossen sein.
• Der Untergrund des Aufstellungsortes muss
dauerhaft fest sein.
Dachaufstellung!
Bei einer Dachaufstellung werden spezielle Anforderungen an den Sockel
gestellt. Vibrationen der WP müssen durch den Sockel absorbiert werden.
Auslegung und Verantwortung ist beim zuständigen Planer.

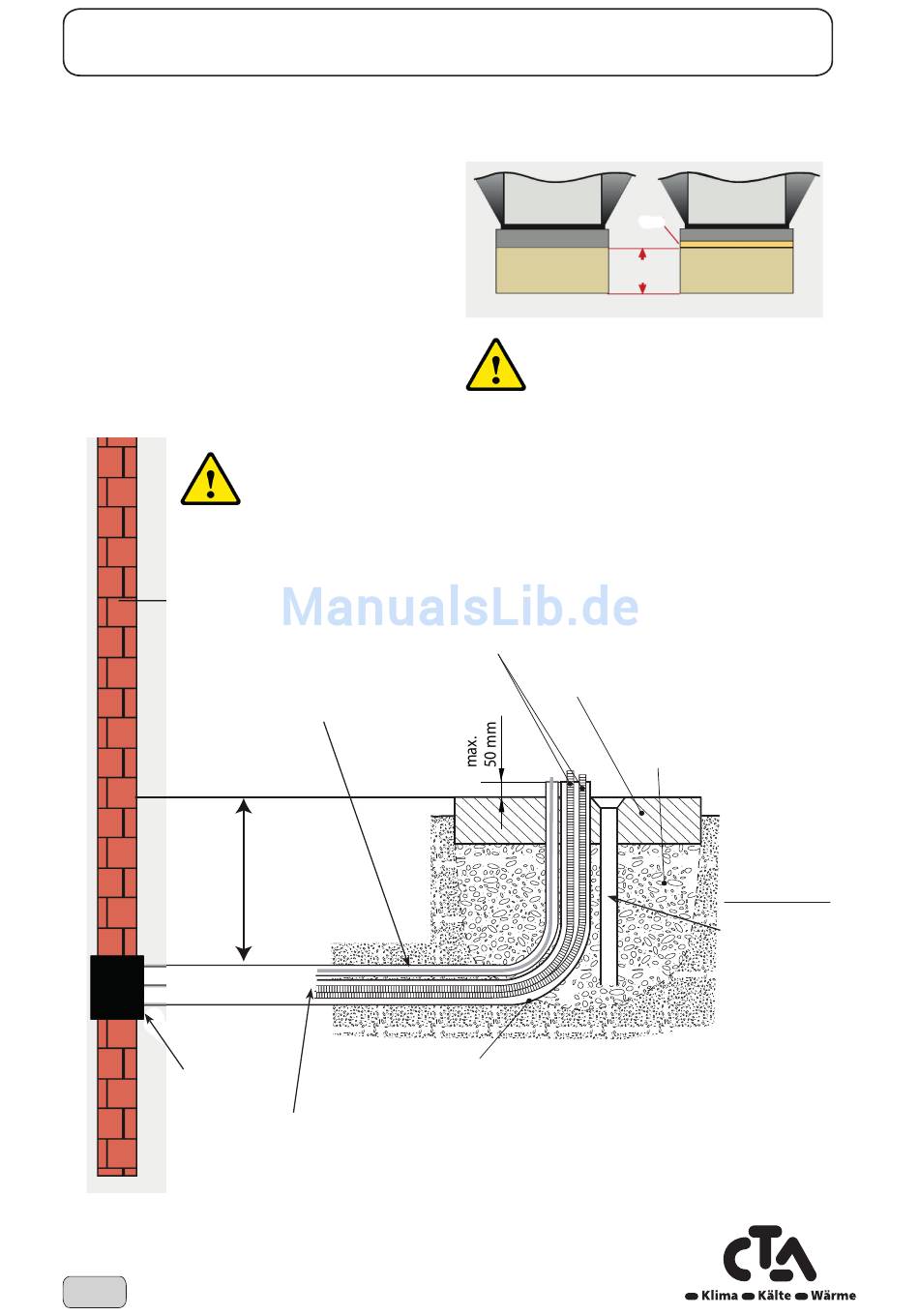

Schutzrohr für Fühler-, Steuerlei-
tung und Lastleitung:
min. 70-100 mm
min. 90 cm
Feuchtigkeits- und wasser-
dichte Mauerdurchführung
Unterhalb der
Frostgrenze
78
Technische Aenderungen vorbehalten
Sockel
Betonplatte gegossen
ca. 10 cm Betonplatte
(Kies 0-32/56 mm
verdichtet)
Verbindungsleitung für Heizwasser
Vor- und Rücklauf bauseits aus
Flexrohr mit Isolation.
Wärmepumpen-Sockel
Bauseitiges wasserdichtes Leerrohr (Kunststoffrohr)
für Heizwasser Vor- und Rücklauf-Leitungen. Mind.
900 mm unter Terrain verlegt. Rohr ø min. 200 mm.
Maximale Überhöhe beachten.
* Rohrenden der Lehrrohre beidseits verschliessen.
© CTA 02/18
Sockel
Gehwegplatten
Sand
Gehwegplatten
(Kies 0-32/56 mm
ca. 30 cm
Achtung! Die Gehwegplatten müssen für das
Gewicht des jeweiligen Gerätes geeignet sein!
Kiesschüttung
bis auf Frosttiefe
*
mind. 1 m auffüllen
www.cta.ch
verdichtet)
Kondensatwasserrohr
ø min. 50 mm und
Länge 900 mm, um
frostfreier Abfluss
in Sickerpackung
zu gewährleisten..
