Produktbeschreibung
2.2.5

Verbindungskabel zur CC-Link-Schnittstelle

Die IDENTControl Compact verfügt über zwei M12-Steckverbinder. Der
Anschluss an den Bus erfolgt über handelsübliche CC-Link-Kabel mit M12-
Steckverbindern. Wenn Sie die Auswerteeinheit ohne Beeinträchtigung des
Busses während des Betriebs austauschen möchten (Hot-Plug-Fähigkeit),
schließen Sie die Auswerteeinheit über ein Y-Verbindungskabel am Anschluss
CC-Link IN an.

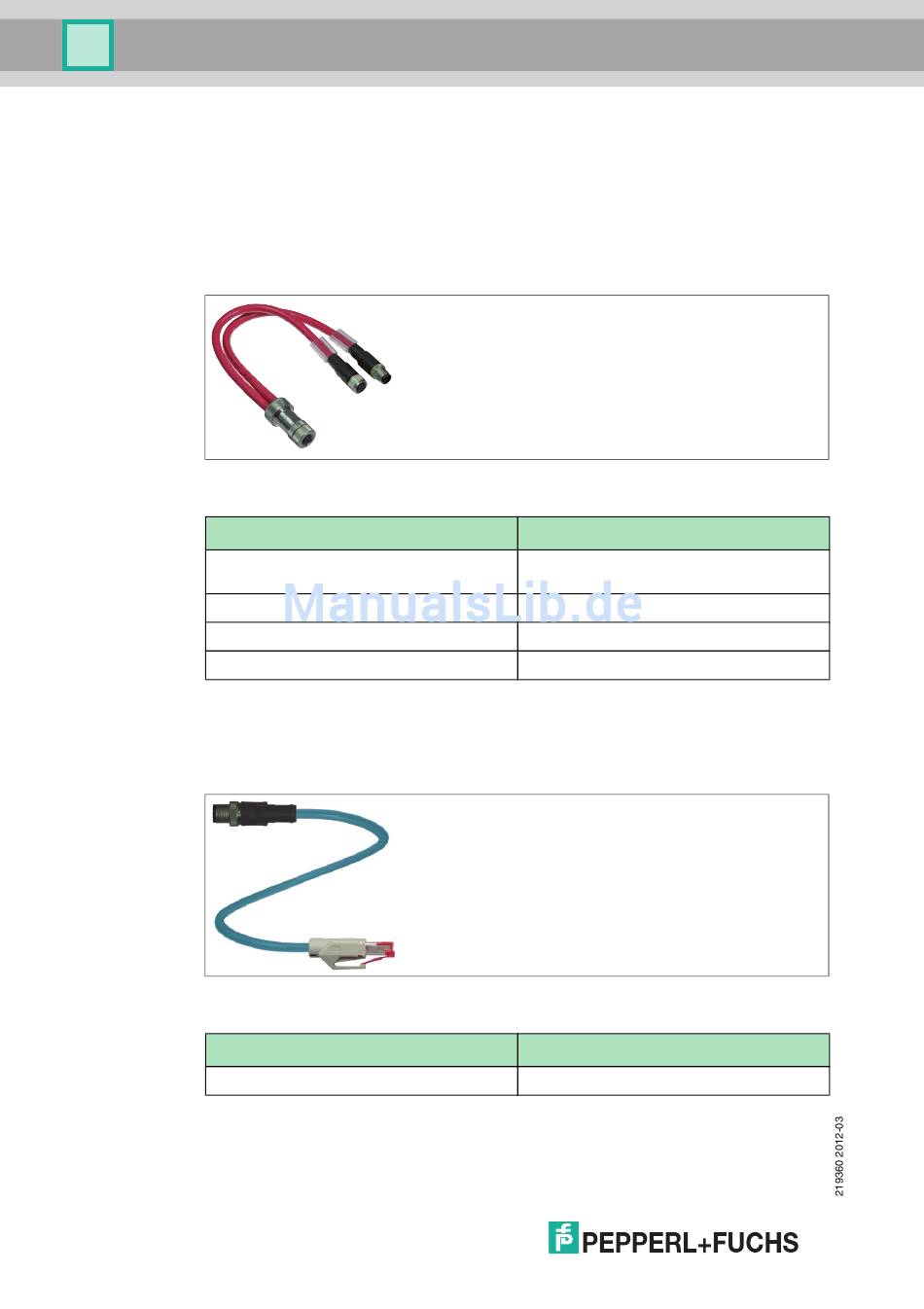

Abbildung 2.5
Zubehör
Abschlusswiderstand
Y-Verbindungskabel
Kabelstecker M12, konfektionierbar
Kabeldose M12, konfektionierbar
2.2.6

Verbindungskabel zur EtherCAT-Schnittstelle

Die IDENTControl Compact verfügt über eine D-codierte M12-Buchse und wird
mit einem passenden Kabel mit dem Netzwerk verbunden.
Abbildung 2.6
Zubehör
Verbindungskabel 5 m
8
Bezeichnung
ICZ-TR-V1-110R
ICZ-TR-V1-130R
ICZ-3T-0.2M-PVC-CCL-V1-G
V1S-G-ABG-PG9
V1-G-ABG-PG9
Bezeichnung
V1SD-G-5M-PUR-ABG-V45-G
