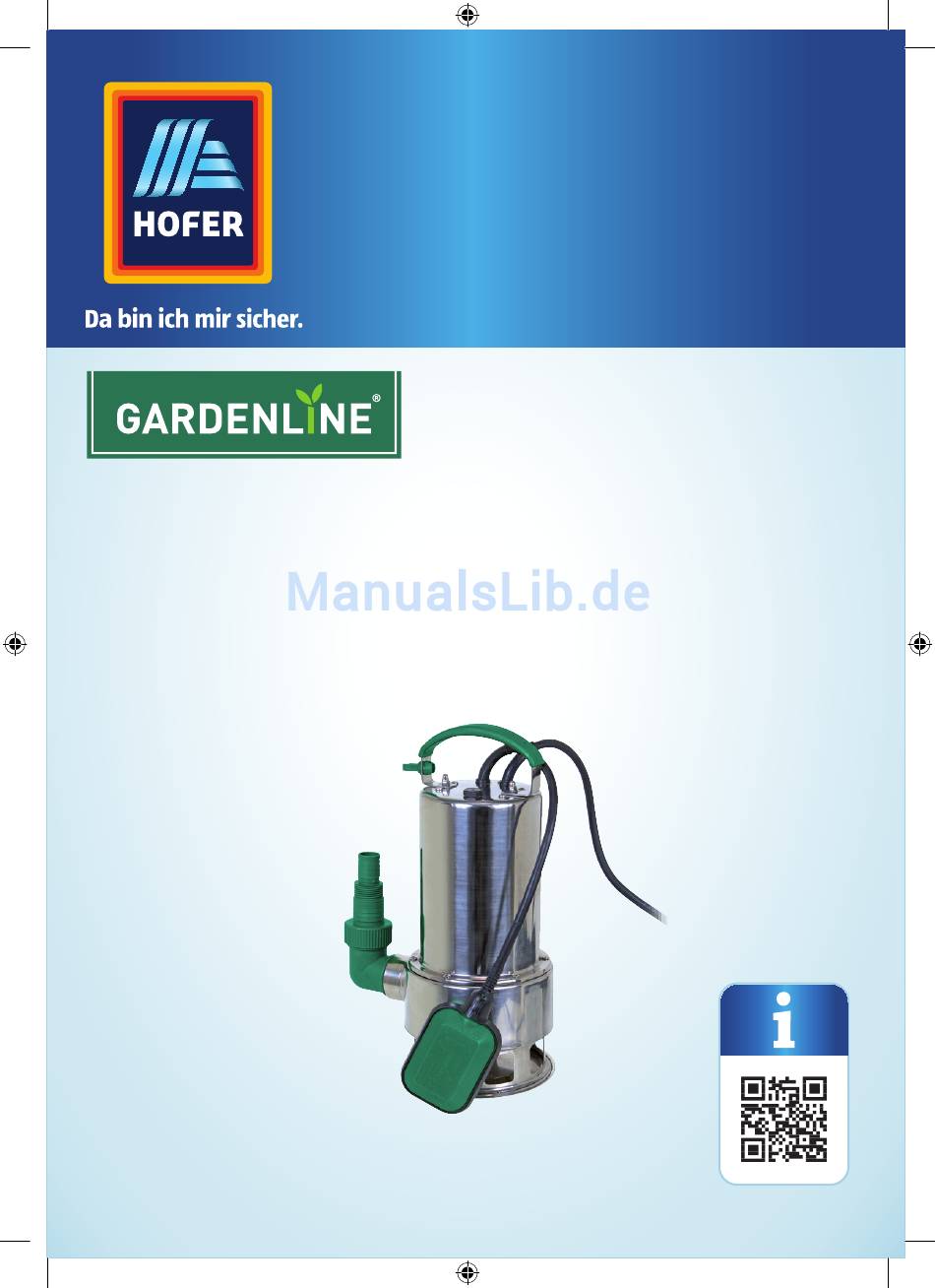

- Seite 1 Bedienungs- anleitung SchmutzwaSSerpumpe 78869_Schmutzwasserpumpe_Anleitung_AT.indb 1 06.12.17 15:40...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
mit Qr-codes schnell und einfach ans ziel Egal, ob Sie produktinformationen, ersatzteile oder zubehör benötigen, Angaben über herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. was sind Qr-codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang / teilebezeichnung ..............................allgemeines ............................................Bedienungsanleitung lesen und aufbewahren ........................Zeichenerklärung ............................................Sicherheit ..............................................Bestimmungsgemäße Verwendung ................................Sicherheitshinweise ..........................................Besondere Sicherheitshinweise für den Betrieb Ihrer Schmutzwasserpumpe ... Vor Verwendung ........................................Produkt und Lieferumfang prüfen ................................montage ..............................................Pumpe installieren ........................................... -
Seite 4: Lieferumfang / Teilebezeichnung

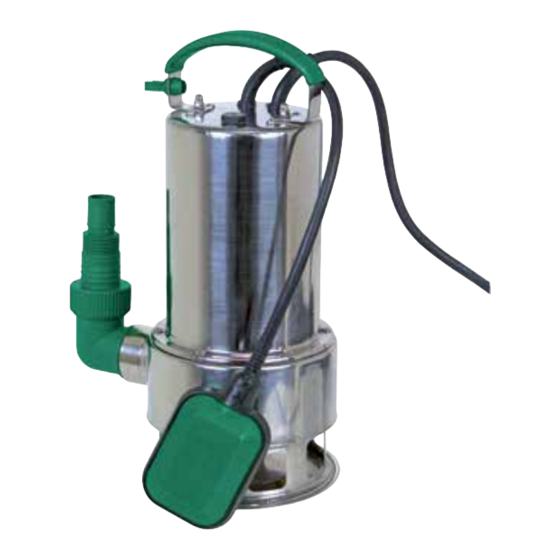

Lieferumfang / Teilebezeichnung Lieferumfang / teilebezeichnung Handgriff Netzkabel mit Netzstecker Befestigungsschrauben für den Ansaugkorb, 6× Schwimmschalter Ansaugkorb mit Saugöffnungen Anschluss für die Eckverbindung Eckverbindung für den Adapter Adapter für den Druckschlauch Entlüftungsventil 10. Schwimmschalterhalterung 78869_Schmutzwasserpumpe_Anleitung_AT.indb 4 06.12.17 15:40... -
Seite 5: Allgemeines
Allgemeines allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu der Schmutzwasserpumpe 1100W (im Folgendem nur Schmutzwasserpumpe genannt). Sie enthält wichtige Informationen zu Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie die Schmutzwasserpumpe verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen. -
Seite 6: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäße Verwendung Die Schmutzwasserpumpe ist für den Privatgebrauch konstruiert worden und für folgende Einsatzzwecke im Hobby- und DIY Bereich vorgesehen: • Diese Schmutzwasserpumpe ist zum Entwässern bei Überschwemmungen. • Diese Schmutzwasserpumpe ist zum Um- und Auspumpen von Behältern. • D iese Schmutzwasserpumpe ist zur Wasserentnahme aus Brunnen und Schachten. • Diese Schmutzwasserpumpe ist Entwässern von Booten und Yachten. • D iese Schmutzwasserpumpe ist zur zeitlich begrenzten Wasserbelüftung und -umwälzung. • D ie Schmutzwasserpumpe darf nur in Übereinstimmung mit den Anweisungen und Sicherheitshinweisen in dieser Bedienungsanleitung verwendet werden. -
Seite 7: Sicherheitshinweise
Sicherheit Verwendung dieser Schmutzwasserpumpe zählt als missbräuchliche Verwendung. Alle anzuwendenden Gesundheits- und Sicherheitsregularien müssen eingehalten werden. Alle weiteren anzuwendenden regionalen und nationalen Gesetze müssen eingehalten werden. Die Schmutzwasserpumpe darf nicht verändert werden. Jede vorgenommene Veränderung erhöht das Risiko einer Verletzung oder von Sachschäden. - Seite 8 Sicherheit − Öffnen Sie das Gehäuse nicht, sondern überlassen Sie die Reparatur Fachkräften. Wenden Sie sich dazu an eine Fachwerkstatt. Bei eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher Bedienung sind Haftungs- und Garantieanspruche ausgeschlossen. − Bei reparaturen dürfen nur teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen.
-
Seite 9: Besondere Sicherheitshinweise Für Den Betrieb Ihrer Schmutzwasserpumpe
Sicherheit Besondere Sicherheitshinweise für den Betrieb Ihrer Schmutzwasserpumpe warNuNG! Gefahren für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder). −... -
Seite 10: Vor Verwendung
Vor Verwendung − Betreiben Sie die pumpe niemals ohne sorgfältig montierte eckverbindung an der wasserauslassöffnung. Vor Verwendung produkt und Lieferumfang prüfen 1. Nehmen Sie das Produkt und das Zubehör aus der Verpackung. 2. Prüfen Sie, ob der Lieferumfang vollständig ist (siehe Kapitel "Lieferumfang / Teilebezeichnung"). -
Seite 11: Druckschlauch 19 Mm (¾")
Montage Druckschlauch 19 mm (¾") • S tecken Sie eine passende Schlauchklemme auf den Druckschlauch . • S tecken Sie den Druckschlauch auf den ¾" Adapter für den Druckschlauch • V erstellen Sie die Schlauchklemme, sodass sie über dem Druckschlauch und dem Adapterstuck liegt. • S chrauben Sie die Schlauchklemme fest. 1½" Druckschlauch 25 mm (1") Für einen besseren Durchfluss sollte der Adapter für den Druckschlauch gekürzt werden. -
Seite 12: Druckschlauch-Stecksystem 25 Mm (1")
Montage Druckschlauch-Stecksystem 25 mm (1") Sie können an dem Adapter für den Druckschlauch ein Stecksystem 25 mm (1") befestigen, welches Ihnen erlaubt den Druckschlauch an- und abzustecken. • S ägen Sie an der gezeigten Stelle den Adapter für den Druckschlauch durch. • S chrauben Sie das Stecksystem auf den Adapter fur den Druckschlauch. 1"... -
Seite 13: Verwendung
Verwendung Verwendung hINweIS! montieren Sie die pumpe nicht freihangend am Druckschlauch oder am Netzkabel. Beachten Sie die max. eintauchtiefe von 8 m. Beachten Sie die max. pumphohe von 8 m. Stellen Sie sicher, dass die wassertemperatur nicht mehr als 35 °c betragt. 1. -
Seite 14: Schwimmschalter Einstellen
Verwendung Schwimmschalter einstellen hINweIS! achten Sie darauf, dass der abstand zwischen dem Schwimmschalter und der Schwimmschalterhalterung nicht zu gering ist. achten Sie darauf, dass der Schwimmschalter vor dem ausschalten der pumpe den Boden nicht berührt. Das kann dazu fuhren, dass die pumpe trockenlauft. -
Seite 15: Wartung, Reinigung, Lagerung Und Transport
Wartung, Reinigung, Lagerung und Transport wartung, reinigung, Lagerung und transport warNuNG! unsachgemäßer umgang mit dem multifunktionswerkzeug kann zu Beschädigungen führen. wartung Die Schmutzwasserpumpe ist weitgehend wartungsfrei. Verwenden Sie nur Ersatzteile / Zubehör vom Hersteller bzw. von ermächtigen Fachwerkstätten. Reparaturen dürfen nur von Sachkundigen oder einer autorisierten Servicestelle durchgeführt werden. -
Seite 16: Lagerung
Wartung, Reinigung, Lagerung und Transport 6. Lösen Sie hartnackige Verschmutzungen mit einer weichen Burste und Losemittel. 7. Entfernen Sie Fussel und faserige Partikel, die sich an der Pumpen festgesetzt haben, mit einem Wasserstrahl. 8. Tauchen Sie die Pumpe in sauberes Wasser und stecken Sie den Netzstecker in die Steckdose. -
Seite 17: Fehlersuche
Fehlersuche Fehlersuche problem mögliche ursache Behebung Die Pumpe läuft, Die Saugöffnungen im Ziehen Sie den Netzstecker aber sie pumpt nicht. Ansaugkorb 5 sind aus der Steckdose und losen blockiert. Sie die Blockade. Die Pumpe zieht Luft. Halten Sie die Pumpe beim Eintauchen in das Wasser schrag. - Seite 18 Fehlersuche Die Pumpe läuft nicht. Der Netzstecker ist nicht Prüfen Sie den Netzstecker auf richtig eingesteckt. korrekten Sitz. Keine Netzspannung Überprüfen Sie, ob auf der Steckdose. Netzspannung auf der Stockdose ist. Der Motor ist wegen zu Stellen Sie sicher, dass die hoher Temperatur des Temperatur des Wassers Wassers überhitzt.
- Seite 19 Fehlersuche Die ausgepumpte Die Pumphöhe wurde Beachten Sie die maximale Menge ist zu gering überschritten. Forderhöhe von 8 m. Die Saugöffnungen Ziehen Sie den Netzstecker im Ansaugkorb 5 sind aus der Steckdose und losen blockiert. Sie die Blockade. Der Durchmesser des Nutzen Sie einen Druckschlauchs ist zu Druckschlauch mit einem...
-
Seite 20: Technische Daten
Technische Daten technische Daten Modell ZXW1100zx-INOX Netzanschluss 230 V~/50 Hz Nennleistung 1100 W Kapazität 20.000 Liter/Stunde Maximale Förderhöhe Maximale Eintauchtiefe Maximale Einschalthohe 50 cm Minimale Ausschalthohe 5 cm Durchmesser 13 mm (1/2"), 15 mm (⁵⁄₈"), 19 mm (3/4"), 25 mm Druckschlauchanschluss (1") -
Seite 21: Entsorgung
Entsorgung entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung in Übereinstimmung mit dem Materialtyp sowie den örtlichen, in Ihrem Gebiet geltenden Vorschriften. Schmutzwasserpumpe entsorgen Dieses Symbol weist darauf hin, dass diese Schmutzwasserpumpe gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Diese Schmutzwasserpumpe muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. - Seite 22 78869_Schmutzwasserpumpe_Anleitung_AT.indb 22 06.12.17 15:40...
- Seite 23 78869_Schmutzwasserpumpe_Anleitung_AT.indb 23 06.12.17 15:40...
- Seite 24 VertrIeBeN Durch: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTR. 9 5081 ANIF AUSTRIA 78869 06246 72091-600 www.walteronline.com Jahre MODELL: GaraNtIe 03/2018 ZXW1100zx-INOX 78869_Schmutzwasserpumpe_Anleitung_AT.indb 24 06.12.17 15:40...
