Allgemeine Informationen

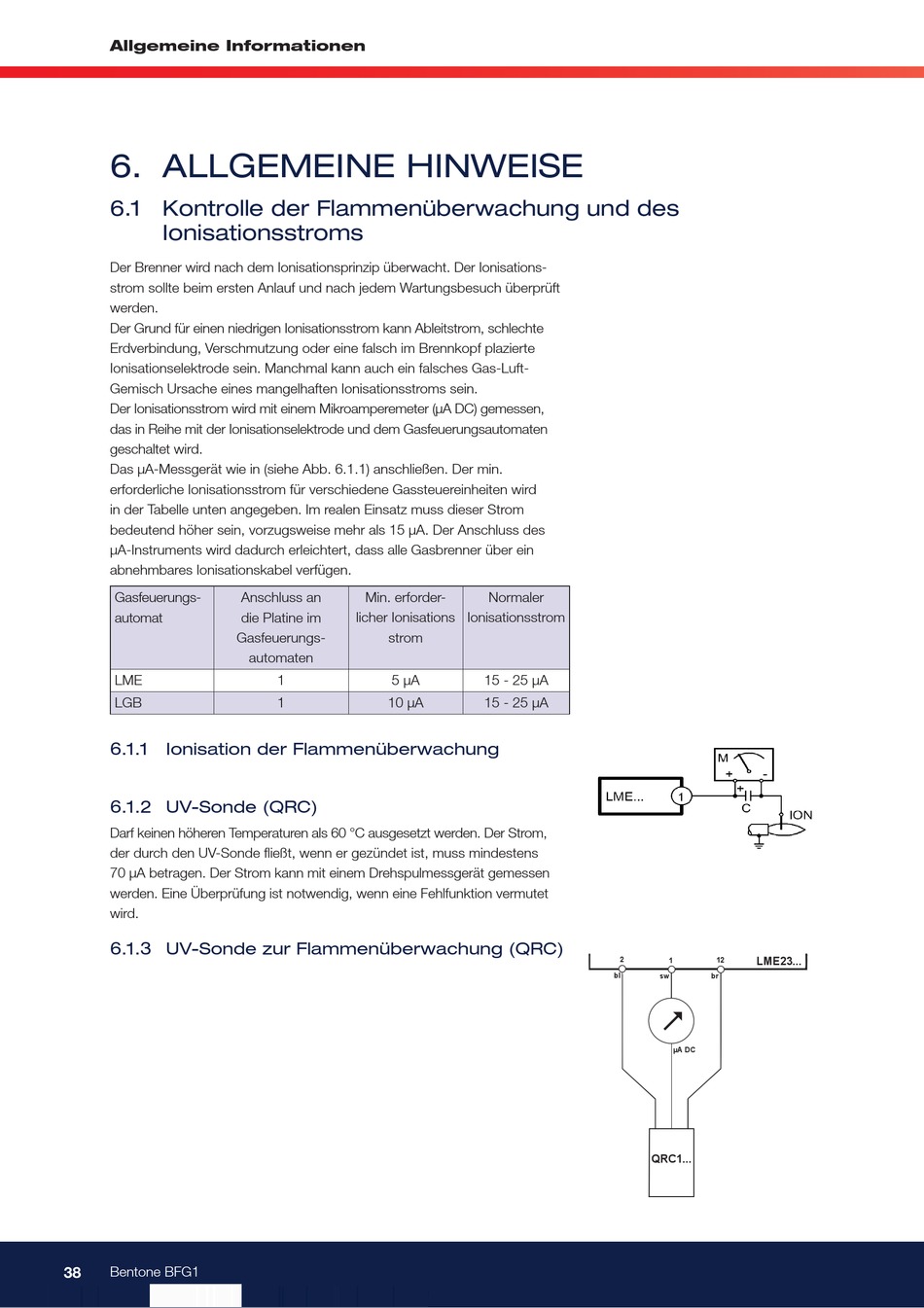

6. ALLGEMEINE HINWEISE

6.1 Kontrolle der Flammenüberwachung und des
Ionisationsstroms
Der Brenner wird nach dem Ionisationsprinzip überwacht. Der Ionisations-
strom sollte beim ersten Anlauf und nach jedem Wartungsbesuch überprüft
werden.
Der Grund für einen niedrigen Ionisationsstrom kann Ableitstrom, schlechte
Erdverbindung, Verschmutzung oder eine falsch im Brennkopf plazierte
Ionisationselektrode sein. Manchmal kann auch ein falsches Gas-Luft-
Gemisch Ursache eines mangelhaften Ionisationsstroms sein.
Der Ionisationsstrom wird mit einem Mikroamperemeter (µA DC) gemessen,
das in Reihe mit der Ionisationselektrode und dem Gasfeuerungsautomaten
geschaltet wird.
Das µA-Messgerät wie in (siehe Abb. 6.1.1) anschließen. Der min.
erforderliche Ionisationsstrom für verschiedene Gassteuereinheiten wird
in der Tabelle unten angegeben. Im realen Einsatz muss dieser Strom
bedeutend höher sein, vorzugsweise mehr als 15 µA. Der Anschluss des
µA-Instruments wird dadurch erleichtert, dass alle Gasbrenner über ein
abnehmbares Ionisationskabel verfügen.
Gasfeuerungs-
automat
Gasfeuerungs-
LME
LGB
6.1.1 Ionisation der Flammenüberwachung

6.1.2 UV-Sonde (QRC)

Darf keinen höheren Temperaturen als 60 °C ausgesetzt werden. Der Strom,
der durch den UV-Sonde fließt, wenn er gezündet ist, muss mindestens
70 µA betragen. Der Strom kann mit einem Drehspulmessgerät gemessen
werden. Eine Überprüfung ist notwendig, wenn eine Fehlfunktion vermutet
wird.
6.1.3 UV-Sonde zur Flammenüberwachung (QRC)
38
Bentone BFG1
Anschluss an Min. erforder-
die Platine im licher Ionisations
strom
automaten
1 5 µA
1 10 µA
Normaler
Ionisations strom
15 - 25 µA
15 - 25 µA
2
bl
LME23...
1 12
sw br

µA DC
QRC1...
