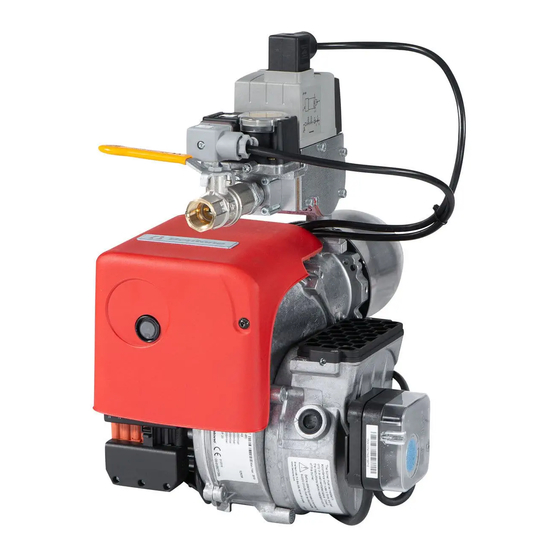

- Seite 1 178 053 35-4 2015-03–10 Providing sustainable energy solutions worldwide Installations- und Wartungsanweisungen BFG1...
-
Seite 3: Inhaltsverzeichnis
5.2.1.1 Einstellung des Gasdurchsatzes _______________________ 1.1.1 Baumasse Flansche 5.2.1.2 Einstellung des Druckreglers ______________________________________ ___________________________ 5.2.1.3 Austausch der Spule 1.2 Leistungsbereich BFG1 H1, BFG1 H2 und BFG1 H3 ___________________________________ 5.2.1.4 Austausch des Gasdruckwächters (GW...A5) __________ 1.3 Modell BFG1 H1 ______________________________________________________ 5.2.1.5 Wichtige Hinweise ______________________________________ 1.3.1 Brennerleistung/ Grundeinstellung... -
Seite 4: Wichtig - Nicht Vergessen
• Sicherstellen, dass der Brenner gegen direkte nasse Spritzer geschützt ist, da seine Konstruktion hierfür nicht ausgelegt ist. • Nur von Enertech empfohlene Ersatzteile sollten verwendet werden. • Dieser Brenner kann für Biogas nicht verwendet werden, ohne erstens Enertech zu kontakten. Bentone BFG1... -
Seite 5: Sicherheitsvorschriften
• Transportschäden müssen dem Spediteur gemeldet werden. Vorbereitungen zur Installation • Sicherstellen, dass die Maße und der Leistungsbereich des Brenners mit dem Kessel kompatibel sind. • Die Nennleistungen auf dem Typenschild beziehen sich auf die min. und max. Leistung des Brenners. Bentone BFG1... -
Seite 6: Technische Daten
Baumasse BFG1 Die oben genannten Maße sind die maximalen Abmessungen. Sie können je nach verwendeten Bauteilen variieren. ø89,7 1.1.1 Baumasse Flansche Flansch 1 BFG1 H1 och BFG1 H2 130-150 Flansch 2 ø90 BFG1 H1 och BFG1 H2 125-150 Flansch 3... -
Seite 7: Leistungsbereich Bfg1 H1, Bfg1 H2 Und Bfg1 H3
Allgemeine Informationen 1.2 Leistungsbereich BFG1 H1, BFG1 H2 und BFG1 H3 Leistung Gasmenge bei min. Gasmenge bei max. Max. Nomineller Leistung Leistung Anschlussdruck Anschlussdruck mbar mbar 15 - 60 BFG1 H1 G 20 1,59 6,35 60/360 G 25 1,86 7,44... -
Seite 8: Modell Bfg1 H1
Allgemeine Informationen 1.3 Modell BFG1 H1 9,5-10,5 2,5-3,0 Brennerrohrlänge Brennerrohr Flansch Maß A mm Maß B ø Die oben genannten Maße sind die maximalen Abmessungen. Sie können je nach verwendeten Bauteilen variieren. 1.3.1 Brennerleistung/ Grundeinstellung 4 ,0 3 ,5 3 ,0... -
Seite 9: Modell Bfg1 H2
Allgemeine Informationen 1.4 Modell BFG1 H2 Brennerrohrlänge Brennerrohr Flansch Maß A mm Maß B ø Die oben genannten Maße sind die maximalen Abmessungen. Sie können je nach verwendeten Bauteilen variieren. 1.4.1 Brennerleistung/ Grundeinstellung 4 ,0 2 2 ,0 2 0 ,0... -
Seite 10: Modell Bfg1 H3
Allgemeine Informationen 1.5 Modell BFG1 H3 29,0-31,0 2,5-3,5 7,5-8,5 Brennerrohrlänge Brennerrohr Flansch Maß A mm Maß B ø 121,5 221,5 Die oben genannten Maße sind die maximalen Abmessungen. Sie können je nach verwendeten Bauteilen variieren. 1.5.1 Brennerleistung/ Grundeinstellung 4 ,0... - Seite 11 Allgemeine Informationen Bentone BFG1...
-
Seite 12: Beschreibung
Allgemeine Informationen 1.6 Beschreibung Bentone BFG1... -
Seite 13: Bauteile
Multiblock Anschluss Zündtransformator Motor Kondensator Multiblock Luftdruckwächter Prüfstelle für Luftdruckwächter auf Niederdruckseite Lufteinlass Luftregelung Stromanschluss Gasfeuerungsautomat Resettaste Einstellung des Düsenstocks Schraube zur Teilung des Brenners in vorderen und hinteren Teil Düsenstock Stauscheibe Zündelektrode Ionisationselektrode Düse Luftströmungsanzeige (zeigt Lufteinstellung an) Bentone BFG1... -
Seite 14: Installation
Allgemeine Informationen 2. INSTALLATION 2.1 Armaturenschema Bestandteile - Multiblock Kugelventil Filter Druckregler Anschluss für Gasdruckmessung Gasdruckwächter, min. Gasdruckwächter, max. Hauptventil Sicherheitsventil Ventilprüfsystem Luftdruckwächter Gasfeuerungsautomat Pos. 5b: Gemäß EN 676 nicht erforderliche Bauteile. Gemäß EN 676 über 1200 kW erforderlich. Bentone BFG1... -
Seite 15: Lieferkontrolle
2.6 Einstellung von Stauscheibe und Luftströmung Vor der Inbetriebsetzung muss der Brenner zuerst gemäß dem Diagramm eingestellt werden. (Siehe Grundeinstellungen.) Es ist zu beachten, dass dies nur eine Frage einer Grundeinstellung ist, die eingestellt werden muss, sobald der Brenner gestartet worden ist. Bentone BFG1... -
Seite 16: Brennermontage
2.7.4 Elektrischer Anschluss Wenn der Kessel keinen vorverdrahteten Anschluss hat, den mitgelieferten Stecker X2 gemäß Schaltplan anschließen. Den Hauptschalter ausschalten. Den Eurostecker X2 gemäß Alt. 1-3 anschließen (Siehe Elektrische Ausrüstung). Eurostecker X2 am Brenner montieren. Den Hauptschalter einschalten. Bentone BFG1... -
Seite 17: Regelungsmaßnahmen
1,5 x max. Anschlussdruck oder min. 150 mbar sein. Wenn beim Messen Gasaustritte beobachtet werden, die Leckstelle mit seifigem Wasser oder Lecksuchspray lokalisieren. Nach dem Versiegeln die Armaturen erneut einer Leckprüfung unterziehen. Nach abgeschlossenem Zurechtschneiden müssen alle Verbindungen, Abzweigstellen und Auslässe an der Gasleitung auf Lecks geprüft werden. Bentone BFG1... -
Seite 18: Grundeinstellungen
1013,25 (B + P μ Berechnungsbeispiel: 15°C 945 mbar 15,0 mbar μ (273 + 15) 1013,25 ≈ 1,11 (945 + 15) x f ⇒ V = 7.05 x 1.11 ≈ 7.83 m /h am Gaszähler abzulesender ° Gasdurchsatz Bentone BFG1... -
Seite 19: Einstellung Des Düsenstocks
Luftströmung und eine Drehung gegen den Uhrzeigersinn eine Zunahme der Luftströmung. Ι Wenn der Lufteinlass nach oben zeigt, wie in Abb. Π, erhöht eine Ein- stellung im Uhrzeigersinn die Luftströmung und eine Einstellung gegen den Uhrzeigersinn verringert die Luftströmung. Π Bentone BFG1... -
Seite 20: Ansaugkegel, Luftregelung
3.1.7 Muffenkupplung Ein Schlauchanschluss über eine Muffenkupplung ist in drei verschiedenen Abmessungen möglich, Außendurchmesser „D“ von 48, 68 und 78 mm. Die Muffenkupplung wird am Lufteinlass an der Stelle montiert, an der bei der Standardkonstruktion das Netz installiert ist. Bentone BFG1... -
Seite 21: Brennerwartung
Die Gasleitung auf Lecks überprüfen. Den Eurostecker einstecken, den Netzstrom einschalten und die Gas- zuleitung öffnen. Den Brenner starten und die Verbrennung überprüfen. Bei Wartung/Austausch von Bauteilen, die die Verbrennung betreffen, muss eine Lecksuche und Überprüfung im System auf der Gasseite erfolgen. Bentone BFG1... -
Seite 22: Austausch Des Gebläsemotors
Das Brennergehäuse und das Frontstück montieren. Den Eurostecker einstecken, den Netzstrom einschalten und die Gas- zuleitung öffnen. Den Brenner starten und die Verbrennung überprüfen. Bei Wartung/Austausch von Bauteilen, die die Verbrennung betreffen, muss eine Lecksuche und Überprüfung im System auf der Gasseite erfolgen. Bentone BFG1... -
Seite 23: Wartung Von Lufteinlass Und Einlaufkegel
Montage des Lufteinlasses beschädigt wird Den Eurostecker einstecken, den Netzstrom einschalten und die Gaszuleitung öffnen. Den Brenner starten und die Verbrennung überprüfen. Bei Wartung/Austausch von Bauteilen, die die Verbrennung betreffen, muss eine Lecksuche und Überprüfung im System auf der Gasseite erfolgen. Bentone BFG1... -
Seite 24: Überprüfung Des Gebläserads
Falls keine Reinigung notwendig ist, den Brenner zusammenbauen. Den Eurostecker einstecken, den Netzstrom einschalten und die Gaszuleitung öffnen. Den Brenner starten und die Verbrennung überprüfen. Bei Wartung/Austausch von Bauteilen, die die Verbrennung betreffen, muss eine Lecksuche und Überprüfung im System auf der Gasseite erfolgen. Bentone BFG1... -
Seite 25: Wartung Von Lufteinlass Und Einlaufkegel
Erdverbindung zwischen dem Elektropaket und dem Warnung Brennergehäuse erreicht wird. Nur von Enertech empfohlene elektrische Bauteile verwenden. Bei Wartung/Austausch von Bauteilen, die die Verbrennung betreffen, muss eine Lecksuche und Überprüfung im System auf der Gasseite erfolgen. Bentone BFG1... -
Seite 26: Austausch Des Elektropakets
Das Brennergehäuse und das Frontstück montieren. Den Eurostecker einstecken, den Netzstrom einschalten und die Gaszuleitung öffnen. Den Brenner starten und die Verbrennung überprüfen. Bei Wartung/Austausch von Bauteilen, die die Verbrennung betreffen, muss eine Lecksuche und Überprüfung im System auf der Gasseite erfolgen. Bentone BFG1... -
Seite 27: Austausch Einzelner Teile Des Elektropakets
Wenn der Zündtransformator, Luftdruckwächter, Gasdruckwächter und Gasfeuerungsautomat im Elektropaket ausgetauscht werden, müssen keine Arbeiten in der Steckdose durchgeführt werden. Bei Wartung/Austausch von Bauteilen, die die Verbrennung betreffen, muss eine Lecksuche und Überprüfung im System auf der Gasseite erfolgen. Bentone BFG1... -
Seite 28: Multiblock
5. MULTIBLOCK 5.1 GB-LD055 D01... Bauteile Messnippel für Anschlussdruck Spule + Stromstecker Gasfilter (nicht austauschbar) Messnippel für Reglerdruck Messnippel für Düsendruck Mengeneinstellung über Gasdrossel Gasdruckwächter, min. Stromstecker, Gasdruckwächter Einstellung des Druckreglers Schraube für Spule, 4-mm Innensechskantschlüssel Schraube, Gasdruckwächter Bentone BFG1... -
Seite 29: Einstellung Multiblock, Gb-Ld055 D01
Gasanschluss usw. ist sicherzustellen, dass die O-Ringe und Dichtungen richtig positioniert sind und nach jedem Arbeitsvorgang eine Leckprüfung erfolgt. Ebenfalls die Funktion des Gasdruckwächters überprüfen und ihn einstellen. Nach Abschluss der Arbeiten an den Gasbauteilen Leckkontrolle und Funktionskontrolle durchführen. Bentone BFG1... -
Seite 30: Mbc-65-Dle-S20
Allgemeine Informationen 5.2 MBC-65-DLE-S20 Bauteile Messnippel für Anschlussdruck Stromstecker, Spule Gasfilter (nicht austauschbar) Messnippel für Reglerdruck Messnippel für Düsendruck Mengeneinstellung über Gasdrossel Gasdruckwächter, min. Stromstecker, Gasdruckwächter Einstellung des Druckreglers Schrauben für Spule Schraube, Gasdruckwächter Haube Einstellregler Bentone BFG1... -
Seite 31: Einstellung Multiblock, Mbc-65-Dle-S20
Gasanschluss usw. ist sicherzustellen, dass die O-Ringe und Dichtungen richtig positioniert sind und nach jedem Arbeitsvorgang eine Leckprüfung erfolgt. Ebenfalls die Funktion des Gasdruckwächters überprüfen und ihn einstellen. Nach Abschluss der Arbeiten an den Gasbauteilen Leckkontrolle und Funktionskontrolle durchführen. Bentone BFG1... -
Seite 32: Mbc-120-Dle-S20
5.3 MBC-120-DLE-S20 Bauteile Messnippel für Anschlussdruck Stromstecker, Spule Gasfilter (nicht austauschbar) Messnippel für Düsendruck Mengeneinstellung über Gasdrossel Gasdruckwächter, min. Stromstecker, Gasdruckwächter Einstellung des Druckreglers Schraube für Abdeckung über Spule Schraube, Gasdruckwächter Haube Einstellregler Mengeneinstellung des Startgases über Gasdrossel Bentone BFG1... -
Seite 33: Einstellung Multiblock, Mbc-120-Dle-S20
Der Startgasstrom kann mit einem 2 mm Innensechskantschlüssel an der Stellschraube (13) geändert werden. • Zum schnelleren Öffnen gegen den Uhrzeigersinn + drehen • Zum langsameren Öffnen im Uhrzeigersinn - drehen. Nach Abschluss der Arbeiten an den Gasbauteilen Leckkontrolle und Funktionskontrolle durchführen. Bentone BFG1... -
Seite 34: Mb-Dle 403
Min. - Max. Ausgangsdruck entspricht etwa 60 Umdrehungen der Feder. Es ist nicht möglich die Druckfeder zu wechseln um den Ausgangsdruck zu ändern. Drehung nach rechts = höherer Ausgangsdruck Drehung nach links = niedrigerer Ausgangsdruck Nach Abschluss der Arbeiten an den Gasbauteilen Leckkontrolle und Funktionskontrolle durchführen. Bentone BFG1... - Seite 35 Allgemeine Informationen Mengeneinstellung Einstellung der Startgasmenge Einstellung des Druckreglers Bentone BFG1...
-
Seite 36: Mb-Dle 405-420
Drehung nach links = niedrigerer Ausgangsdruck Einstellung der startgasmenge Die Schutzhaube c entfernen. Die Einstellschraube d auf die gewünschte Startgasmenge drehen (die Schutzhaube als Werkzeug verwenden). Drehung nach rechts = reduzierte Startgasmenge Drehung nach links = erhöhte Startgasmenge Bentone BFG1... - Seite 37 Allgemeine Informationen Mengeneinstellung Einstellung des Druckreglers Einstellung der Startgasmenge Bentone BFG1...
-
Seite 38: Allgemeine Hinweise
UV-Sonde fließt, wenn er gezündet ist, muss mindestens 70 µA betragen. Der Strom kann mit einem Drehspulmessgerät gemessen werden. Eine Überprüfung ist notwendig, wenn eine Fehlfunktion vermutet wird. 6.1.3 UV-Sonde zur Flammenüberwachung (QRC) LME23... µA DC QRC1... Bentone BFG1... -
Seite 39: Einstellung Des Luftdruckwächters
Rad auf diesen Wert drehen. Die Toleranz auf der Skala ist ± 15 %. Einstellbereich ca. Max. Druck 2-10 mbar GW 10 A5 500 mbar 5-50 mbar GW 50 A5 500 mbar 5-150 GW 150 A5 500 mbar Bentone BFG1... -
Seite 40: Luftdruckwächter, Gasdruckwächter
Allgemeine Informationen 6.1.7 Luftdruckwächter, Gasdruckwächter 3 Braun - Niederdruckseite + Hochdruckseite 1 Schwarz 2 Blau Bentone BFG1... -
Seite 41: Übergabe Der Anlage
• Sicherstellen, dass alle Schutzhauben und Messnippel angebracht und angezogen sind. • Die erforderlichen Prüfprotokolle ausfüllen. • Bedienpersonal in der Pflege und Wartung des Systems und im Verhalten im Fall eines Defekts unterweisen. • Überprüfung und Wartung darf nur durch befugtes Fachpersonal erfolgen. Bentone BFG1... -
Seite 42: Elektrische Ausrüstung Lme
Allgemeine Informationen 7. ELEKTRISCHE AUSRÜSTUNG LME ... Schaltplan Alt. 2 Alt. 3 Alt. 1 Gemäß DIN 4791 Bentone BFG1... -
Seite 43: Bauteilliste
Funke fehlt oder nach dieser Zeitgrenze erlischt, wird der Gasfeuerungsautomat gesperrt. Betriebsstellung Stopp Der Betrieb des Brenners kann jetzt mit dem Regelschalter oder Thermostat gestoppt werden. Falls der Gasfeuerungsautomat blockiert ist. Rotes Licht im Gasfeuerungsautomaten leuchtet. Der Brenner wird durch Drücken der Rückstelltaste neu gestartet. Bentone BFG1... -
Seite 44: Steuerprogramm Mit Fehlern; Fehlermodusanzeige Lme
3 s 7.2.1.2 Begrenzung von Startwiederholungen LME 11 ... hat eine Funktion mit Startwiederholung, falls die Flamme nicht beim Anlauf erzeugt wird oder während des Betriebs erlischt. LME 11 … ermöglicht max. drei Wiederholungen während eines kontinuierlichen Startzyklus. Bentone BFG1... -
Seite 45: Alarmcodetabelle
Zum Wechsel des Schnittstellenmodus Rückstelltaste länger als 3 s drücken. Zur Rückkehr zur normalen Position Rückstelltaste länger als 3 s drücken. Wenn der Gasfeuerungsautomat in der Alarmposition ist, wird er durch Drücken der Rückstelltaste für 0,5-3 s zurückgestellt. Bentone BFG1... -
Seite 46: Störungsmöglichkeiten Und Ursachen
Gasfeuerungsautomat austauschen Zündelektroden in Kontakt mit einander Einstellen oder mit Erde Porzellan an Zündelektroden gebrochen Zündelektrode(n)austauschen Kabelanschlüsse haben mangelhaften Den Kontakt verbessern Kontakt Zündkabel beschädigt Austauschen Zündtransformator beschädigt, keine Zündtransformator austauschen Spannung auf Sekundärseite Zündkabel und Ionisationskabel Vertauschen vertauscht Bentone BFG1... - Seite 47 Gaszufuhr verringern oder erhöhen. Luftmenge verringern. Gasdruck zu niedrig Den Druck erhöhen. Mit Gasversorger in Verbindung treten. Bildung von Kondensation im Kessel und im Schornstein Rauchgastemperatur zu niedrig oder Rauchgastemperatur erhöhen Gasmenge zu klein durch Erhöhen der Gasmenge. Den Schornstein isolieren Bentone BFG1...
- Seite 48 Darf nicht mehr als 15 % unter die Nennspannung sinken. Falsche Einstellung oder defekter Luftdruckwächter einstellen.Wenn Luftdruckwächter defekt, austauschen. Funkenüberschlag in den Zünd- Austauschen elektroden Die Umgebungstemperatur des Wärmeisolieren, max. 60 °C Gasfeuerungsautomaten ist zu hoch Zündfunken zu schwach Zündtransformator überprüfen Bentone BFG1...
- Seite 49 Luftüberschuss bei Erdgas und Gasol Luft drosseln. (Propan, Butan) Luftmangel Zur Luft öffnen. Luftklappe des Belüftungsschachts überprüfen. Löcher in der Gasdüse mit Schmutz Reinigen verstopft Frischlufteinlass ungenügend Überprüfen und vergrößern. Krumme Flamme verursacht durch Brennkopf überprüfen und neu Brennkopfversatz einstellen. Bentone BFG1...
-
Seite 50: Konformitätserklärung
De par sa conformité aux normes et directives mentionnées ci- direktiv erhåller brännaren CE - märkningen. dessus, le brûleur recevra le marquage CE de conformité. Enertech AB Bentone Division is quality certifi ed according Ljungby, Sweden, 141127 (27/11/14) to SS-EN ISO 9001... -
Seite 52: Allgemeine Bedienungsanweisungen
10. ALLGEMEINE BEDIENUNGSANWEISUNGEN ALLGEMEINE FÜR GASBRENNER BEDIENUNGSANWEISUNGEN FÜR GASBRENNER Installation Die Normen und Anweisungen befolgen, die für Kontrollieren ob das Gas den richtigen dieInstallation von Gasbrennern gelten. Eingangsdruckhat. Kontrollieren ob die Abgasklappen des Kessels Beachten dass die elektrische Installation nach dengeltenden Vorschriften ausgeführt wird. -
Seite 53: Wartungs- Und Inspektionskarte
Wartungs- und Inspektionskarte Anlage Kessel Name: Typ: Leistung kW: Adresse: Brenner Typ: Leistung kW: Installiert von: Datum: Datum gas/h Gasdruck- Rauch- Ionisa- Druck Verbren- tions regler nungs- temp strom wirkungs- Feuer- Schorn- raum stein Messung Nach °C µ A mbar mbar grad % Kleine... - Seite 56 Enertech AB. P.O Box 309, SE-341 26 Ljungby. www.bentone.se, www.bentone.com...
