SLO
8.6 Vzdolžno rezanje „rez Jolly" 45° (Slika10)
Odvijte zvezdasti ročajni vijak (10)
Nagnite vodilo (7) v levo na 45( na kotni skali
(17).
Ponovno zategnite zvezdasti ročajni vijak (10).
Izvršite rez kot je navedeno v točki 8.4.
8.7 Obdelava večjih obdelovancev (Slika 11/12)
Da bi lahko obdelovali večje obdelovance, lahko
dvignete rezalno enoto navzgor. V tem položaju
lahko obdelujete obdelovance dolžine do 570 mm
(do max. 38 mm debeline obdelovanca).
V ta namen odstranite vijak (37) na zgornji strani.
Rezalna enota se samodejno dvigne navzgor.
Sedaj lahko izvajate želene reze kot je opisano v
Poglavjih 8.3 do 8.6. Potrebno je izvajati samo
dodatno rahlo pritiskanje z ročajem.
8.8 Zamenjava diamantne rezalne plošče
(Slika 13/14)
Potegnite vtikač iz električnega omrežja.
Odvijte 4 vijake (30) in snemite zaščito za
rezalno ploščo (8).
Namestite ključ (31) na motorsko gred in ga
držite.
S ključem (34) odvijajte prirobnično matico v
smeri vrtenja rezalne plošče (2).
(Pozor: levi navoj).
Snemite zunanjo prirobnico (35) in rezalno
ploščo (2).
Pred montažo neve rezalne plošče dobro
očistite sprejemno prirobnico.
Novo rezalno ploščo ponovno vstavite v
obratnem vrstnem redu in jo zategnite.
Pozor: Upoštevajte smer vrtenja rezalne plošče!
Ponovno montirajte zaščito za rezalno ploščo
(8).
9. Uporaba laserja (Slika 18-22)
9.1 Stacionarna uporaba (Slika 18/19)
Vklop: Stikalo za vklop / izklop (46) pomaknite v
položaj „I".
Izklop: Stikalo za vklop / izklop (46) pomaknite v
položaj „0".
Vključite laser (45). Laserski žarek se projicira na
material, ki ga obdelujete in Vam pokaže natančni
potek rezanja. S pomočjo vijaka (47) lahko dodatno
nastavljate laser. V ta namen odvijte za nekaj
obratov vijak (47). Laser (45) lahko sedaj premikate
in izravnavate na adapterju (48) v navpični in
vodoravni smeri. Ponovno zategnite vijak (47) , ko
16
24.09.2007 15:46 Uhr Seite 16
dosežete želeno nastavitev.
9.2 Uporaba kot laserska nivelirna naprava
(Slika 18-21)
Odvijte vijak (47). Laser (45) lahko sedaj snamete iz
adapterja (48) in ga lahko uporabljate kot eksterno
lasersko nivelirno napravo. Laser (45) je opremljen z
dvema vodnima tehtnicama / libelama (49) in ga
lahko tako izravnavate v vodoravni in navpični smeri.
Spodnja plošča (50) laserja je magnetna in zato
lahko laser pritrdite na odgovarjajočo podlago.
Sliki 20 in 21 prikazujeta dva primera uporabe.
9.3 Zamenjava baterij
Odstranite spodnjo ploščo (50) tako, da odvijete 4
vijake (51). Vzemite ven stare baterije in jih
zamenjajte z novimi. Ponovno privijte spodnjo
ploščo (50).

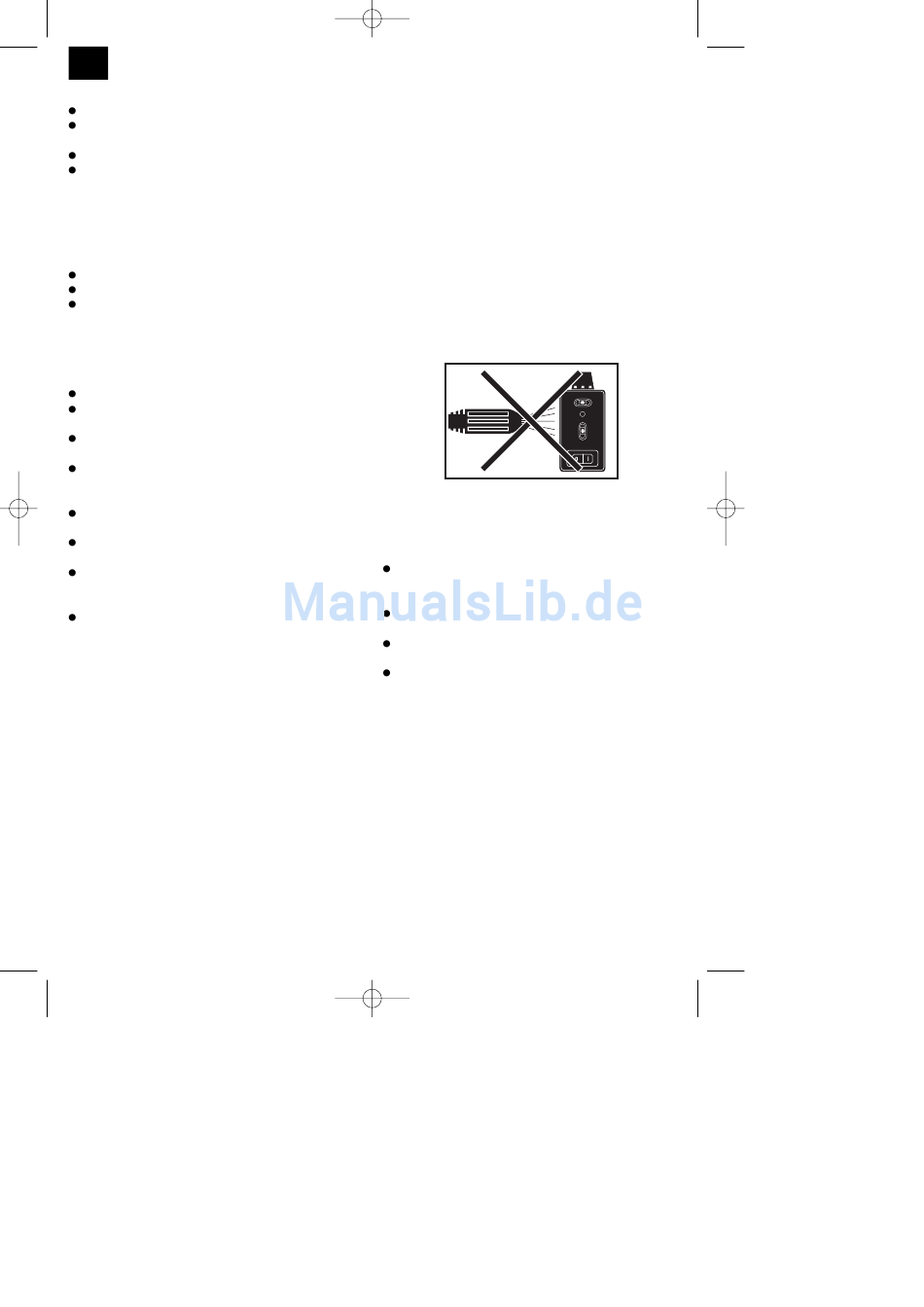

Demontirajte laser preden čistite stroj z vodo.
10. Vzdrževanje
Redno morate odstranjevati iz stroja prah in
umazanijo. Čiščenje boste najbolje izvedli s krpo
ali čopičem.
Vse pomične dele stroja je treba občasno
mazati.
Za čiščenje plastičnih delov ne uporabljajte
agresivnih snovi.
Redno je treba čistiti posodo (3) in hladilno
vodno črpalko (13), ker v nasprotnem ne bo
zagotovljeno hlajenje diamantne rezalne plošče
(2). Pri praznjenju korita odstranite gumijasti čep
(36) in pustite, da voda izteče v primerno
posodo (Slika 15).
